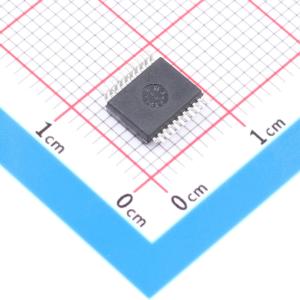

温馨提醒：图片仅供参考，商品以实物为准

ADUM3480ARSZ

小型、四通道、3.75 KV RMS数字隔离器（4/0通道方向性）

描述: 小型、四通道、3.75KVRMS数字隔离器（4/0通道方向性）
品牌名称: ADI(亚德诺)
商品型号: ADUM3480ARSZ
商品编号: C660903
商品封装: SSOP-20-208mil
包装方式: 管装
商品毛重: 0.785克(g)

商品参数

商品概述

ADuM3480/ADuM3481/ADuM3482是采用iCoupler技术的四通道数字隔离器。这些隔离器件将高速CMOS与单芯片空芯变压器技术融为一体，具有优于光耦合器件和其它集成式耦合器等替代器件的出色性能特征。典型传播延迟降至25 ns，脉冲宽度失真也随之减半。 ADuM3480/ADuM3481/ADuM3482的4个通道支持多种通道配置和两种数据速率，最高达25 Mbps。全部模块均采用独立内核和I/O电源供电。内核采用3.0 V - 5.5 V供电，而I/O电源可提供1.8 V至5.5 V电压范围。若需要在内核工作范围内供电，可将两个电源连在一起以便实现单电源供电。当I/O需要与不同于内核电源电压的逻辑电平对接，则I/O电源可在更宽范围内独立于内核电源工作。I/O电源电压的最小值为1.8 V，与低电压逻辑兼容。正常工作时，需要内核和I/O电源同时供电。

商品特性

数据速率最高可达25 Mbps (NRZ)
低传播延迟：25 ns (典型值)
低动态功耗
1.8 V至5 V电平转换
工作温度最高可达：125°C
高共模瞬变抗扰度：>25 kV/μs
输出默认选择
20引脚SSOP封装，符合RoHS标准
安全和法规认证：UL认证：依据UL 1577，1分钟3,750 V rms；CSA元件验收通知#5A；VDE合格证书DIN V VDE V 0884-10 (VDE V 0884-10):2006-12，VIORM = 560 V峰值

应用领域

通用多通道隔离
SPI接口/数据转换器隔离
工业现场总线隔离

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(66个/管，最小起订量 1056 个)

个

起订量：1056 个66个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	4
	反向通道数	0
	最大数据速率	1Mbps

	属性	参数值
	默认输出	-
	隔离电压(Vrms)	3750
	CMTI(kV/us)	25kV/us
	工作温度	-40℃~+125℃
