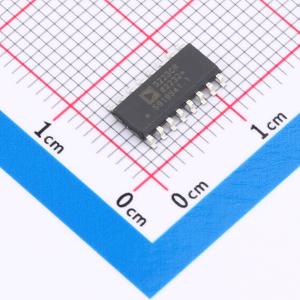

ADUM3223CRZ

ADuM3223/ADuM4223是4 A隔离式半桥栅极驱动器，采用iCoupler技术，提供独立且隔离的高端和低端输出。ADuM3223采用窄体16引脚SOIC封装，提供3000 V rms的隔离；ADuM4223采用宽体16引脚SOIC封装，提供5000 V rms的隔离。这些隔离组件结合了高速CMOS和单片变压器技术，性能卓越，优于脉冲变压器和栅极驱动器组合等替代方案。 ADuM3223/ADuM4223隔离器各提供两个独立的隔离通道。它们的输入电源范围为3.0 V至5.5 V，与低电压系统兼容。与采用高压电平转换方法的栅极驱动器相比，ADuM3223/ADuM4223的优势在于输入与每个输出之间实现了真正的电流隔离。每个输出相对于输入可连续工作至最高537 V峰值，从而支持低端开关至负电压。高端和低端之间的差分电压最高可达800 V峰值。 因此，ADuM3223/ADuM4223可在宽范围的正或负开关电压下，对IGBT/MOSFET配置的开关特性进行可靠控制。

• 4 A峰值输出电流
• 工作电压 高端或低端相对于输入：537 V峰值 高端至低端差分：800 V峰值
• 高频工作：最高1 MHz
• 3.3 V至5 V CMOS输入逻辑
• 4.5 V至18 V输出驱动
• ADuM3223A/ADuM4223A：VDD1为2.5 V时欠压锁定（UVLO） ADuM3223B/ADuM4223B：VDD2为4.1 V时欠压锁定（UVLO） ADuM3223C/ADuM4223C：VDD2为7.0 V时欠压锁定（UVLO） ADuM3223C/ADuM4223C：VDD2为11.0 V时欠压锁定（UVLO）
• 精确的时序特性 隔离器和驱动器传播延迟最大54 ns 通道间匹配最大5 ns
• CMOS输入逻辑电平
• 高共模瞬态抗扰度：>25 kV/μs
• 符合IEC 61000 - 4 - x标准的增强型系统级ESD性能
• 高结温工作：125℃
• 热关断保护
• 默认低电平输出
• 安全和法规认证 ADuM3223窄体16引脚SOIC 符合UL 1577标准，1分钟3000 V rms UL认证 长SOIC封装 CSA组件验收通知5A VDE合格证书DIN V VDE V 0884 - 10 (VDE V 0884 - 10):2006 - 12 V10RM = 560 V峰值 ADuM4223宽体16引脚SOIC 符合UL 1577标准，1分钟5000 V rms UL认证 长SOIC封装 CSA组件验收通知5A VDE合格证书DIN V VDE V 0884 - 10 (VDE V 0884 - 10):2006 - 12 V10RM = 849 V峰值
• 符合汽车应用要求

• 开关电源
• 隔离式IGBT/MOSFET栅极驱动
• 工业逆变器
• 汽车
