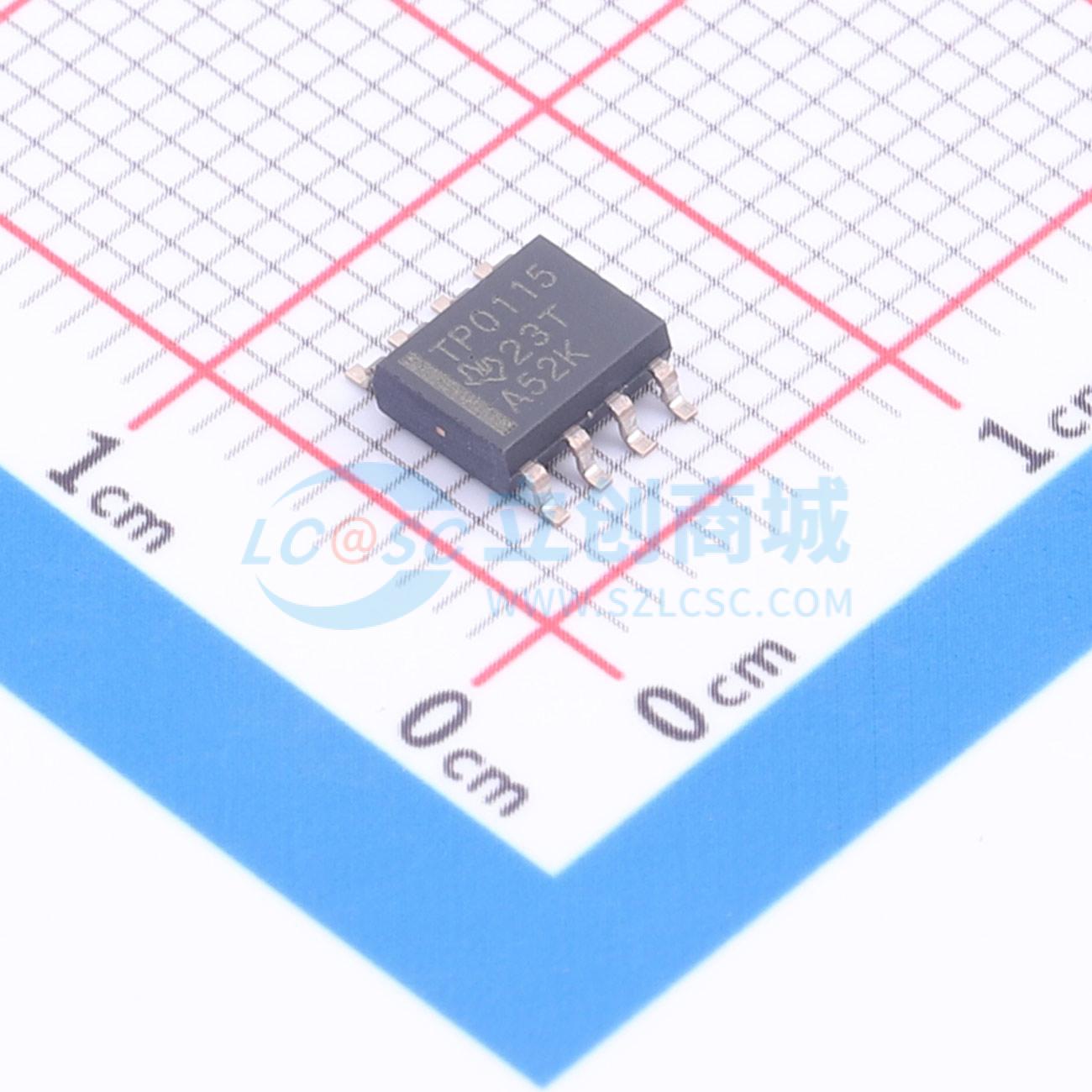

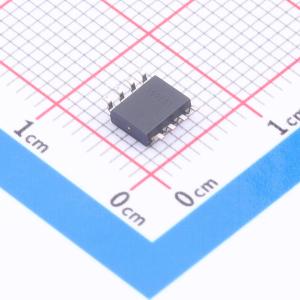

TPPM0115D

TPPM0115是一款同步降压控制器，能够驱动两个相位相差180°的外部功率FET。该器件只需最少的外部标准滤波组件和开关FET即可调节所需的输出电压。这是通过200kHz（典型值）的内部开关频率实现的。

TPPM0115开关模式控制器及相关电路可提供效率超过85%的高效电压调节。输出电压由两个外部电阻设置。上电时，当输出电压达到期望值的90%时，电源正常（PWRGD）输出在1ms至5ms的短延迟后变为高电平。掉电时，当输出电压降至设定值的90%以下时，PWRGD输出立即拉低。

如果由于系统故障导致设定输出处于过压状态，下FET的驱动将开启以纠正故障。在一个FET开启而另一个FET关闭的切换过程中存在死区时间，以防止交叉导通。

TPPM0115能够驱动高静态负载电流，输出纹波极小（<2%）。相位感应输入用于在反激期间感应通过电感的电流，以最小化输出纹波。

为了优化输出滤波电容，电压模式控制基于周期开始时的固定导通时间和负载瞬变期间的滞回控制。这使得器件能够响应并维持设定的调节电压。

• DC-DC同步降压控制器
• 开关频率200kHz（典型值）
• 可编程输出电压1V至2.5V，±2%
• 电源正常功能（PWRGD）
• 输入电压12V，±5%
• 可通过外部组件驱动高负载电流

• 电脑主板，系统电源电压调节
• DDR内存供电（VDDQ或VTT）
• RDRAM内存供电（VDDQ）
• 通用同步开关模式控制器
