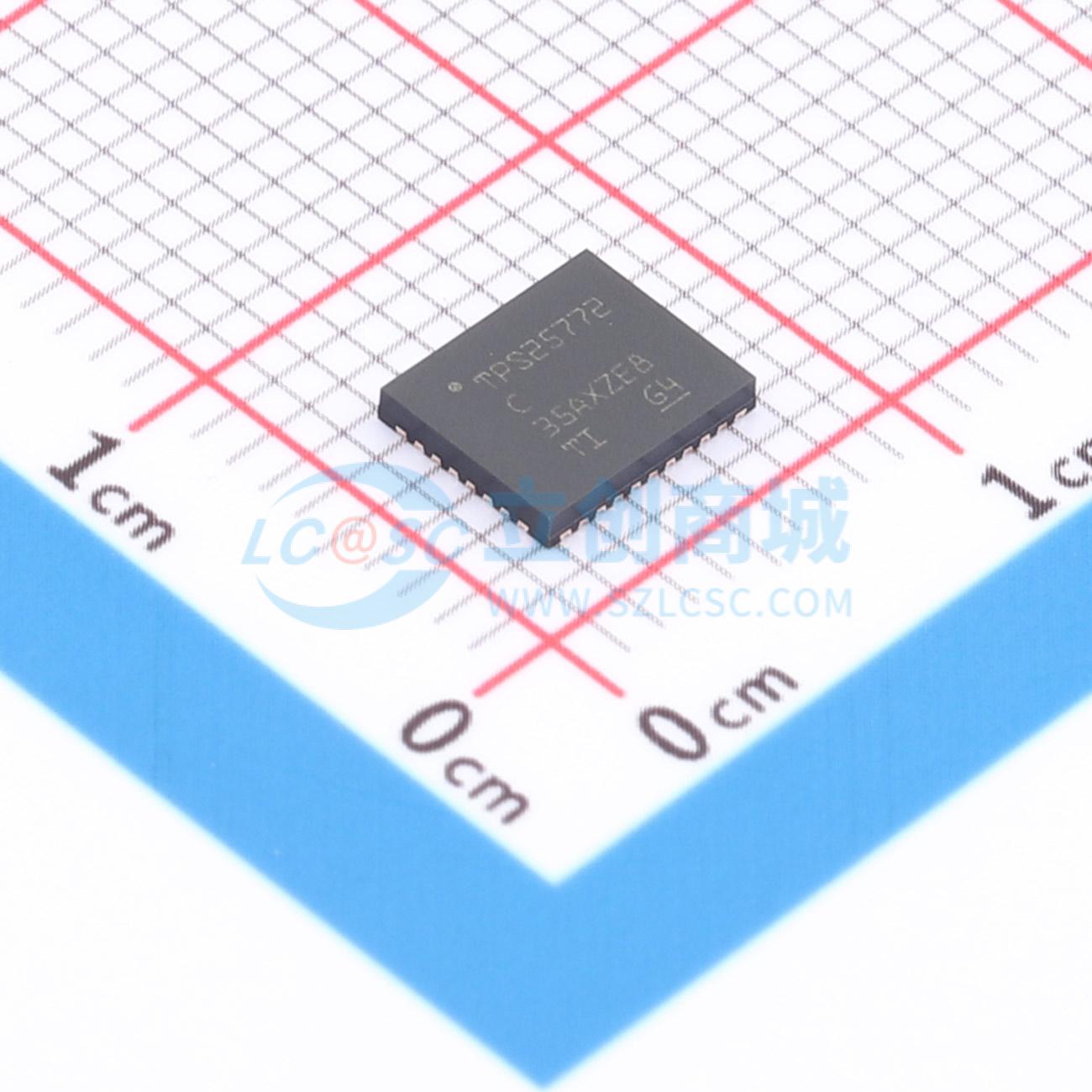

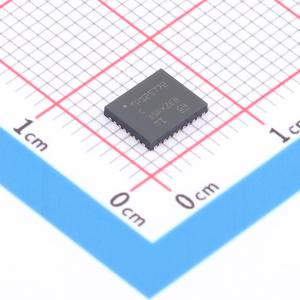

温馨提醒：图片仅供参考，商品以实物为准
TPS25772CQRQLRQ1
TPS25772CQRQLRQ1
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TPS25772-Q1 具有降压/升压稳压器和智能电源管理功能的汽车类双端口 USB Type-C™ PD 控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS25772CQRQLRQ1
- 商品编号
- C5961983
- 商品封装
- VQFN-29-HR(5x6)
- 包装方式
- 编带
- 商品毛重
- 1.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 专业电源管理(PMIC) |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 线缆补偿；可调限流；EMI优化(抖频模式)；输出放电；频率同步；过流保护；内置LDO稳压器 |
商品概述
TPS25772-Q1是一款完全集成的双端口USB Type-C电源传输（PD）解决方案，集成了用于汽车双USB端口应用的升降压转换器。其功能包括：带有4个功率开关的集成升降压转换器；一个ARM Cortex-M0；带有Type-C电缆插头和方向检测功能的USB端口控制器；USB电池充电规范版本1.2（BC1.2）检测；USB端点PHY；设备电源管理和监控电路；以及连接器引脚过压和短路保护。 一个智能系统电源管理（SPM）引擎可在保护系统免受汽车电池瞬态和过热条件影响的同时，最大化传输的USB功率。 设备配置设置可通过直观的图形用户界面（GUI）进行选择。
商品特性
- 符合AEC-Q100标准，结果如下：
- 设备温度等级1：环境工作温度范围为 -40°C至 +125°C
- 设备HBM ESD分类等级2
- 设备CDM ESD分类等级C2b
- 增强型连接器引脚ESD保护
- 支持可编程电源（PPS）的USB电源传输（PD）控制器
- 宽输入电压范围：5.5V至18V（最大40V）
- 集成升降压转换器，带有4个功率开关，支持高达65W的USB PD输出功率
- 总线输出电压：3.3 - 21V，步长为±20mV
- 总线输出电流：0 - 3A，电流限制步长为±50mA
- 总线对电池和地的短路保护
- 总线电缆压降补偿
- MFi过流保护
- 开关频率：300、400、450kHz
- 带有抖动功能的DC/DC同步输入/输出
- USB端口配置选项
- 1个USB-PD端口（TPS25762-Q1）
- 1个支持通过USB-C进行DisplayPort（DP备用模式）的USB-PD端口（TPS25763-Q1）
- 2个USB-PD端口（TPS25772-Q1）
- 符合USB标准
- USB Type-C电源传输版本3.1
- TPS25762-Q1：通过带有PPS的USB-IF认证，TID：9509
- TPS25772-Q1：通过带有PPS的USB-IF认证，TID：9161
- CC逻辑、VCONN源和放电功能
- USB电缆极性检测
- 电池充电规范v1.2（BC1.2）
- DCP：专用充电端口
- 传统快速充电
- 2.7V分压-3模式
- 1.2V分压模式
- 高压DCP协议
- 微控制器核心支持
- 固件更新
- 跨充电端口的智能功率共享
- 与电源电压和温度相关的功率管理
- 总线和电池短路保护
- 总线
- Px_DP和Px_DM
- Px_CC1和Px_CC2
- 带有可焊侧翼的HotRod QFN封装
应用领域
- 汽车USB充电
- 汽车媒体中心
- 汽车主机
- 汽车后座娱乐系统
