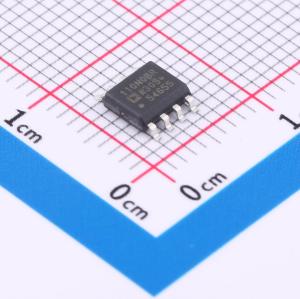

温馨提醒：图片仅供参考，商品以实物为准

ADUM110N0BRZ-RL7

3.0 kV RMS，单通道数字隔离器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 鲁棒的3kVrms单通道数字隔离器
品牌名称: ADI(亚德诺)
商品型号: ADUM110N0BRZ-RL7
商品编号: C660244
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.26克(g)

商品参数

商品概述

ADuM110N是一款基于iCoupler技术的单通道数字隔离器。该隔离组件结合了高速互补金属氧化物半导体（CMOS）和单片空心变压器技术，具备出色的性能特点，优于光耦合器器件和其他集成耦合器等替代产品。在5V工作电压下，最大传播延迟为13 ns，脉冲宽度失真小于3 ns。 ADuM110N支持高达150 Mbps的数据速率，额定耐受电压为3.0 kV rms。该器件两侧的电源电压范围为1.8 V至5 V，既与低电压系统兼容，又能实现隔离屏障两端的电压转换功能。与其他光耦合器替代产品不同，在输入逻辑无转换时，也能确保直流正确性。提供两种不同的故障安全选项，当未施加输入电源或输入被禁用时，输出将转换到预定状态。ADuM110N与ADuM1100引脚兼容。

商品特性

高共模瞬态抗扰度：100 kV/μs
对辐射和传导噪声具有高鲁棒性
低传播延迟：5 V工作时最大为13 ns，1.8 V工作时最大为15 ns
最大数据速率150 Mbps
安全和法规认证：符合UL 1577标准，1分钟3000 V rms UL认证；CSA组件验收通知5A；符合VDE标准DIN VDE V 0884-11:2017-01，V₁₀RM = 565 V峰值；符合GB4943.1-2011的CQC认证
向后兼容性：与ADuM1100引脚兼容
低动态功耗
1.8 V至5 V电平转换
高温工作：125℃
故障安全高或低选项
8引脚、符合RoHS标准的SOIC封装

应用领域

通用单通道隔离
工业现场总线隔离

数据手册PDF

放大查看下载PDF

优惠活动

9.4折

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	1
	反向通道数	1
	最大数据速率	150Mbps
	默认输出	-
	隔离电压(Vrms)	3000

	属性	参数值
	CMTI(kV/us)	100kV/us
	工作温度	-40℃~+125℃
	工作电压(VCCA)	1.7V~5.5V
	工作电压(VCCB)	1.7V~5.5V
	传播延迟(tpd)	15ns
