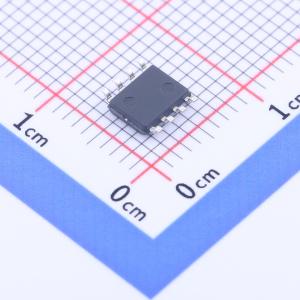

ADUM1201WTRZ-RL7
双通道数字隔离器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 双通道数字隔离器（1/1通道方向性）
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADUM1201WTRZ-RL7
- 商品编号
- C660264
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.106克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 1 | |
| 反向通道数 | 1 | |
| 最大数据速率 | 25Mbps | |
| 默认输出 | - | |
| 隔离电压(Vrms) | 2500 |
| 属性 | 参数值 | |
|---|---|---|
| CMTI(kV/us) | 25kV/us | |
| 工作温度 | -40℃~+125℃ | |
| 工作电压(VCCA) | 2.7V~5.5V | |
| 工作电压(VCCB) | 2.7V~5.5V | |
| 传播延迟(tpd) | 45ns |
商品特性
- 窄体，符合RoHS标准，SOIC 8引脚封装
- 低功耗运行
- 5 V运行
- 0 Mbps至2 Mbps时，每通道最大1.1 mA
- 10 Mbps时，每通道最大3.7 mA
- 25 Mbps时，每通道最大8.2 mA
- 3 V运行
- 0 Mbps至2 Mbps时，每通道最大0.8 mA
- 10 Mbps时，每通道最大2.2 mA
- 25 Mbps时，每通道最大4.8 mA
- 5 V运行
- 双向通信
- 3 V/5 V电平转换
- 高温运行：125℃
- 高数据速率：直流至25 Mbps（NRZ）
- 精确的时序特性
- 最大脉宽失真3 ns
- 最大通道间匹配3 ns
- 高共模瞬态抗扰度：>25 kV/μs
- 安全和法规认证
- UL认证：2500 V rms，1分钟，符合UL 1577
- CSA组件验收通知5A
- VDE符合性证书DIN V VDE V 0884-10 (VDE V 0884-10)：2006-12
- V10RM = 560 V峰值
- 适用于汽车应用
应用领域
- 尺寸关键的多通道隔离
- SPI接口/数据转换器隔离
- RS-232/RS-422/RS-485收发器隔离
- 数字现场总线隔离
- 混合动力汽车、电池监控和电机驱动
