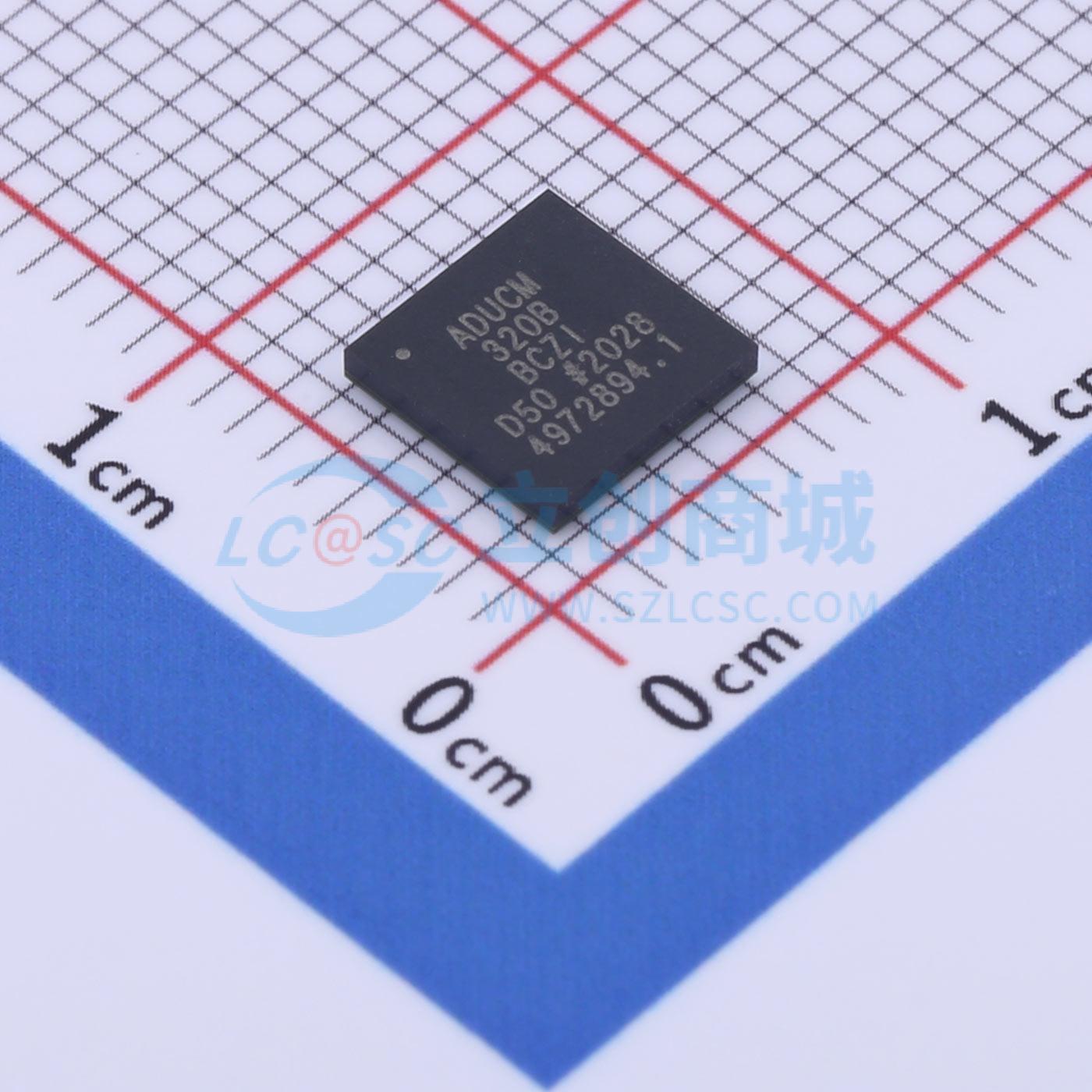

ADUCM320BBCZI-RL
ADUCM320BBCZI-RL
- 描述
- 精密模拟微控制器,14 位模拟 I/O,带 MDIO 接口,ArmCortex-M3
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADUCM320BBCZI-RL
- 商品编号
- C660207
- 商品封装
- BGA-96
- 包装方式
- 编带
- 商品毛重
- 0.146克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M3 | |
| CPU最大主频 | 80MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 256KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 32KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 40 | |
| ADC(位数) | 14bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 2.9V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
ADuCM320i 是一款完全集成的单封装设备,集成了高性能模拟外设和数字外设,由 80 MHz Arm CorteX-M3 处理器控制,并带有用于代码和数据存储的内置闪存。
ADuCM320i 上的 ADC 提供 14 位、1 MSPS 的数据采集能力,最多可在 16 个输入引脚上进行编程,以实现单端或差分操作。IDAC 输出引脚上的电压也可以通过 ADC 测量,这对于控制电流 DAC 的功耗非常有用。此外,还可以测量芯片温度和电源电压。
ADC 输入电压范围为 0 V 至 VREF。提供了一个序列发生器,允许用户选择一组 ADC 通道按顺序测量,而无需在序列过程中软件介入。该序列可选地自动重复,速率由用户选择。
最多提供八个 VDAC,其输出范围可编程为两个电压范围之一。提供了四个 IDAC 源。输出电流可编程,范围从 0 mA 到 150 mA。低漂移带隙参考和电压比较器完善了模拟输入外设组。
可以配置 ADuCM320i,使得在看门狗或软件复位序列期间,数字和模拟输出保持其输出电压和电流。因此,即使 ADuCM320i 正在复位,产品仍能保持功能。
ADuCM320i 具有低功耗 Arm CorteX-M3 处理器和 32 位 RISC 机器,提供高达 100 MIPS 的峰值性能。芯片上还集成了 2 X 128 kB Flash/EE 存储器和 32 kB SRAM。闪存由两个独立的 128 kB 块组成,支持在一个闪存块执行的同时对另一个闪存块进行写入/擦除操作。
ADuCM320i 可以使用片上振荡器或 16 MHz 外部晶体和 80 MHz PLL 运行。这个时钟可以通过分频来降低功耗。还可以通过软件设置额外的低功耗模式。在正常工作模式下,ADuCM320i 数字核心每 MHz 消耗约 300 μA。
该设备包括一个能够以最高 4 MHz 运行的 MDIO 接口。能够在从一个闪存块执行的同时对另一个闪存块进行写入/擦除的能力使 ADuCM320i 非常适合 10G、40G 和 100G 光学应用。通过集成 PHYADR 和 DEVADD 硬件比较器,简化了用户编程。此外,用户闪存中的不可擦除内核代码加上标志,允许用户代码稳健地在两个用户闪存代码和数据空间之间切换。
ADuCM320i 集成了一系列可以在软件控制下配置的片上外设,根据应用需求进行配置。这些外设包括 1 X UART、2 X I2C 和 2 X SPI 串行输入/输出 (I/O) 通信控制器、GPIO、32 元素可编程逻辑阵列、3 个通用定时器,以及唤醒定时器和系统看门狗定时器。还提供了一个具有七个输出通道的 16 位 PWM。
设备上的 GPIO 引脚在上电时处于高阻态输入模式。在输出模式下,软件可以选择开漏模式或推挽模式。上拉电阻可以在软件中禁用和启用。在 GPIO 输出模式下,输入可以保持启用状态以监视引脚。GPIO 引脚也可以被编程为处理数字或模拟外设信号,在这种情况下,引脚特性将匹配特定要求。
Arm CorteX-M3 处理器拥有庞大的支持生态系统,有助于简化 ADuCM320i 的产品开发。访问通过 Arm 串行线调试端口 (SW-DP) 实现。片上工厂固件支持通过 I2C 进行电路内串行下载。这些功能被集成到一个低成本的 QuickStart 开发系统中,支持这一精密模拟微控制器系列。
商品特性
- 模拟输入/输出
- 多通道、14位、1 MSPS模数转换器(ADC)
- 最多16个ADC输入通道
- 0 V至VREF的模拟输入范围
- 全差分和单端模式
- AVDD和IOVDD监测
- 12位电压输出数模转换器(VDAC)
- 8个VDAC,输出范围为0 V至2.5 V或AVDD
- 12位电流输出DAC(IDAC)
- 4个IDAC,输出范围为0 mA至150 mA
- 电压比较器
- 微控制器
- Arm Cortex-M3处理器,32位RISC架构
- 串行线端口支持代码下载和调试
- 时钟选项
- 80 MHz PLL,带可编程分频器
- 经校准的片上振荡器(±3
- 外部16 MHz晶体选项
- 外部时钟源,最高80 MHz
- 存储器
- 2 x 128 kB独立Flash/EE存储器
- 10,000次Flash/EE擦写寿命
- 20年Flash/EE数据保持时间
- 32 kB SRAM
- 通过I2C实现电路内重新编程
- 片上外设
- MDIO从设备,最高4 MHz
- 2 x I2C,≥ x ∑ P,UART
- 多个通用输入/输出(GPIO)引脚:3.6 V兼容,7 x 1.2 V兼容(用于MDIO时)
- 32单元可编程逻辑阵列(PLA)
- 3个通用定时器
- 唤醒定时器
- 看门狗定时器
- 16位脉宽调制器(PwM)
- 电源范围:2.9 V至3.6 V,IDAC为1.8 V至2.5 V
- 适用于低功耗应用的灵活工作模式
- 封装和温度范围
- 6 mm x 6 mm,96-ball CSP_BGA封装
- 完全指定的工作环境温度范围为-40℃至+105℃
- 工具
- 低成本QuickStart开发系统
- 完整的第三方支持
应用领域
- 光网络技术
交货周期
订货1-3个工作日购买数量
(2500个/圆盘,最小起订量 2500 个)总价金额:
¥ 0.00近期成交0单
