ADUCM355BCCZ

ADuCM355是一款用于控制和测量电化学传感器和生物传感器的片上系统。它基于Arm CorteX-M3处理器，是一款超低功耗的混合信号微控制器。该器件具备电流、电压和阻抗测量功能。

ADuCM355配备了一个16位、400 kSPS的多通道逐次逼近寄存器(SAR)模数转换器(ADC)，带有输入缓冲器、内置抗混叠滤波器(AAF)和可编程增益放大器(PGA)。电流输入包括三个具有可编程增益和负载电阻的跨阻放大器(TIA)，可用于测量不同类型的传感器。模拟前端(AFE)还包含两个专为恒电位仪功能设计的低功耗放大器，以向外部电化学传感器提供恒定偏置电压。这两个放大器的同相输入由片上的双输出数模转换器(DAC)控制。模拟输出包括一个高速DAC和输出放大器，旨在生成交流信号。

ADC的转换速率最高可达400 kSPS，输入范围为-0.9 V至+0.9 V。ADC前有一个输入多路复用器，允许用户选择一个输入通道进行测量。这些输入通道包括三个外部电流输入、多个外部电压输入以及内部通道。内部通道允许对内部电源电压、芯片温度和参考电压进行诊断测量。

三个电压DAC中有两个是12位串行DAC，每个DAC的一个输出控制一个恒电位仪放大器的同相输入，另一个输出控制TIA的同相输入。第三个DAC（有时称为高速DAC）专为高功率TIA设计，用于阻抗测量。此DAC的输出频率范围高达200 kHz。

片上提供了一个精密的1.82 V和2.5 V参考源。内部ADC和电压DAC电路使用这个片上参考源来确保所有外设的低漂移性能。

ADuCM355集成了一个26 MHz Arm CorteX-M3处理器，这是一款32位精简指令集计算机(RISC)机器。Arm CorteX-M3处理器还具有一个灵活的多通道直接存储器访问控制器(DMA)，支持两个独立的串行外设接口(SPI)端口、通用异步收发传输器(UART)和I2C通信外设。ADuCM355在片上集成了128 kB非易失性闪存/EE存储器和64 kB单随机存取存储器(SRAM)。

数字处理器子系统由一个26 MHz片上振荡器时钟驱动。该振荡器是主数字芯片系统时钟的来源。可选地，可以使用一个26 MHz锁相环(PLL)作为数字系统时钟。该时钟可以在内部细分，使处理器以较低的频率运行并节省功耗。还有一个低功耗的32 kHz内部振荡器可用，并可以为定时器计时。ADuCM355包括三个通用定时器、一个唤醒定时器（也可以用作通用定时器）和一个系统看门狗定时器。

模拟子系统有一个单独的16 MHz振荡器，用于为ADC、DAC和其他模拟芯片上的数字逻辑计时。模拟芯片还包括一个独立的32 kHz低功耗振荡器，用于为模拟芯片上的看门狗定时器计时。32 kHz振荡器和这个看门狗与数字芯片振荡器和系统看门狗定时器相互独立。

可以根据特定应用的需求配置一系列通信外设。这些外设包括UART、I2C、两个SPI端口和通用输入/输出(GPIO)端口。GPIO与通用定时器结合使用，可以生成脉宽调制(PWM)类型的输出。

通过串行线调试端口(SW-DP)接口支持非侵入式仿真和程序下载。

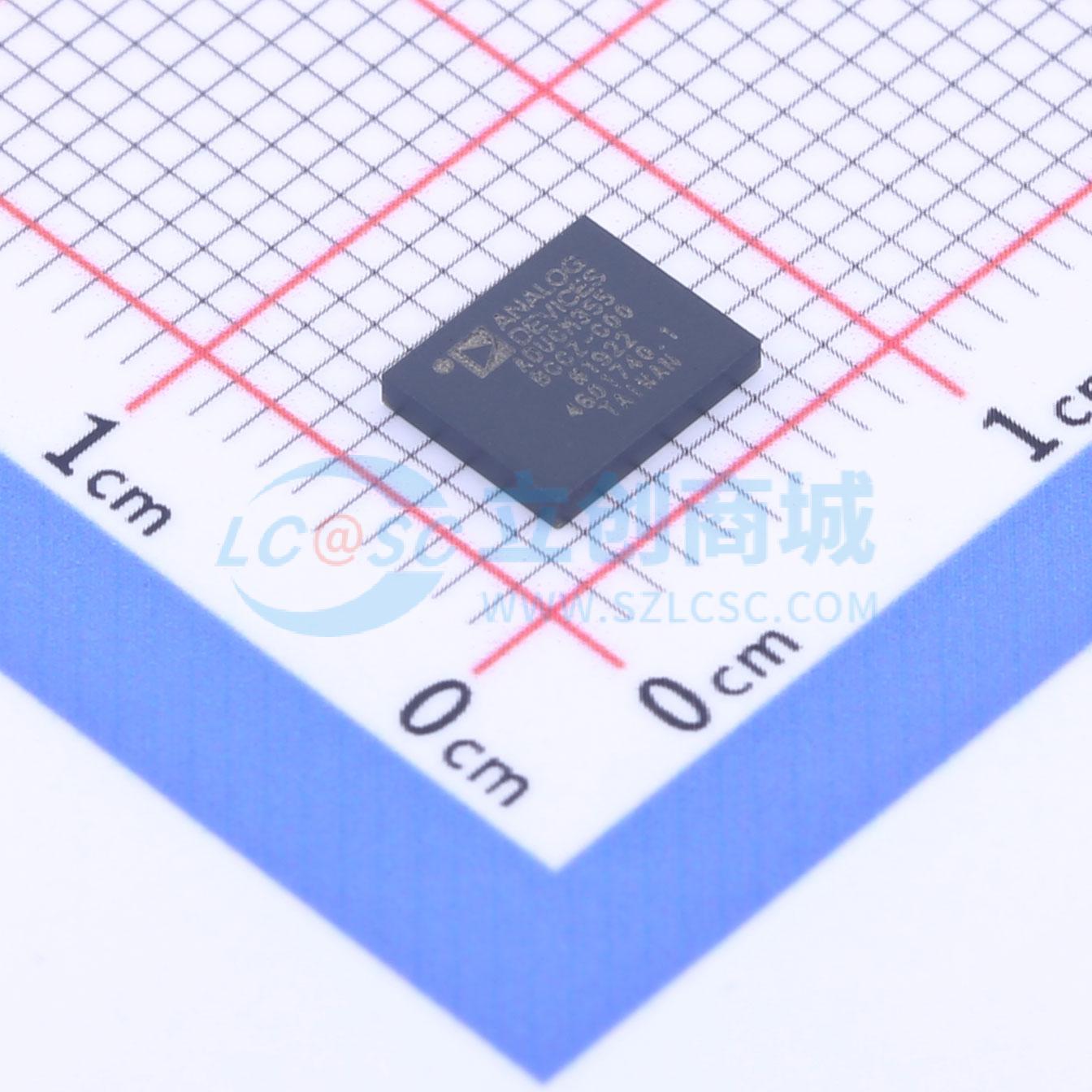

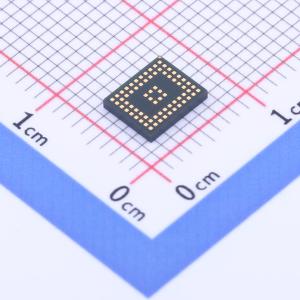

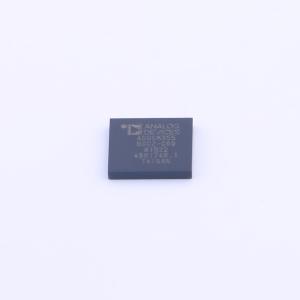

ADuCM355的工作电压范围为2.8 V至3.6 V，在-40℃至+85℃的温度范围内指定工作。该芯片采用72引脚、6 mm X 5 mm焊盘阵列(LGA)封装。

• 气体检测
• 食品质量
• 环境传感（空气、水和土壤）
• 血糖仪
• 生命科学和生物传感分析
• 生物阻抗测量
• 通用安培法、伏安法和阻抗谱功能
