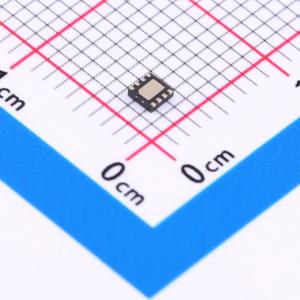

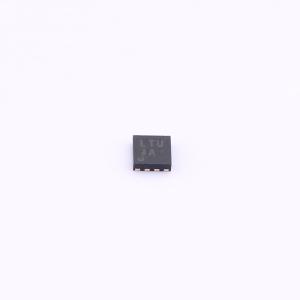

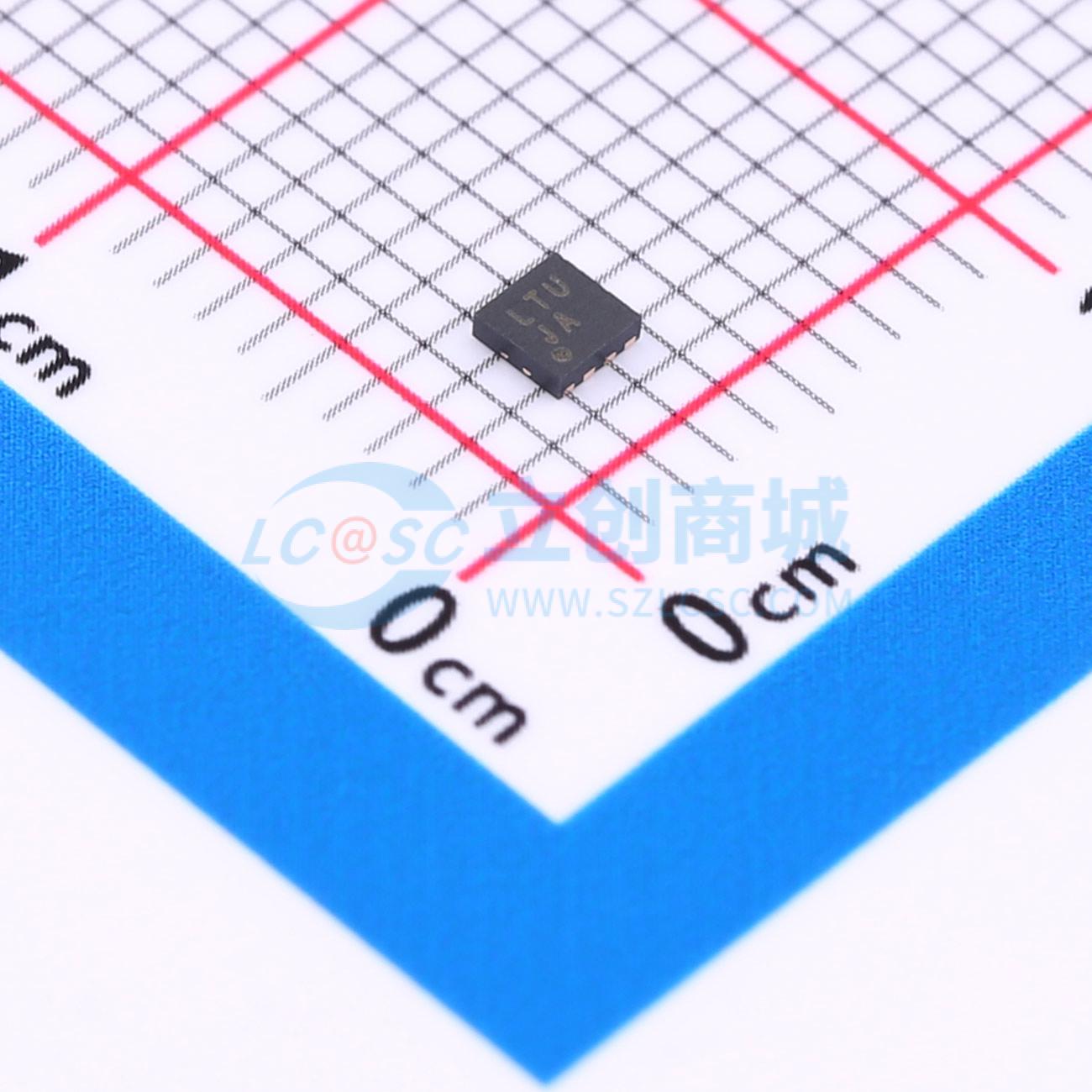

ADP7185ACPZN1.2-R7

ADP7185是一款互补金属氧化物半导体（CMOS）低压差（LDO）线性稳压器，工作电压范围为 -2.0 V至 -5.5 V，可提供高达 -500 mA的输出电流。这款高输出电流LDO非常适合为工作电压从 -0.5 V至 -4.5 V的高性能模拟和混合信号电路进行稳压。ADP7185采用先进的专有架构，具备高电源抑制比（PSRR）和低噪声特性，搭配一个4.7 μF的小型陶瓷输出电容，可实现出色的线性和负载瞬态响应。 ADP7185提供15种固定输出电压选项。以下电压有现货供应： -0.5 V、 -1.0 V、 -1.2 V、 -1.5 V、 -1.8 V、 -2.0 V、 -2.5 V、 -3.0 V和 -3.3 V。 特殊订单可提供的其他电压包括 -0.8 V、 -0.9 V、 -1.3 V、 -2.8 V、 -4.2 V和 -4.5 V。此外，还有一款可调版本，通过外部反馈分压器，输出电压范围可从 -0.5 V至 -VIN + 0.5 V。 使能逻辑功能能够与正逻辑或负逻辑电平接口，具有极大的灵活性。 ADP7185稳压器的输出噪声为4 μV rms，与输出电压无关。ADP7185采用8引脚、2 mm×2 mm的LFCSP封装，不仅解决方案非常紧凑，而且在小尺寸、薄型封装中为需要高达 -500 mA输出电流的应用提供了出色的热性能。

• 输入电压范围： -2.0 V至 -5.5 V
• 最大输出电流： -500 mA
• 固定输出电压选项： -0.5 V至 -4.5 V
• 可调输出范围： -0.5 V至 -VIN + 0.5 V
• 低输出噪声：在100 Hz至100 kHz范围内为4 μV rms
• 噪声频谱密度：在10 kHz至1 MHz范围内为20 nV/√Hz
• 低压差电压：在 -500 mA负载下典型值为 -190 mV
• 初始输出电压（VOUT）精度： ±0.5%
• 工作电源电流（GND）：无负载时典型值为 -0.6 mA
• 低关断电流：在VIN = -5.5 V时典型值为 -2 μA
• 搭配4.7 μF小型陶瓷输入和输出电容可稳定工作
• 正或负使能逻辑
• 限流和热过载保护
• 8引脚、2 mm×2 mm LFCSP封装
• 由ADIsimPOWER电压调节器设计工具提供支持

• 对噪声敏感的应用稳压：模数转换器（ADC）、数模转换器（DAC）、精密放大器
• 通信和基础设施
• 医疗保健
• 工业和仪器仪表
