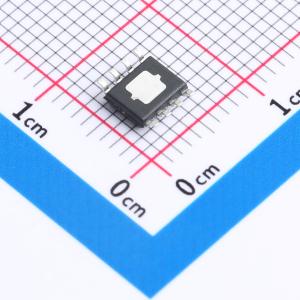

ADP7159ARDZ-02-R7

ADP7159是一款可调线性稳压器，采用2.3 V至5.5 V电源供电，最大输出电流为2 A。1.2 V至3.3 V的输出电压范围取决于具体型号。该器件采用先进的专有架构，提供高电源抑制和超低噪声特性，仅需一个10 μF陶瓷输出电容，便可实现出色的线路与负载瞬态响应性能。

ADP7159有四个型号，根据输入和输出电压来优化功耗和PSRR性能。

ADP7159稳压器的典型输出噪声为0.9 μV rms (100 Hz至100 kHz)，10 kHz至1 MHz的噪声频谱密度为1.7 nV/√Hz。

ADP7159提供10引脚、3 mm×3 mm LFCSP封装和8引脚SOIC封装，不仅非常紧凑，而且还具有出色的散热性能，适合要求最大2 A输出电流的薄型、小尺寸应用。

• 输入电压范围：可调输出电压范围 (Vₒᵤₜ) ：1.2 V至3.3 V
• 最大负载电流：2 A
• 低噪声：100 Hz到100 kHz总积分噪声：0.9 μV rms；70 Hz到100 kHz总积分噪声：1.6 μV rms
• 噪声频谱密度：1.7 nV/√Hz (10 kHz到1 MHz)
• 电源抑制比(PSRR)：68 dB (1 kHz至100 kHz)；45 dB (1 MHz时)
• 电压差：200 mV (典型值，Iₒᵤₜ = 2 A，Vₒᵤₜ = 3.3 V)
• 初始精度：±0.6% (Iₗₒₐd = 10 mA时)
• 在整个线路、负载与温度范围内的精度：±1.5%
• 静态电流 (I_GND) ：4.0 mA (典型值，无负载)；9.0 mA (典型值，2 A)
• 低关断电流：0.2 μA (典型值)
• 使用10 μF陶瓷输出电容保持稳定
• 10引脚3 mm×3 mm LFCSP和8引脚SOIC封装
• 精密使能
• ADIsimPower工具支持

• 适应噪声敏感应用：锁相环(PLL)、压控振荡器(VCO)和集成VCO的PLL
• 通信和基础设施
• 回程线路和微波链路
