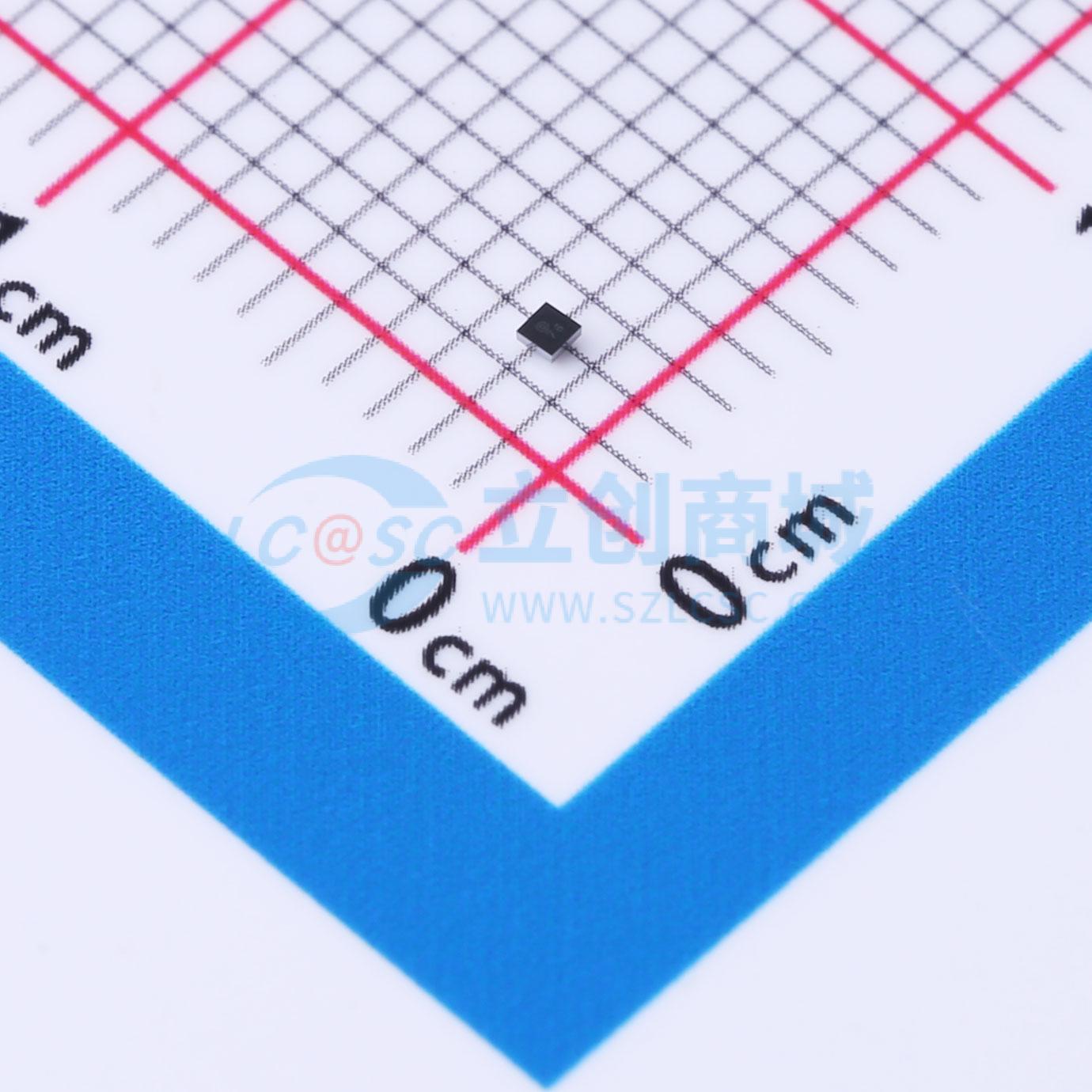

温馨提醒：图片仅供参考，商品以实物为准
ADP194ACBZ-R7
逻辑控制高侧电源开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADP194是一款高端负载开关，设计工作电压范围为1.1 V至3.6 V，可防止电流从输出端反向流向输入端。该负载开关能够实现电源域隔离，延长电池续航时间
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADP194ACBZ-R7
- 商品编号
- C659020
- 商品封装
- WLCSP-4(0.7x0.7)
- 包装方式
- 编带
- 商品毛重
- 0.012克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 500mA | |
| 工作电压 | 1.1V~3.6V | |
| 导通电阻 | 55mΩ | |
| 工作温度 | -40℃~+125℃ |
商品概述
ADP194是一款高边负载开关，设计用于1.1V至3.6V的工作电压，并且可以防止从输出到输入的反向电流流动。该负载开关提供电源域隔离，以延长电池寿命。该器件包含一个低导通电阻的P沟道MOSFET，支持超过500mA的连续负载电流，并将功率损耗降至最低。2μA（最大）的地电流和超低关断电流使ADP194非常适合电池供电的便携式设备。启用逻辑输入内置的电平转换器使得ADP194与现代处理器和GPIO控制器兼容。
除了操作性能外，ADP194占用极小的印刷电路板(PCB)空间，面积小于0.64mm²，高度为0.50mm。ADP194采用超小型0.8mmx0.8mm、4焊球、0.4mm间距WLCSP封装。
应用领域
- 手机
- 数码相机和音频设备
- 便携式及电池供电的设备
