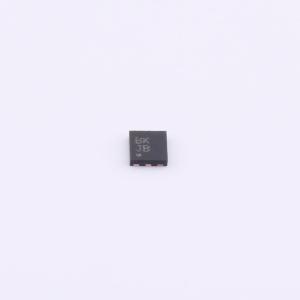

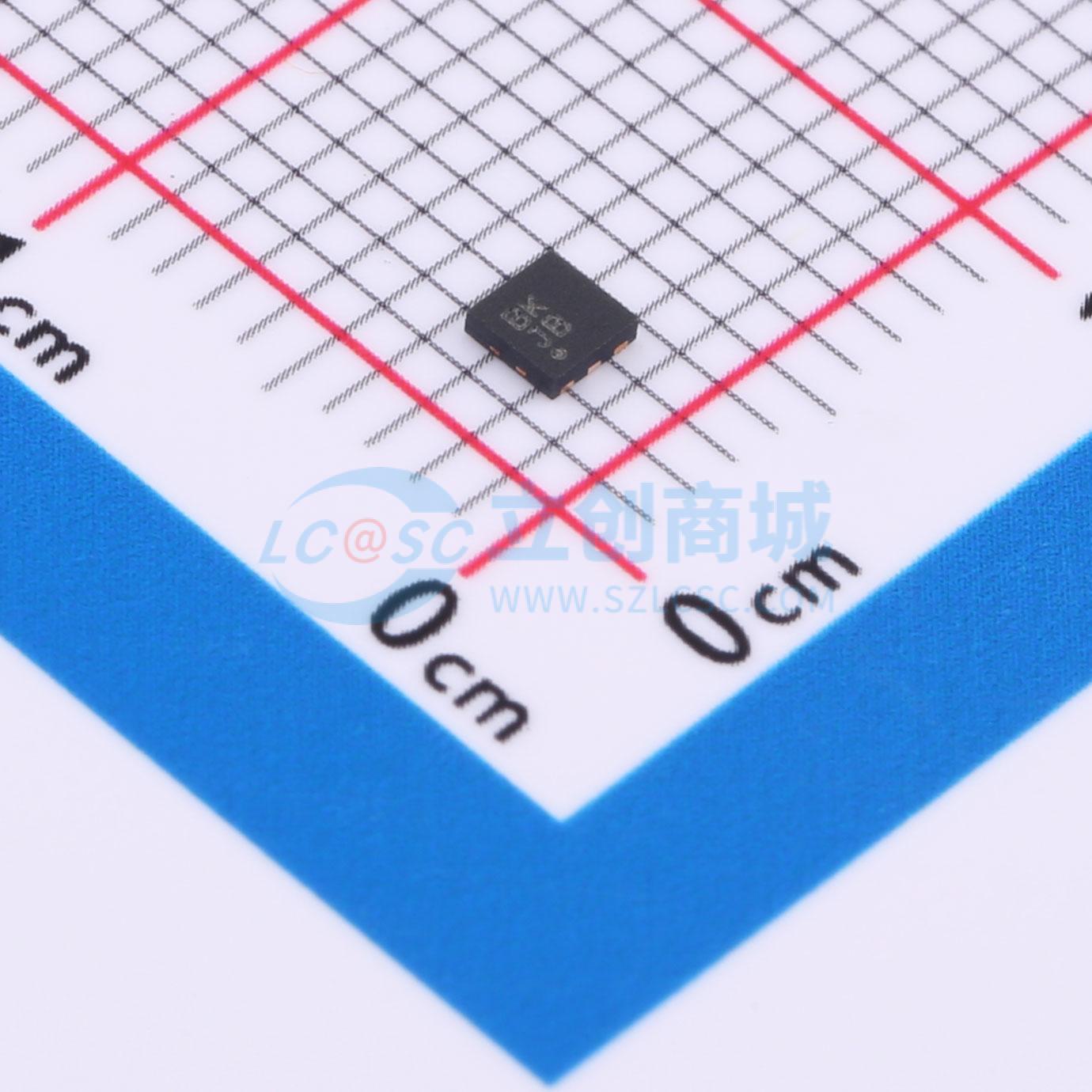

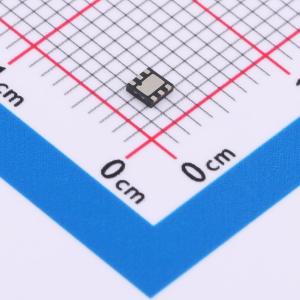

ADP196ACPZN-01-R7

ADP196是一款高端负载开关，设计用于1.8 V至5.5 V的工作电压范围。该负载开关提供电源域隔离，有助于延长电池续航时间。该器件包含一个低导通电阻的N沟道MOSFET，可支持超过3 A的连续电流，并将功率损耗降至最低。此外，导通电阻（RDSON）恒定，与输入电压（VIN）无关。25 μA的低静态电流和超低关断电流使ADP196非常适合电池供电的便携式设备。内置的使能逻辑电平转换器使ADP196与许多处理器和通用输入输出（GPIO）控制器兼容。 如果结温超过125℃，过热保护电路将启动，从而保护ADP196和下游电路免受潜在损坏。过流保护采用恒流限制的形式。 ADP196-01集成了内部快速输出放电电路，当ADP196-01输出禁用时，可对输出电容进行放电。 采用晶圆级芯片规模封装（WLCSP）的ADP196占用的印刷电路板（PCB）面积极小，封装尺寸小于1.5 mm²，高度为0.60 mm。 ADP196提供超小型的1.0 mm×1.5 mm、间距0.5 mm、6球WLCSP封装，以及2.0 mm×2.0 mm×0.55 mm、间距0.65 mm、6引脚无引线芯片级封装（LFCSP）。

• 低导通电阻（RDSON）：10 mΩ（WLCSP封装）或27 mΩ（LFCSP封装）
• 宽输入电压范围：1.8 V至5.5 V
• 快速输出放电（QOD）电路（ADP196-01）
• 高达70℃时3 A的连续工作电流
• 1.2 V逻辑兼容使能输入
• 低静态电流25 μA，输入电压（VIN） = 1.8 V
• 低静态电流40 μA，输入电压（VIN） = 5.5 V
• 过热和过流保护
• 超低关断电流：< 1 μA
• 超小型1.0 mm×1.5 mm、间距0.5 mm、6球WLCSP封装
• 小型2.0 mm×2.0 mm×0.55 mm、间距0.65 mm、6引脚LFCSP封装

• 手机
• 数码相机和音频设备
• 便携式和电池供电设备
