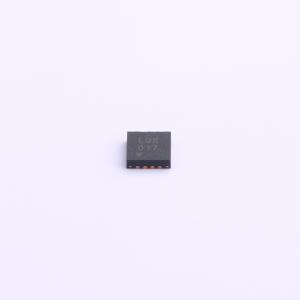

ADP1765ACPZ-R7

ADP1765是一款低噪声、低压差（LDO）线性稳压器。它设计为可由单输入电源供电，输入电压低至1.10 V，无需外部偏置电源，以提高效率并提供高达5 A的输出电流（IOUT）。 在5 A负载下，典型压差低至59 mV，使ADP1765能在较小的裕量下工作，同时保持稳压并提供更高的效率。 ADP1765针对使用22 μF小型陶瓷输出电容的稳定运行进行了优化。ADP1765在占用最小印刷电路板（PCB）面积的情况下，实现了最佳的瞬态性能。 ADP1765提供0.55 V至1.5 V的固定输出电压。可调输出型号的输出电压（VoUT）可通过连接在VADJ和地之间的外部电阻设置在0.5 V至1.5 V之间。 通过在SS引脚连接一个电容，ADP1765具有外部可编程的软启动时间。短路和热过载保护电路可防止在不利条件下损坏器件。ADP1765采用小型16引脚LFCSP封装，以实现最小占位面积的解决方案，满足各种应用需求。

• 最大输出电流5 A
• 低输入电压供电范围：1.10 V至1.98 V，无需外部偏置电源
• 固定输出电压范围（VOUT_FIXED）：0.55 V至1.5 V
• 可调输出电压范围（VOUT_ADJ）：0.5 V至1.5 V
• 超低噪声：2 μV rms，100 Hz至100 kHz
• 噪声频谱密度：10 kHz时为5 nV/√Hz；100 kHz时为4 nV/√Hz
• 低压差电压：5 A负载下典型值为59 mV
• 工作电源电流：无负载时典型值为5 mA
• 全电压、负载范围内固定输出电压精度为±1.5%
• 出色的电源抑制比（PSRR）性能：5 A负载、10 kHz时典型值为61 dB；5 A负载、100 kHz时典型值为43 dB
• 出色的负载/电压瞬态响应
• 软启动以降低浪涌电流
• 针对22 μF小型陶瓷电容进行优化
• 限流和热过载保护
• 电源正常指示
• 精密使能

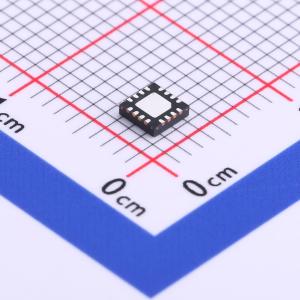

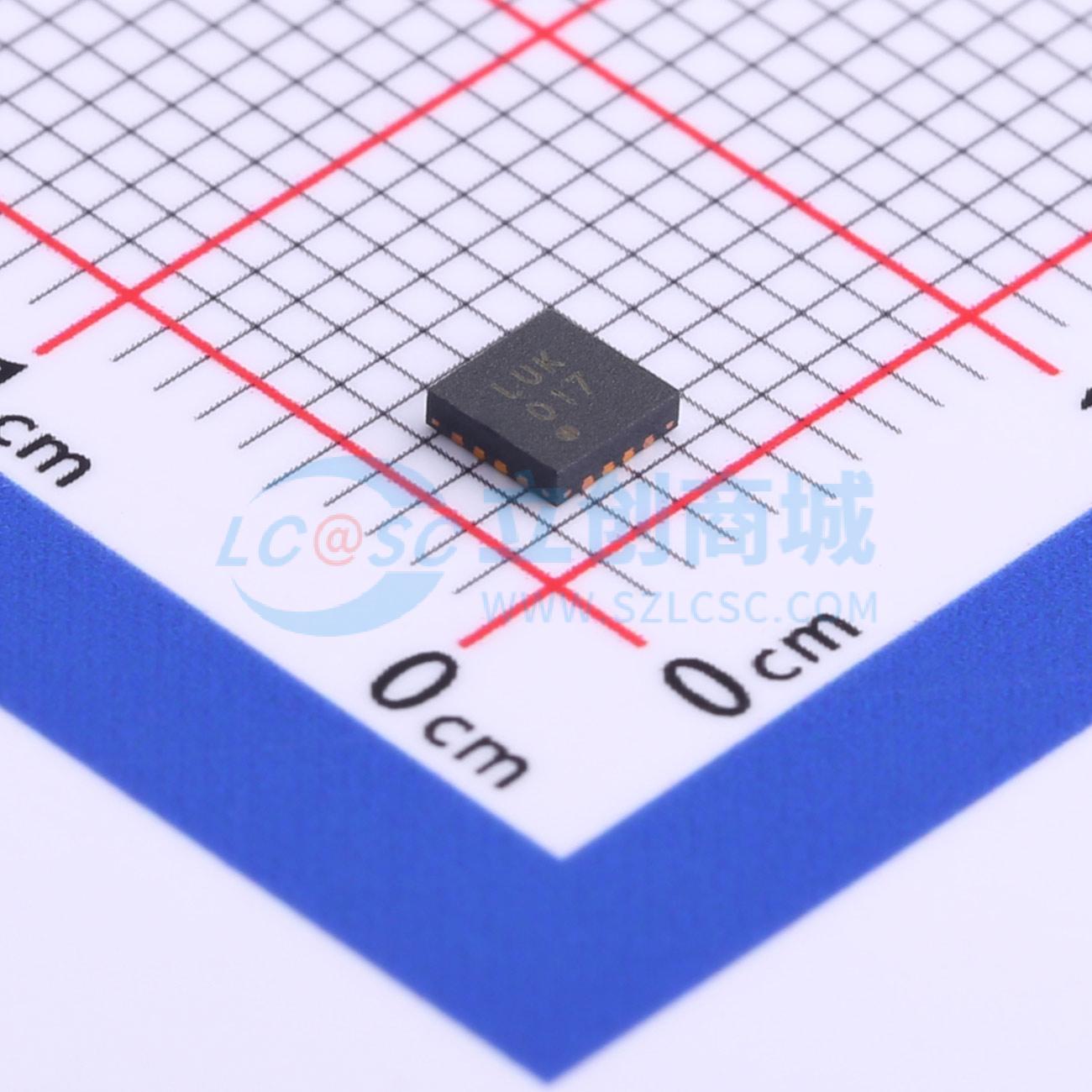

• 16引脚、3 mm × 3 mm LFCSP封装

• 为对噪声敏感的应用提供稳压，如射频（RF）收发器、模数转换器（ADC）和数模转换器（DAC）电路、锁相环（PLL）、压控振荡器（VCO）和时钟集成电路
• 现场可编程门阵列（FPGA）和数字信号处理器（DSP）电源
• 医疗保健领域
• 工业和仪器仪表领域
