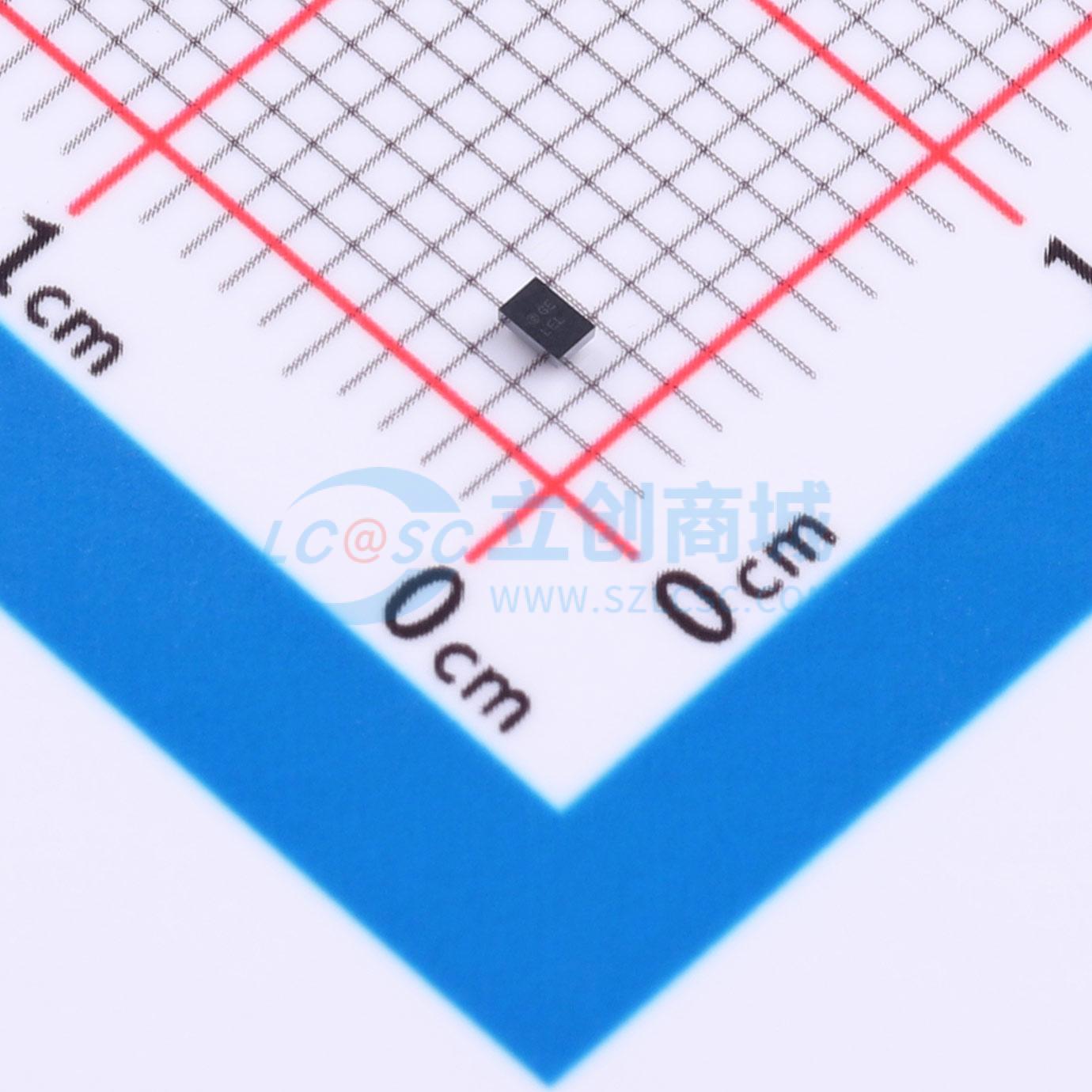

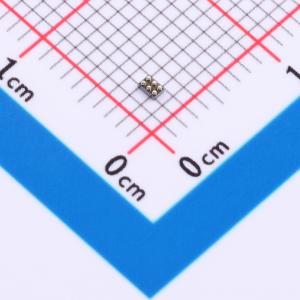

ADP220ACBZ-2818R7

200 mA 双输出 ADP220/ADP221 在一款稳压器中集成了高电源抑制比（PSRR）、低噪声、低静态电流和低压差电压等特性，非常适合对性能和电路板空间有严格要求的无线应用。 ADP220/ADP221 的低静态电流、低压差电压和宽输入电压范围可延长便携式设备的电池续航时间。在低裕量电压下工作时，ADP220/ADP221 在高达 100 kHz 的频率下仍能保持大于 60 dB 的电源抑制比。ADP220 无需使用噪声旁路电容，其噪声性能就远优于同类低压差线性稳压器（LDO）。ADP221 还具备有源下拉功能，可快速泄放输出负载。 ADP220/ADP221 提供微型 6 球晶圆级芯片尺寸封装（WLCSP）和 6 球凸点裸片两种封装形式，搭配仅 1 μF±30% 的小型陶瓷输出电容即可稳定工作，能满足各种便携式电源需求，同时占用最小的电路板面积。 ADP220/ADP221 提供多种输出电压组合，范围从 0.8 V 到 3.3 V，并具备过流和热保护功能，可防止在恶劣条件下受损。

• 输入电压范围：2.5 V 至 5.5 V
• 双路独立 200 mA 低压差线性稳压器
• 微型 6 球、1.0 mm×1.5 mm WLCSP 封装和 6 球凸点裸片
• 初始精度：±1%
• 搭配 1 μF 陶瓷输出电容可稳定工作
• 无需噪声旁路电容
• 两路独立逻辑控制使能
• 过流和热保护
• 有源输出下拉（ADP221）
• 高电源抑制比：1 kHz 时 PSRR 为 76 dB，10 kHz 时 PSRR 为 70 dB，100 kHz 时 PSRR 为 60 dB，1 MHz 时 PSRR 为 40 dB
• 低输出噪声：VOUT = 1.2 V 时典型输出噪声为 27 μV rms，VOUT = 2.88 V 时典型输出噪声为 50 μV rms
• 出色的瞬态响应
• 低压差电压：200 mA 负载时为 150 mV
• 两路 LDO 均使能且无负载时，典型地电流为 60 μA
• 100 μs 快速开启电路
• 每个稳压器保证 200 mA 输出电流
• 结温范围：-40°C 至 +125°C

• 移动电话
• 数码相机和音频设备
• 便携式和电池供电设备
• 便携式医疗设备
• DC-DC 后级稳压
