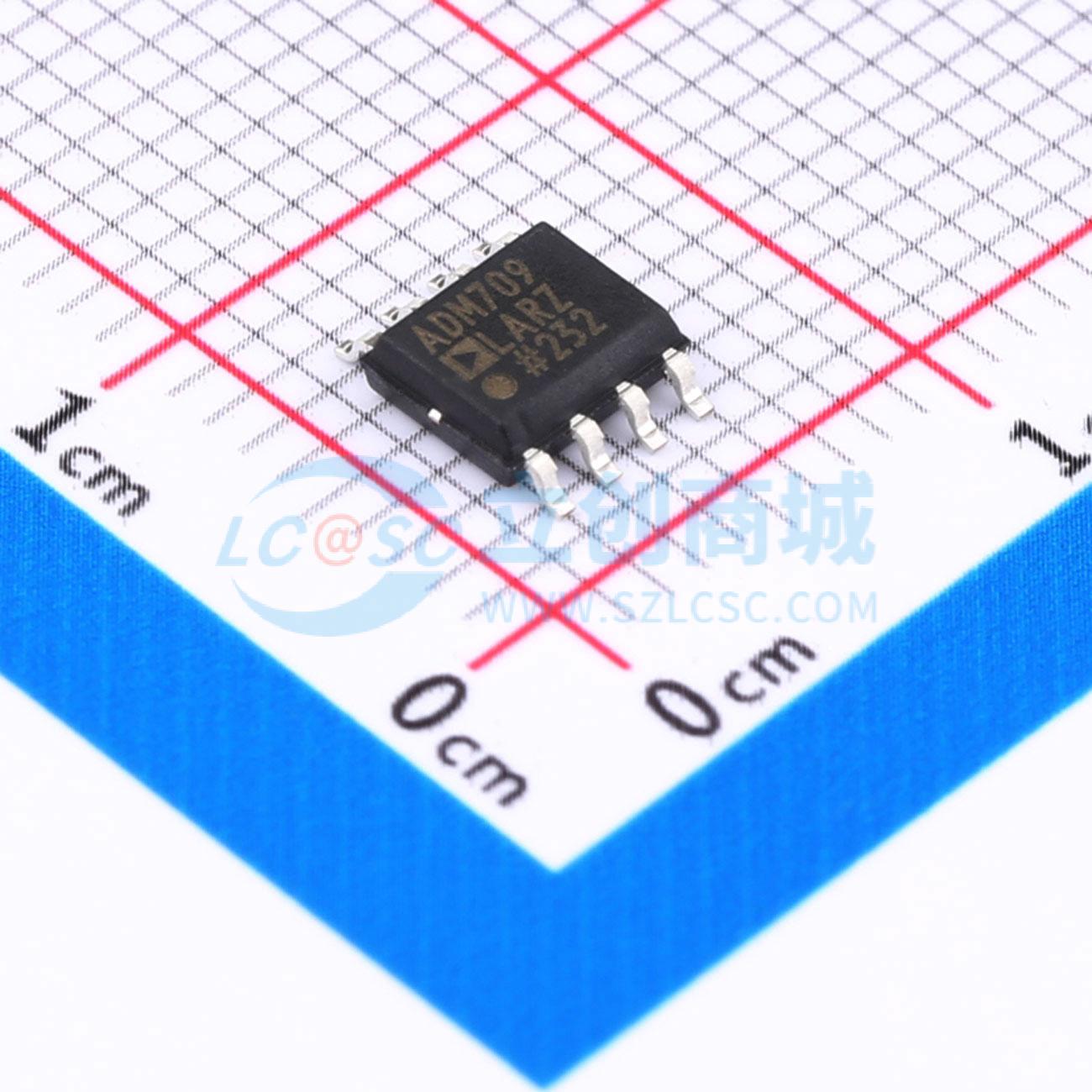

温馨提醒：图片仅供参考，商品以实物为准

ADM709LARZ

具有复位功能的电源监控器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 包含一个电源监控器，可在电源开启、关闭和欠压情况下生成系统复位信号。当 VCC 降至复位阈值以下时，RESET 变为低电平，并使 μP 处于复位状态。电源开启时，在 VCC 升至阈值以上后，RESET 输出保持低电平 140ms。RESET 输出在 VCC 低至 1V 时仍可正常工作。有三种适用于 +5V、+3.3V 和 +3V 电源监控的电源电压阈值水平可供选择。
品牌名称: ADI(亚德诺)
商品型号: ADM709LARZ
商品编号: C658429
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.168克(g)

商品参数

商品概述

ADM709包含一个电源监控器，可在电源上电、掉电和欠压情况下产生系统复位信号。当VCC降至复位阈值以下时，RESET引脚变为低电平，使微处理器处于复位状态。在上电时，VCC升至阈值以上后，RESET输出将保持低电平140 ms。当VCC低至1 V时，RESET输出仍可正常工作。有三种电源电压阈值可供选择，适用于+5 V、+3.3 V和+3 V电源监控。实际的复位电压阈值如下所示。 ADM709提供8引脚DIP和SOIC封装。

商品特性

精密电源电压监控器
+5 V、+3.3 V、+3 V电源监控器
35 μA静态电流
140 ms（最小值）上电复位脉冲
低成本
8引脚DIP/SO封装
可替代MAX709

应用领域

微处理器系统
计算机
控制器
智能仪器
关键微处理器监控
汽车系统
关键微处理器电源监控

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	简单复位/加电复位
	输出类型	推挽
	工作电压	1.2V~5.5V
	复位有效电平	低电平有效

	属性	参数值
	阈值电压	4.65V
	受监控电压数	1
	复位超时	140ms
	工作温度	-40℃~+85℃@(TA)
	静态电流(Iq)	35uA
