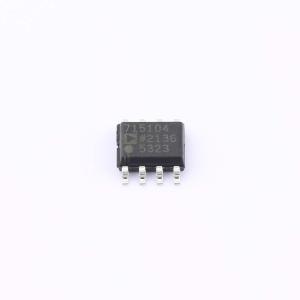

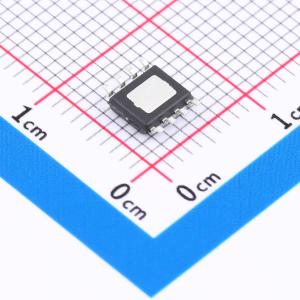

ADM7151ARDZ-04

ADM7151是一款低压差（LDO）线性稳压器，工作电压范围为4.5 V至16 V，可提供高达800 mA的输出电流。它采用先进的专有架构，具备高电源抑制比（在1 kHz至1 MHz范围内大于90 dB）、超低噪声（在10 kHz至1 MHz范围内为1.7 nV/√Hz），搭配10 μF陶瓷输出电容时，具有出色的线路和负载瞬态响应。通过两个电阻，输出电压可设置在1.5 V至5.1 V之间的任意值。 ADM7151稳压器的输出噪声在100 Hz至100 kHz范围内为1.0 μV rms，在10 kHz至1 MHz范围内的噪声谱密度为1.7 nV/√Hz。 ADM7151提供8引脚、3 mm×3 mm LFCSP和8引脚SOIC封装，不仅解决方案非常紧凑，而且在小尺寸、薄型封装下，可为需要高达800 mA输出电流的应用提供出色的热性能。

• 输入电压范围：4.5 V至16 V
• 最大输出电流：800 mA
• 输出电压可在1.5 V至5.1 V之间调节
• 低噪声：在100 Hz至100 kHz范围内总积分噪声为1.0 μV rms，在70 Hz至100 kHz范围内总积分噪声为1.6 μV rms
• 噪声谱密度：在10 kHz至1 MHz范围内为1.7 nV/√Hz
• 400 mA负载下的电源抑制比（PSRR）：在1 kHz至100 kHz范围内大于90 dB，在1 MHz时大于60 dB，Vout = 5 V
• 压差电压：Vout = 5 V、800 mA负载时为0.6 V
• 初始电压精度：±1%
• 线路、负载和温度范围内的电压精度：±2%
• 静态电流（IGND）：无负载时为4.3 mA
• 低关断电流：0.1 μA
• 搭配10 μF陶瓷输出电容时稳定
• 8引脚LFCSP封装和8引脚SOIC封装

• 对稳压电源噪声敏感的应用：射频混频器、锁相环（PLL）、压控振荡器（VCO）以及集成VCO的PLL
• 时钟分配电路
• 超声和其他成像应用
• 高速射频收发器
• 高速、16位或更高分辨率的ADC
• 通信和基础设施
• 电缆数模转换器（DAC）驱动器
