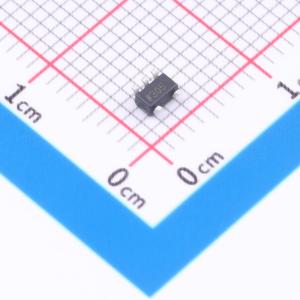

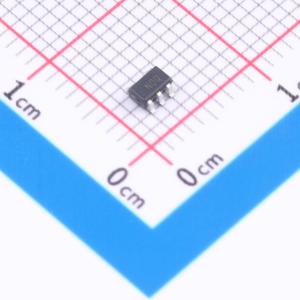

ADM6823TYRJZ-RL7

ADM682x 是监控电路，用于监测基于微处理器的系统中的电源电压水平和代码执行完整性。除了提供上电复位信号外，片上看门狗定时器可在微处理器未能在预设超时时间内触发时将其复位。还可通过手动复位输入，利用外部按钮来触发复位信号。 每个器件有九种复位阈值可选，范围从 1.58 V 到 4.63 V。复位和看门狗超时时间分别固定为 140 ms（最小值）和 1.6 s（典型值）。 ADM682x 采用 5 引脚 SOT - 23 封装，典型功耗仅为 7 μA，适用于低功耗便携式应用。 ADM682x 通过控制微处理器的复位输入来监控微处理器电源电压。在电源上电、掉电和欠压情况下，当电源电压低于预设阈值时，通过触发复位信号来避免代码执行错误。此外，当电源电压升至阈值以上后，ADM682x 可在复位信号释放前通过固定超时时间使电源电压稳定。 可使用看门狗定时器（ADM6821/ADM6822/ADM6823/ADM6824）监控并纠正微处理器代码执行问题。当微处理器代码中包含看门狗触发指令时，看门狗定时器可检测微处理器代码是否崩溃或陷入无限循环。若出现这种情况，看门狗定时器将触发复位脉冲，使微处理器在已知状态下重新启动。 如果用户检测到系统运行存在问题，可使用手动复位输入（ADM6821/ADM6822/ADM6823/ADM6825），例如通过外部按钮来复位微处理器。

• 精密低压监测
• 9 种复位阈值可选：1.58 V 至 4.63 V
• 140 ms（最小值）复位超时时间
• 1.6 s 超时的看门狗定时器
• 手动复位输入
• 复位输出级：推挽低电平有效、漏极开路低电平有效、推挽高电平有效
• 低功耗（7 μA）
• 保证复位输出在 Vcc = 1 V 时有效
• 电源毛刺抗扰性
• 工作温度范围为 -40°C 至 +125°C
• 5 引脚 SOT - 23 封装

• 微处理器系统
• 计算机
• 控制器
• 智能仪器
• 便携式设备
