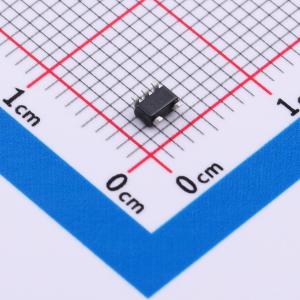

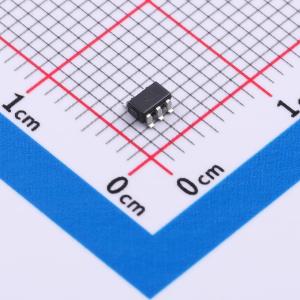

温馨提醒：图片仅供参考，商品以实物为准
ADM6823VYRJZ-RL7
内置看门狗和手动复位的低压监控电路，采用5引脚SOT-23封装
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADM6823/ADM6824/ADM6825是监控电路，用于监测基于微处理器的系统中的电源电压水平和代码执行完整性。除了提供上电复位信号外，片上看门狗定时器可在微处理器未能在预设超时时间内触发时将其复位。还可通过手动复位输入，利用外部按钮来触发复位信号
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADM6823VYRJZ-RL7
- 商品编号
- C658371
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.043032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | 推挽 | |
| 工作电压 | 1.53V~2V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 1.58V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 手动复位 | 有 | |
| 看门狗定时器 | 有 | |
| 复位超时 | 140ms | |
| 工作温度 | -40℃~+125℃@(Ta) | |
| 静态电流(Iq) | 7uA |
商品概述
ADM6823/ADM6824/ADM6825是监控电路，用于监测基于微处理器的系统中的电源电压电平及代码执行完整性。除了提供上电复位信号外，若微处理器未能在预设的超时时间内触发，片上看门狗定时器可对其进行复位。也可通过手动复位输入，利用外部按钮来触发复位信号。
每个器件有九种复位阈值可选，范围从1.58 V至4.63 V。复位和看门狗超时时间分别固定为140 ms（最小值）和1.6 s（典型值）。
ADM6823/ADM6824/ADM6825采用5引脚SOT - 23封装，典型功耗仅为7 μA，适用于低功耗便携式应用。
商品特性
- 精确的低电压监测
- 9种复位阈值选项：1.58 V至4.63 V
- 140 ms（最小值）复位超时时间
- 1.6 s超时的看门狗定时器
- 手动复位输入
- 复位输出级：推挽低电平有效、开漏低电平有效、推挽高电平有效
- 低功耗：7 μA/h
- 保证复位输出在VCC = 1 V时仍有效
- 电源毛刺抗扰性
- 工作温度范围：-40°C至+125°C
- 5引脚SOT - 23封装
应用领域
- 微处理器系统
- 计算机
- 控制器
- 智能仪器
- 便携式设备
