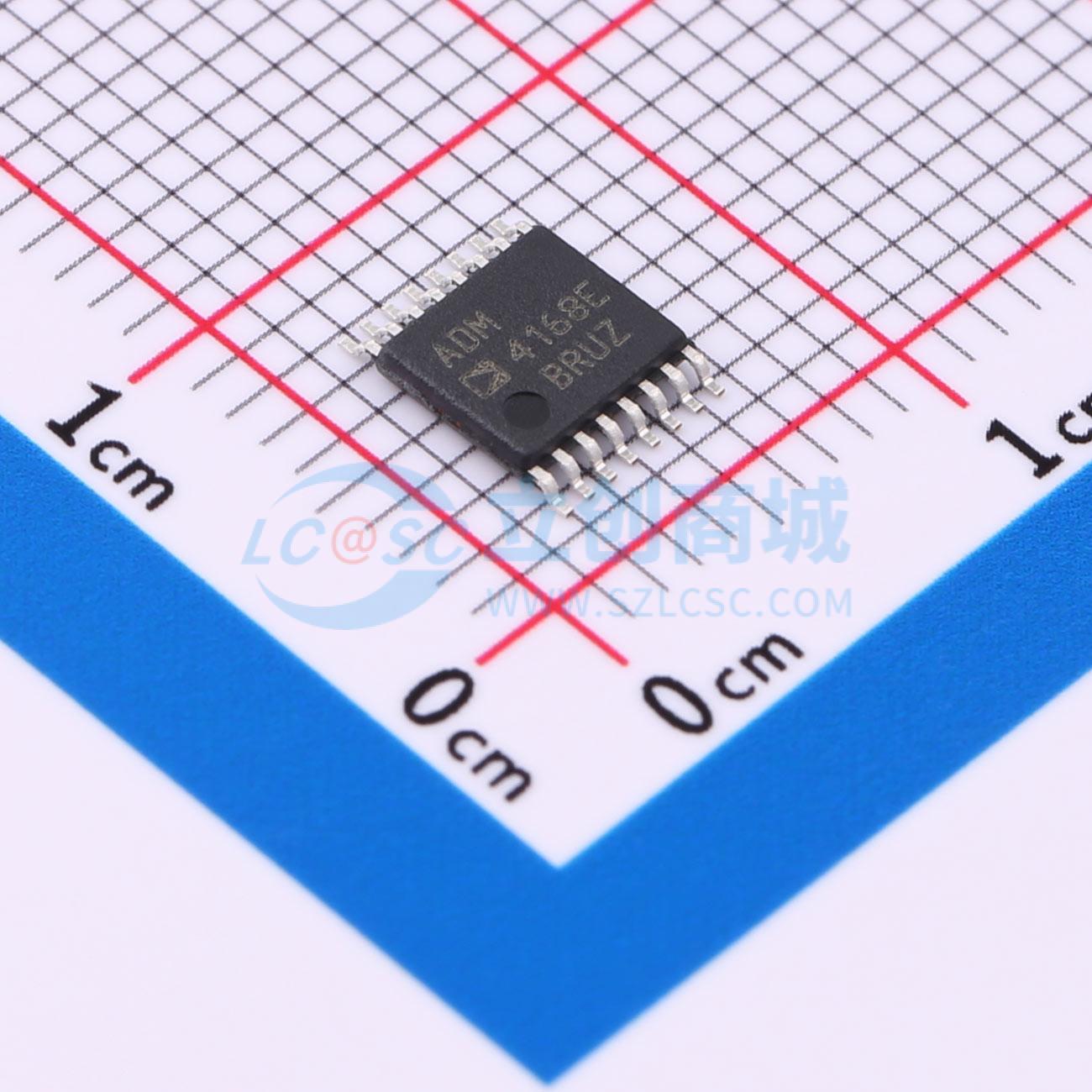

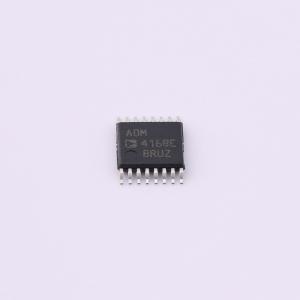

ADM4168EBRUZ

ADM4168E是一款适用于点对点和多点传输线路上高速通信的双RS-422收发器。该器件专为平衡传输线路设计，并符合TIA/EIA-422-B标准。

差分驱动输出和接收输入具有静电放电(ESD)保护电路，提供高达±15 kV人体模型(HBM)和±8 kV IEC 61000-4-2（接触放电和空气放电）的保护。

ADM4168E采用单5V电源供电。短路保护电路可防止总线竞争或输出短路导致的过功率损耗。在故障条件下，短路保护电路将最大输出电流限制为-150 mA。

ADM4168E的接收器包含一个故障安全特性，当输入未连接（浮动）时，输出状态为逻辑高。

ADM4168E在商业和工业温度范围内完全指定，并采用16引脚TSSOP封装。

• RS-422接口
• 高数据率电机控制
• 单端到差分信号转换
• 点对点和多滴传输系统
