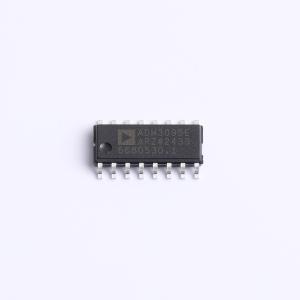

ADM3095EARZ-RL7

ADM3095E是一款3.0V至5.5V、2.5Mbps的RS-485收发器，其RS-485总线引脚具有高达±42V交流/直流峰值过电压故障保护功能。该器件设计用于承受过电压故障，例如直接短路到电源以及错误连接到RS-485 A和B总线引脚上的±24V交流电源等过电压故障。ADM3095E集成了IEC 61000-4-5 Level 4浪涌保护，允许在RS-485总线引脚上提供高达±4kV的保护。该器件还具有IEC 61000-4-4 Level 4电气快速瞬变（EFT）保护，可承受高达±2kV的电压，并且在总线引脚上具有IEC 61000-4-2 Level 4静电放电（ESD）保护，使收发器接口引脚能够承受高达±15kV的电压而不会发生闭锁或损坏。

该器件具有±25V扩展共模输入电压范围，以提高在长电缆长度和可能存在地环电压的噪声环境中的数据通信可靠性。扩展共模输入电压范围、过电压故障保护、浪涌保护、EFT保护和ESD保护相结合，使得ADM3095E成为完全集成电磁兼容（EMC）保护的RS-485收发器。

ADM3095E还具有一个逻辑供电引脚VIO，用于灵活的数字接口，可在低至1.62V的电压下工作。当电源电压大于4.5V时，ADM3095E符合PROFIBUS标准，驱动器差分输出电压VoD最小为2.1V。该器件在扩展的工作温度范围内进行了全面表征，温度范围选项为-40℃至+125℃，并采用16引脚窄体SOIC封装。

• 供热通风与空调（HVAC）网络
• 工业现场总线
• 建筑自动化
• 公用设施网络
