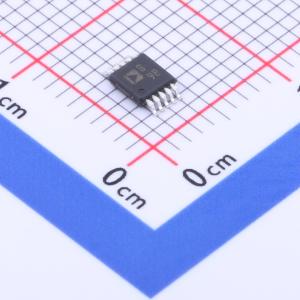

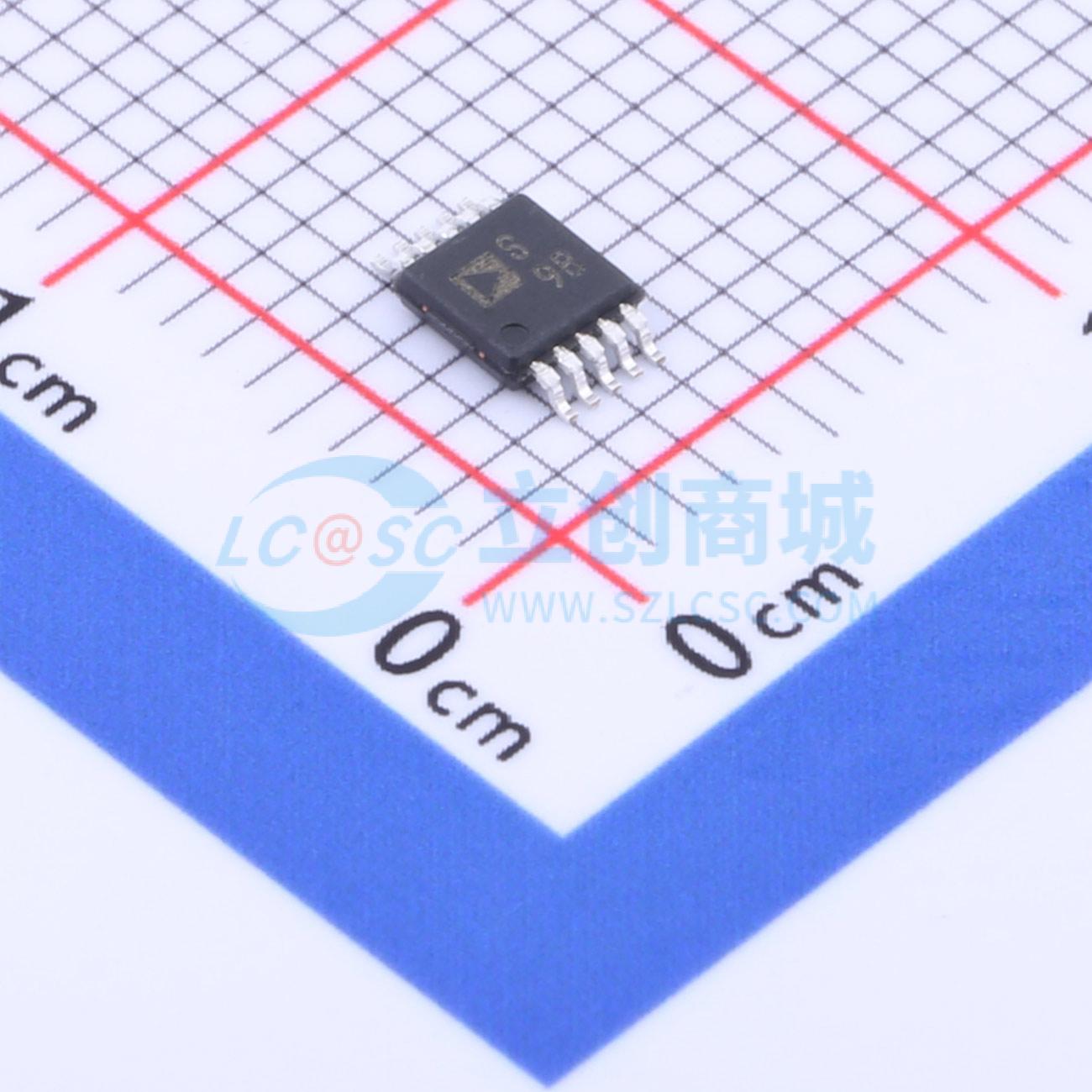

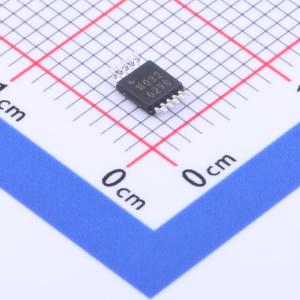

温馨提醒：图片仅供参考，商品以实物为准

ADG704BRMZ-REEL

低电压4欧姆,4通道多路复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CMOS模拟多路复用器，包含四个单通道。具有低功耗、高切换速度、低导通电阻和高带宽。
品牌名称: ADI(亚德诺)
商品型号: ADG704BRMZ-REEL
商品编号: C657576
商品封装: MSOP-10
包装方式: 编带
商品毛重: 0.167克(g)

商品参数

商品概述

ADG704是一款CMOS模拟多路复用器，包含四个单通道。该多路复用器采用先进的亚微米工艺设计，具有低功耗、高开关速度、低导通电阻、低漏电流和高带宽的特点。导通电阻曲线在整个模拟信号范围内非常平坦。这确保了在切换音频信号时具有出色的线性度和低失真。快速的开关速度也使该器件适用于视频信号切换。 ADG704可在+1.8 V至+5.5 V的单电源范围内工作，非常适合用于电池供电的仪器以及ADI公司新一代的DAC和ADC。 ADG704根据3位二进制地址线A0、A1和EN，将四个输入之一切换到公共输出端D。EN引脚为逻辑“0”时，器件禁用。 ADG704的每个开关在导通时双向导通性能相同。ADG704具有先断后通的开关动作。 ADG704采用10引脚μSOIC封装。

商品特性

+1.8 V至±5.5 V单电源供电
导通电阻2.5 Ω（典型值）
低导通电阻平坦度
-3 dB带宽>200 MHz
轨到轨操作
10引脚μSOIC封装
快速开关时间：导通时间20 ns，关断时间13 ns
典型功耗(<0.01 μW)
TTL/CMOS兼容

应用领域

电池供电系统
通信系统
采样保持系统
音频信号路由
数据采集系统
视频切换

数据手册PDF

放大查看下载PDF

优惠活动

9.1折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	4:1
	通道数	1
	工作电压	1.8V~5.5V
	导通时间(ton)	20ns

	属性	参数值
	导通电阻(Ron)	4.5Ω
	关闭时间(toff)	13ns
	工作温度	-40℃~+85℃
	导通电容(Con)	54pF
	带宽	200MHz
