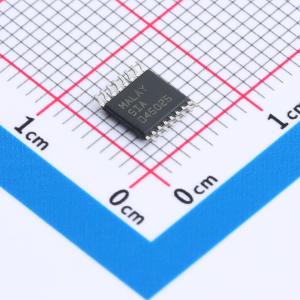

温馨提醒：图片仅供参考，商品以实物为准
ADG709BRUZ
CMOS、低压、3 Ω、4通道多路复用器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CMOS、低压、3Ω、4通道多路复用器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADG709BRUZ
- 商品编号
- C657580
- 商品封装
- TSSOP-16
- 包装方式
- 管装
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | - | |
| 电源极性 | 双电源 | |
| 工作电压 | 1.8V~5.5V | |
| 输入数/输出数 | 1/4 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 14ns@5V,35pF | |
| 静态电流(Iq) | 0.001uA |
商品概述
ADG708/ADG709 是低电压 CMOS 模拟多路复用器，分别包含八个单通道和四个差分通道。ADG708 根据3位二进制地址线 A0、A1 和 A2 的设置，将八个输入（S1 至 S8）中的一个切换到公共输出 D。ADG709 根据2位二进制地址线 A0 和 A1 的设置，将四个差分输入中的一个切换到公共差分输出。两个设备上的 EN 输入用于启用或禁用设备。当禁用时，所有通道都会关闭。低功耗和1.8 V至5.5 V的工作电源范围使得 ADG708/ADG709 非常适合电池供电的便携式仪器。所有通道都表现出先断后合的切换动作，防止了在切换通道时出现瞬时短路。这些开关基于一种改进的亚微米工艺设计，提供了低功耗的同时还具有高速切换性能、极低的导通电阻以及漏电流。导通电阻大约为几欧姆，并且在开关之间紧密匹配，在整个信号范围内非常平坦。这些部件既可以作为多路复用器也可以作为解多路复用器使用，其输入信号范围可以扩展到电源电压。ADG708/ADG709 采用16引脚 TSSOP 封装。
应用领域
- 数据采集系统
- 通信系统
- 继电器更换
- 音频和视频切换
- 电池供电系统
