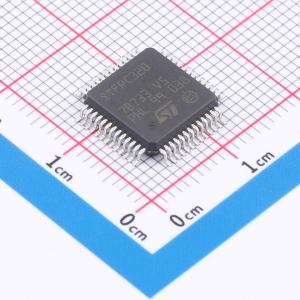

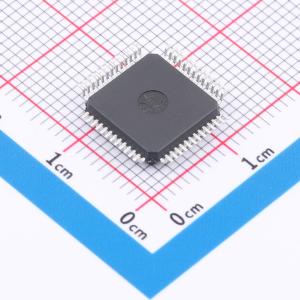

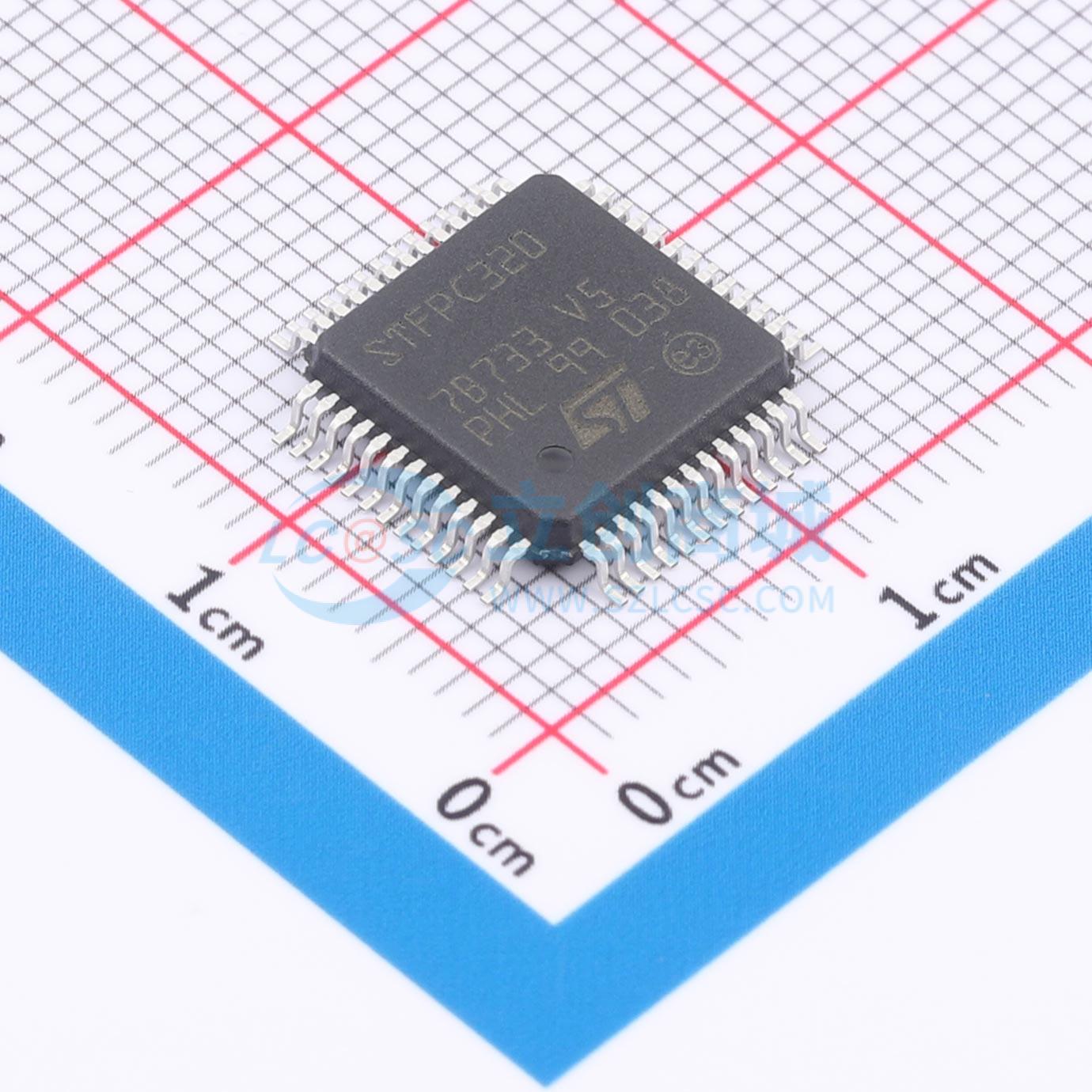

STFPC320BTR

STFPC320 设计用于将VFD驱动、按键扫描矩阵、LED驱动、红外（IR）遥控解码和实时时钟（RTC）集成到一个解决方案中。所有功能都可以通过I2C总线进行编程。在待机操作期间实现了低功耗。STFPC320为主芯片组提供待机电源管理。STFPC320采用52引脚PQFP封装。引脚分配和应用电路经过优化，便于PCB布局并具有成本节约优势。

• IC前面板VFD控制器驱动
• 为主机提供待机电源管理
• 为IC红外遥控解码器（Philips, NEC, Thomson, Sony, Matsushita）提供3.3 V (V_DD) 至 -30 V (V_SS) 的电源
• 多种显示模式（12段和16位到20段和8位）
• 高电压输出（V_DD - 最大33.3 V），驱动输出无需额外外部电阻（P-CH. 开漏加下拉电阻输出）
• 键盘扫描（最多12 x 2矩阵 = 24个键）
• LED端口（4通道，每通道最大20 mA）
• 串行I2C接口（SCL, SDA）通信协议
• 工作速度：I2C最高达400 kHz
• 可编程热键用于红外遥控命令和KEYSCAN命令
• 待机模式下低功耗
• 调光电路（8级）
• 实时时钟（精度±25秒/月）唤醒闹钟
• 内部振荡器带外部晶体用于RTC
• 提供PQFP-52封装（0.65 mm引脚间距）

• VCR，DVD和个人视频录像机
• 带有时钟功能的家庭影院，机顶盒和HTiB（一体化家庭影院）
