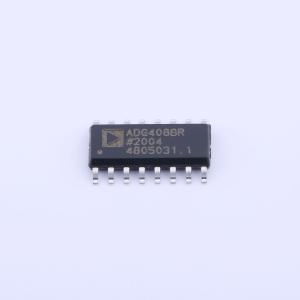

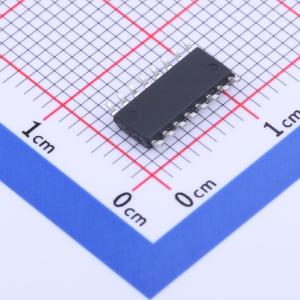

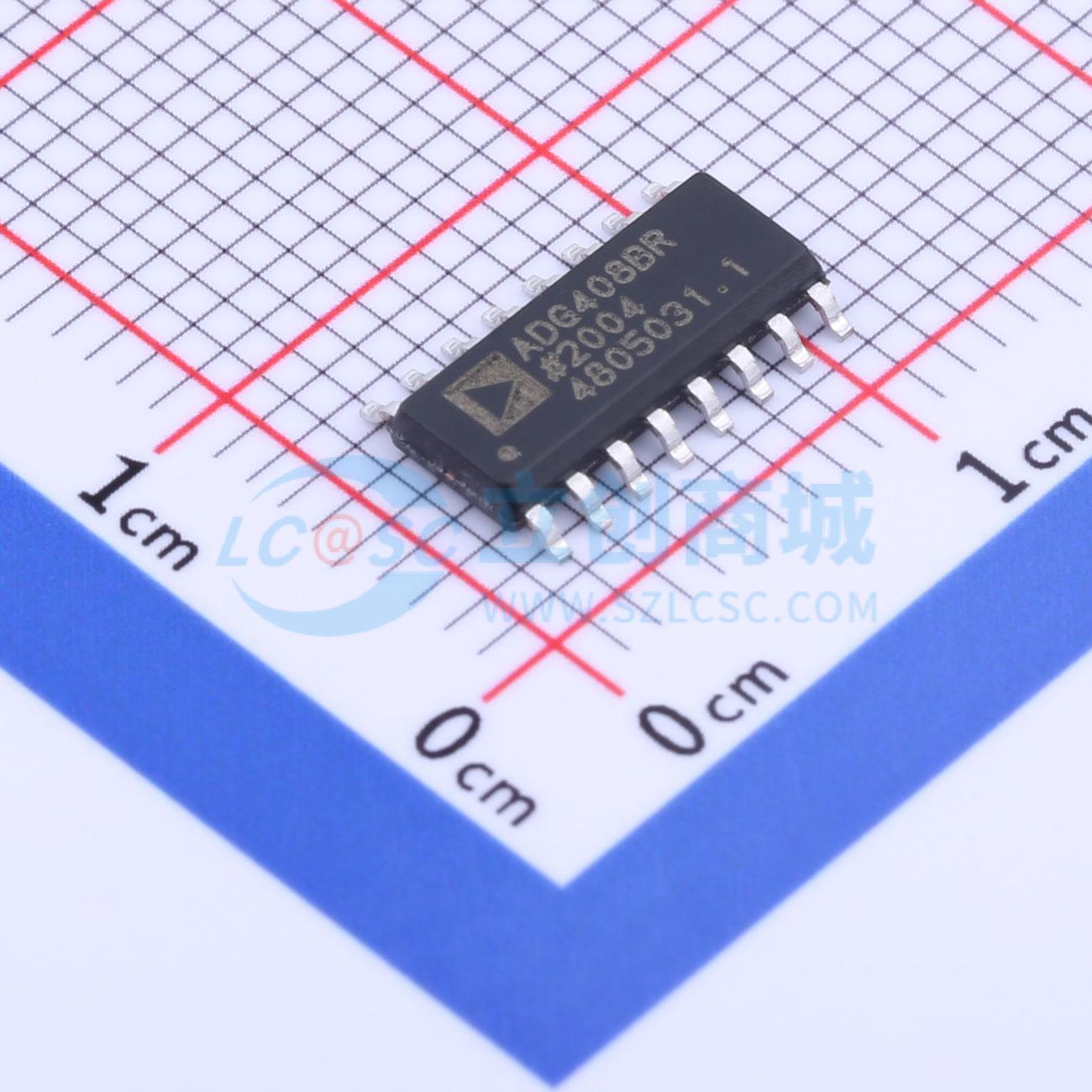

ADG408BRZ
LC2MOS, ±15 V, 8通道、高性能模拟多路复用器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LC2MOS,±15V,8通道、高性能模拟多路复用器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADG408BRZ
- 商品编号
- C655310
- 商品封装
- SOIC-16
- 包装方式
- 管装
- 商品毛重
- 0.327克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 电源极性 | 单电源 | |
| 工作电压 | 5V~12V |
| 属性 | 参数值 | |
|---|---|---|
| 输入数/输出数 | 8/1 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 5uA |
商品概述
ADG408/ADG409 是单片CMOS模拟多路复用器，分别包含八个单通道和四个差分通道。ADG408根据3位二进制地址线A0、A1和A2的设置，将八个输入中的一个切换到公共输出。ADG409则根据2位二进制地址线A0和A1的设置，将四个差分输入中的一个切换到公共差分输出。两种器件上都有一个EN输入用于启用或禁用设备。当设备被禁用时，所有通道都被关闭。
ADG408/ADG409采用增强型LC2MOS工艺设计，提供低功耗的同时保证高速切换和低导通电阻。每个通道在开启状态下双向导电性能相同，并且输入信号范围可以达到电源电压。在关闭状态下，信号电平高达电源电压时会被阻断。所有通道都表现出先断后合的切换动作，防止切换通道时出现瞬时短路。设计中固有的低电荷注入特性，使得在切换数字输入时产生的瞬态最小。
ADG408/ADG409是DG408/DG409模拟多路复用器的改进替代品。
应用领域
- 音频和视频路由
- 自动测试设备
- 数据采集系统
- 电池供电系统
- 采样保持系统
- 通信系统
