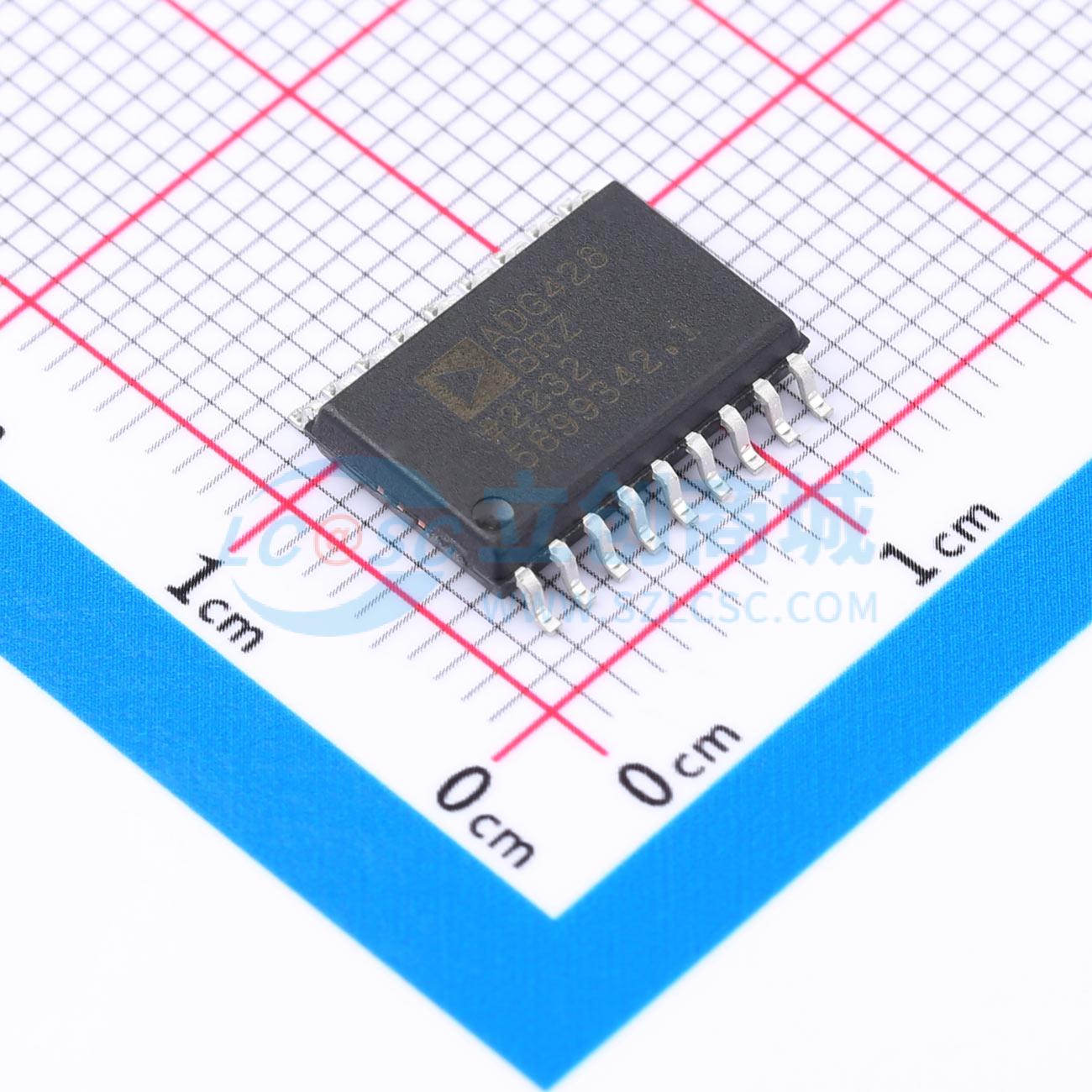

ADG428BRZ

ADG428和ADG429分别是单片CMOS模拟多路复用器，包含八个单通道和四个差分通道。片上地址和控制锁存器便于与微处理器接口。ADG428根据3位二进制地址线A0、A1和A2，将八个输入中的一个切换到公共输出。ADG429根据2位二进制地址线A0和A1，将四个差分输入中的一个切换到公共差分输出。两款器件均有一个EN输入，用于使能或禁用器件。禁用时，所有通道均关闭。在规定的整个工作温度范围内，所有控制输入、地址和使能输入均与TTL兼容。这使得该器件适用于总线控制系统，如数据采集系统、过程控制和自动测试设备（ATE），因为与TTL兼容的地址锁存器简化了数字接口设计，并减少了所需的电路板空间。

ADG428/ADG429采用增强型LC²MOS工艺设计，该工艺功耗低，同时具备高开关速度和低导通电阻。每个通道导通时，两个方向的导通性能相同，且输入信号范围可扩展至电源电压。关闭状态下，可阻断高达电源电压的信号电平。所有通道均具有先断后通的开关动作，可防止切换通道时出现瞬间短路。该设计固有的低电荷注入特性，可使数字输入切换时的瞬态现象降至最低。

ADG428/ADG429是DG428/DG429模拟多路复用器的改进替代产品。

• 电源电压Vss至VDD最大额定值为44 V
• 模拟信号范围
• 低导通电阻（典型值60Ω）
• 低功耗（最大值1.6 mW）
• 低电荷注入（典型值<4 pC）
• 快速切换
• 先断后通的开关动作
• 可直接替代DG428/DG429

• 自动测试设备
• 数据采集系统
• 通信系统
• 微处理器控制的模拟系统
• 医疗仪器
