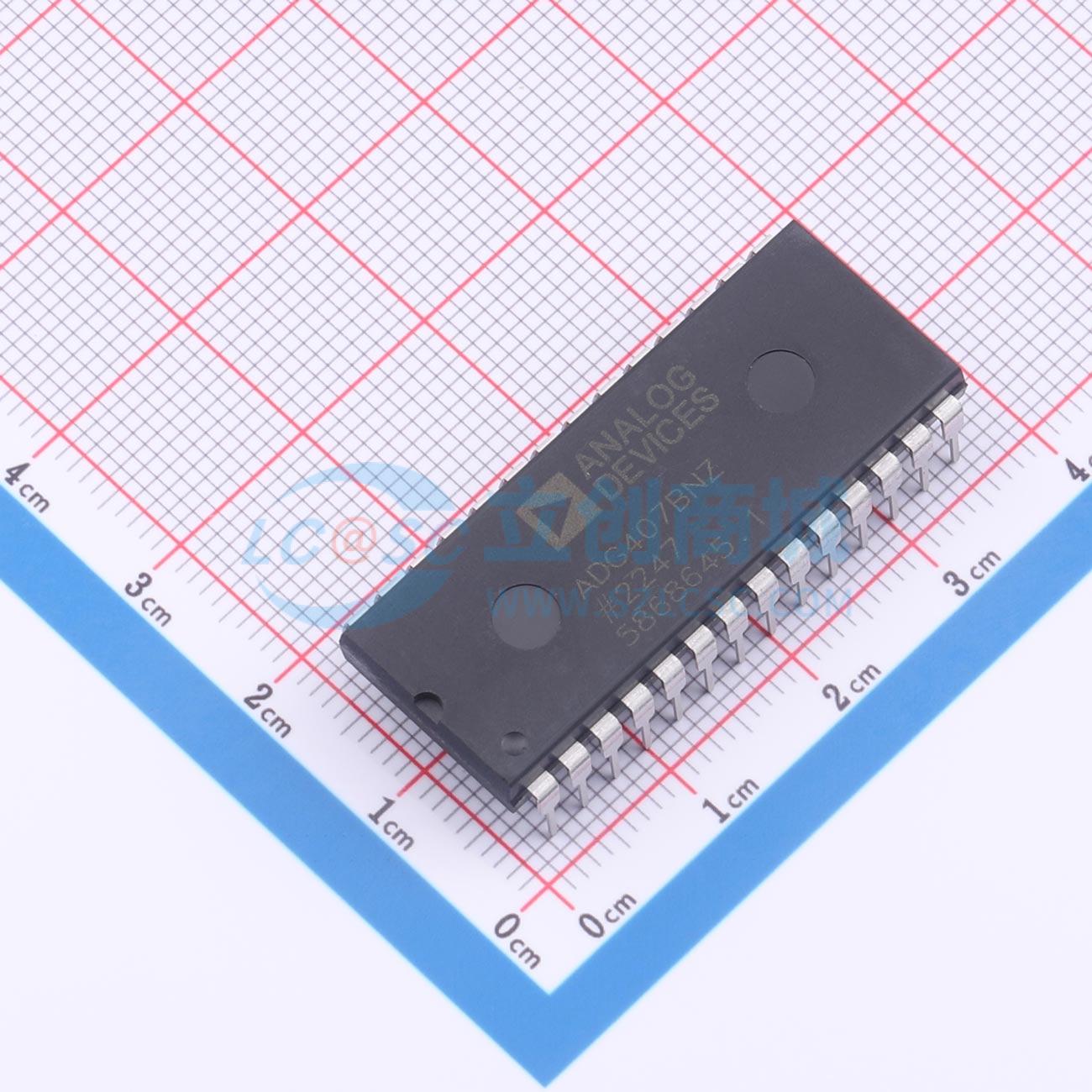

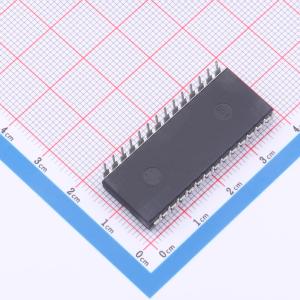

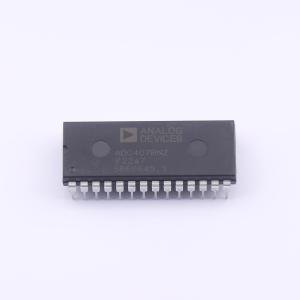

温馨提醒：图片仅供参考，商品以实物为准
ADG407BNZ
LC2MOS± 15 V、8通道、高性能模拟多路复用器
- 描述
- LC2MOS±15V、8通道、高性能模拟多路复用器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADG407BNZ
- 商品编号
- C655307
- 商品封装
- PDIP-28
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 8:1 | |
| 通道数 | - | |
| 工作电压 | -15V~15V | |
| 导通时间(ton) | 160ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 80Ω | |
| 关闭时间(toff) | 150ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 25pF |
商品概述
ADG406、ADG407和ADG426是单片CMOS模拟多路复用器。ADG406和ADG426根据4位二进制地址线A0、A1、A2和A3选择十六个输入中的一个切换到公共输出。ADG426具有片上地址和控制锁存器，便于微处理器接口。ADG407根据3位二进制地址线A0、A1和A2选择八个差分输入中的一个切换到公共差分输出。所有设备上的EN输入用于启用或禁用设备。当设备被禁用时，所有通道都被关闭。
这些多路复用器采用增强型LC2MOS工艺设计，提供低功耗，同时具备高速切换和低导通电阻。这些特性使得这些部件适用于高速数据采集系统和音频信号切换。低功耗使这些部件适合电池供电系统。每个通道在导通时双向导电性能良好，并且输入信号范围可以扩展到电源电压。在关闭状态下，高达电源电压的信号被阻断。所有通道都表现出先断后合的切换动作，防止在切换通道时出现瞬时短路。设计中固有的低电荷注入可最大限度地减少数字输入切换时的瞬态。
商品特性
- 电源最大额定值 ±44 V
- νss 至 voo 模拟信号范围
- 低导通电阻（最大 80 欧姆）
- 低功耗
- 快速切换 tON < 160 ns tOFF < 150 ns
- 先断后合切换动作
应用领域
- 音频和视频路由
- 自动测试设备
- 数据采集系统
- 电池供电系统
- 采样保持系统
- 通信系统
