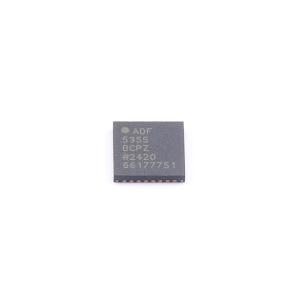

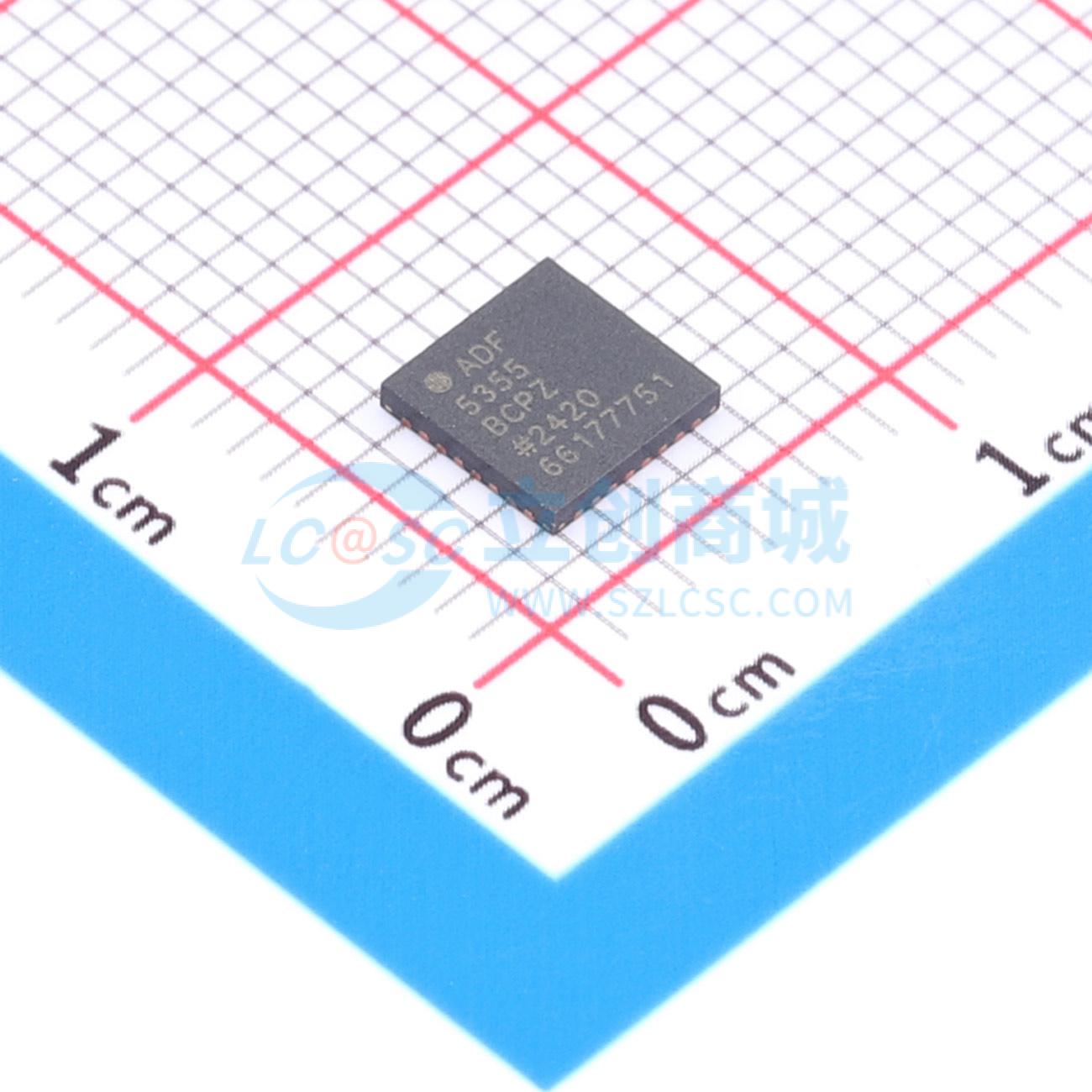

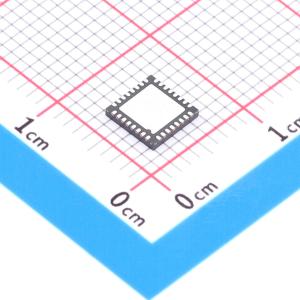

温馨提醒：图片仅供参考，商品以实物为准

ADF5355BCPZ-RL7

集成VCO的微波宽带频率合成器

品牌名称: ADI(亚德诺)
商品型号: ADF5355BCPZ-RL7
商品编号: C654713
商品封装: LFCSP-32(5x5)
包装方式: 编带
商品毛重: 0.1018克(g)

商品参数

商品概述

ADF5355与外部环路滤波器和外部参考频率配合使用时，可实现分数N或整数N锁相环（PLL）频率合成器。宽带微波VCO设计允许在一个射频（RF）输出端实现6.8 GHz至13.6 GHz的频率操作。另一个频率输出端的一系列分频器允许实现54 MHz至6800 MHz的操作。 ADF5355集成了一个VCO，其基波输出频率范围为3400 MHz至6800 MHz。此外，VCO频率连接到1、2、4、8、16、32或64分频电路，允许用户生成低至54 MHz的RF输出频率。对于需要隔离的应用，RF输出级可以静音。静音功能可通过引脚和软件控制。所有片上寄存器通过简单的三线接口进行控制。ADF5355的模拟和数字电源电压范围为3.15 V至3.45 V，电荷泵和VCO电源电压范围为4.75 V至5.25 V。ADF5355还具备硬件和软件掉电模式。

商品特性

RF输出频率范围：54 MHz至13,600 MHz
分数N合成器和整数N合成器
高分辨率38位模数
相位-频率检测器（PFD）工作频率高达125 MHz
参考频率工作频率高达600 MHz
在-40℃至+85℃温度范围内保持频率锁定
低相位噪声压控振荡器（VCO）
可编程1、2、4、8、16、32或64分频输出
模拟和数字电源：3.3 V
电荷泵和VCO电源：典型值5.0 V
逻辑兼容性：1.8 V
可编程4/5或8/9双模前置分频器
可编程输出功率电平
RF输出静音功能
模拟和数字锁定检测
支持ADIsimPLL设计工具

应用领域

无线基础设施（W-CDMA、TD-SCDMA、WiMAX、GSM、PCS、DCS、DECT）
点对点/点对多点微波链路
卫星/甚小口径终端（VSAT）
测试设备/仪器仪表
时钟生成

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	时钟发生器/频率合成器/PLL
	接口类型	三线式接口
	最大输出频率	13.6GHz

	属性	参数值
	工作电压	3.15V~3.45V
	输出通道数	2
	工作温度	-40℃~+85℃
