温馨提醒：图片仅供参考，商品以实物为准

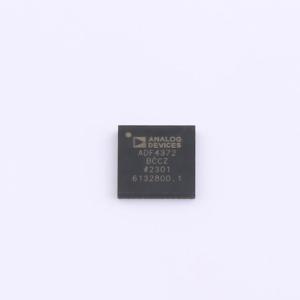

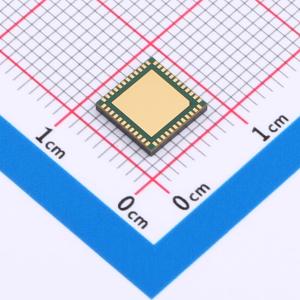

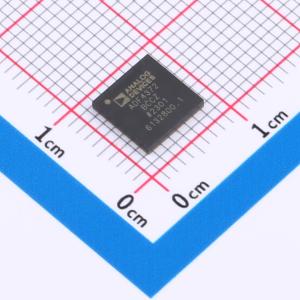

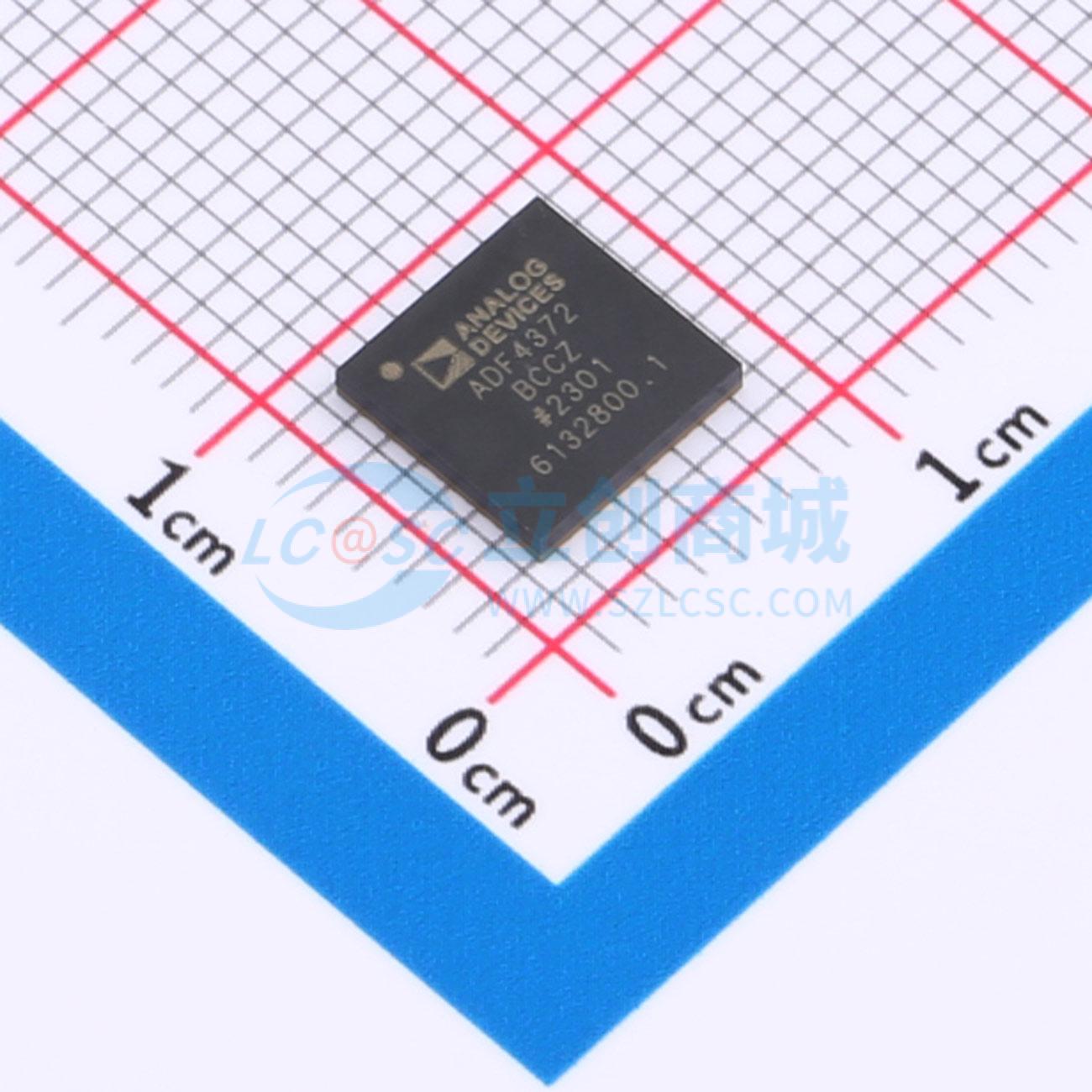

ADF4372BCCZ-RL7
带集成 VCO 的微波宽带频率合成器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 带集成VCO的微波宽带频率合成器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADF4372BCCZ-RL7
- 商品编号
- C654707
- 商品封装
- LGA-48(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟发生器/频率合成器/PLL | |
| 接口类型 | 三线式接口 | |
| 最大输出频率 | 16GHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.15V~3.45V | |
| 输出通道数 | 1 | |
| 工作温度 | -40℃~+105℃ |
商品概述
ADF4372与外部环路滤波器和外部参考频率配合使用时，可实现分数N或整数N锁相环（PLL）频率合成器。宽带微波压控振荡器（VCO）设计可产生62.5 MHz至16 GHz的频率。 ADF4372集成了一个VCO，其基波输出频率范围为4000 MHz至8000 MHz。此外，VCO频率连接到一个可进行1、2、4、8、16、32或64分频的电路，使用户能够在RF8x端产生低至62.5 MHz的射频（RF）输出频率。RF16x端的倍频器可产生8 GHz至16 GHz的频率。RFAUX8x可复制RF8x的频率范围，或允许直接访问VCO输出。为抑制倍频产生的无用产物，RF16x的倍频器和输出级之间设有谐波滤波器。 所有片上寄存器通过三线接口进行控制。ADF4372的模拟和数字电源电压范围为3.15 V至3.45 V，VCO电源电压为5 V。ADF4372还具备硬件和软件掉电模式。
商品特性
- 射频输出频率范围：62.5 MHz至16000 MHz
- 分数N合成器和整数N合成器
- 高分辨率39位分数模数
- 典型杂散fPFD：−90 dBc
- 集成均方根抖动：38 fs（1 kHz至100 MHz）
- 归一化相位噪声底：−234 dBc/Hz
- fPFD工作频率可达250 MHz
- 参考输入频率工作范围可达600 MHz
- 可编程1、2、4、8、16、32或64分频输出
- RF8x和RFAUX8x端输出频率为62.5 MHz至8000 MHz
- RF16x端输出频率为8000 MHz至16000 MHz
- 自动校准下锁定时间约为3 ms
- 旁路自动校准，典型锁定时间<30 μs
- 模拟和数字电源：典型值3.3 V
- VCO电源电压：3.3 V和5 V
- 射频输出静音功能
- 7 mm×7 mm、48引脚LGA封装
应用领域
- 无线基础设施（多载波全球移动通信系统（MC - GSM）、5G）
- 测试设备和仪器仪表
- 时钟生成
