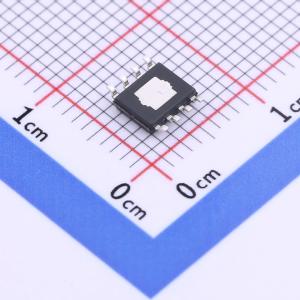

ADA4625-1ARDZ-RL

ADA4625-1是高电压、单电源、轨到轨输出(RRO)精密结型场效应晶体管(JFET)输入运算放大器，在高电压、高增益和低噪声应用中提供最佳性能。输入共模电压范围包括负电源，输出摆幅为轨到轨，可在低电压、单电源应用中最大限度地增大动态输入范围，无需对接地检测使用单独的负电压电源。

宽带宽、低噪声和低输入偏置电流的结合使ADA4625-1适合锁相环(PLL)、有源滤波放大器，以及高调谐电压(VTUNE)、压控振荡器(VCO)和前置放大器，其中的低电平信号需要放大器同时提供高放大率和宽带宽。

ADA4625-1是单位增益稳定型器件，当输入范围超过任一电源轨200 mV时，不会发生反相。输出能够驱动高达1000 pF的负载和/或600 Ω负载。

ADA4625-1的额定工作温度范围为 -40°C至 +125°C扩展工业温度范围，工作电压范围为 +5 V至 +36 V（±2.5 V至 ±18 V），额定电源电压为 +5 V和 ±18 V。ADA4625-1采用带裸露焊盘(EPAD)的8引脚SOIC封装。

• 宽增益带宽积：18 MHz（典型值）
• 高压摆率：48 V/μs（典型值）
• 低电压噪声密度：3.3 nV/√Hz（1 kHz，典型值）
• 低峰峰值噪声：0.15 μV p-p（0.7 Hz至70 Hz）
• 低输入偏置电流：±15 pA（典型值，TA = 25°C）
• 低失调电压：±80 μV（最大值，TA = 25°C）
• 失调电压漂移：±1.2 μV/°C（最大值，TA = -40°C至85°C）
• 快速建立时间：700 ns（典型值，0.07%）
• 双电源供电：±2.5 V至 ±18 V；单电源供电：5 V至36 V
• 输入电压范围包括负轨；轨到轨输出
• 高容性负载驱动能力
• 输出短路电流：±46 mA
• 无相位反转
• 单位增益稳定

• PLL滤波器放大器
• 跨阻放大器
• 光电二极管传感器接口
• 低噪声电荷放大器
