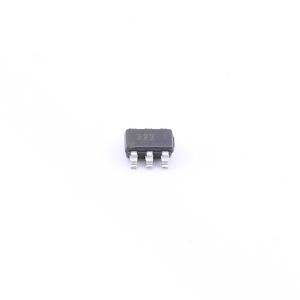

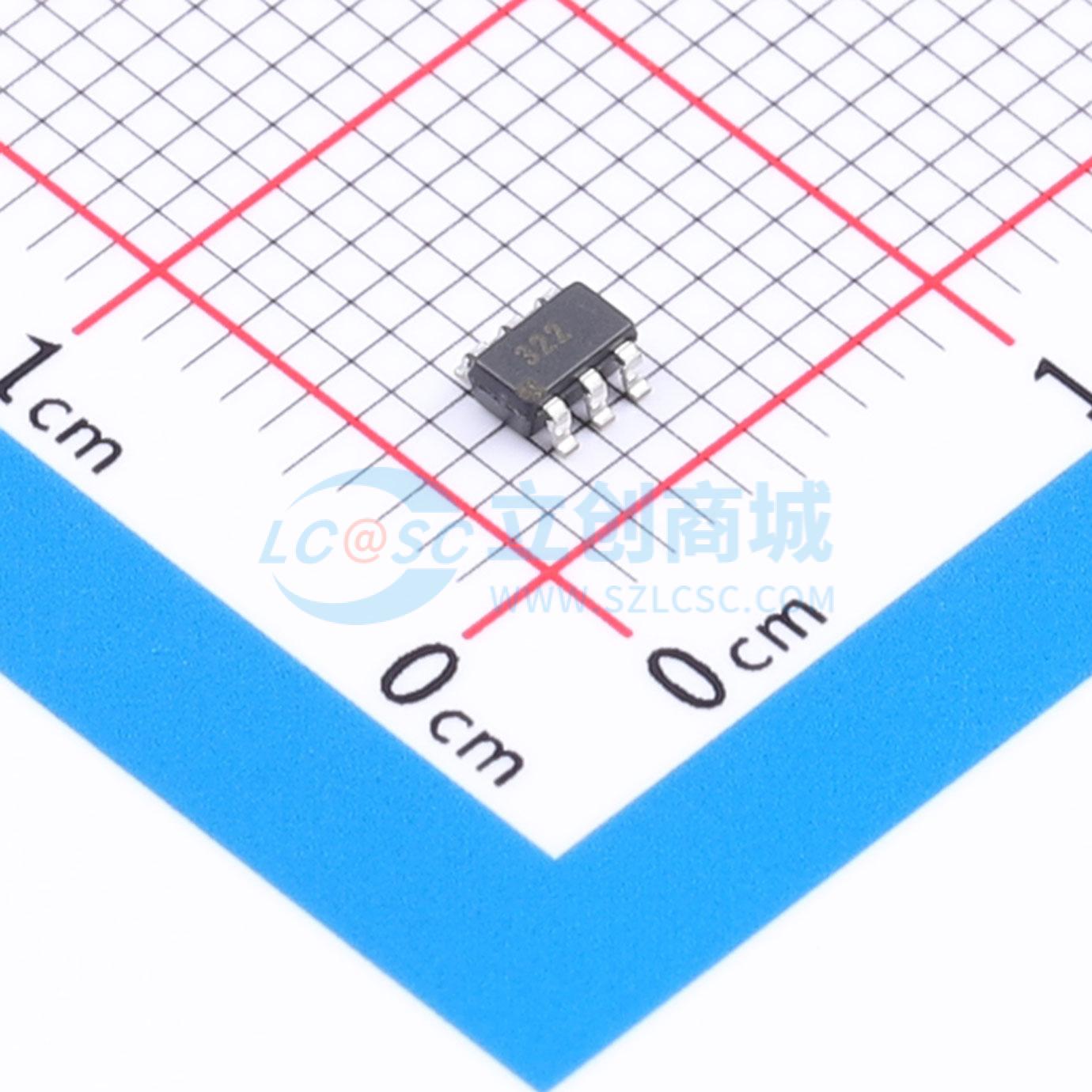

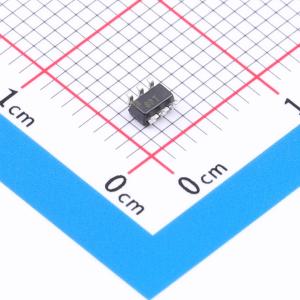

ADA4432-1BRJZ-R2

ADA4432 - 1（单端输出）和 ADA4433 - 1（差分输出）是完全集成的视频重建滤波器，在输出端集成了过压保护（电池短路[STB]保护）和接地短路（STG）保护，具备出色的视频规格和低功耗特性。STB 保护和强大的 ESD 耐受性相结合，使 ADA4432 - 1 和 ADA4433 - 1 在恶劣的汽车环境中提供卓越的保护。 ADA4432 - 1 是一款单端输入/单端输出视频滤波器，能够驱动长的后终端电缆。 ADA4433 - 1 是一款全差分视频滤波器，可作为全差分输入到差分输出，也可作为单端输入到差分输出，使其能够轻松连接差分和单端信号源。它能够以最小的线路衰减驱动双绞线或同轴电缆。差分信号处理可减少地噪声的影响，而地噪声会影响以地为参考的系统。ADA4433 - 1 非常适合在整个信号链中进行差分信号处理（增益和滤波），简化单端和差分组件之间的转换。 集成在 ADA4432 - 1 和 ADA4433 - 1 中的电池短路保护可防止由意外短路至最高 18 V 电池电压引起的直流和瞬态过压事件。电池短路保护无需使用大型输出耦合电容和其他用于保护标准视频放大器的复杂电路，节省了空间和成本。 ADA4432 - 1 和 ADA4433 - 1 采用高阶滤波器，-3 dB 截止频率响应为 10 MHz，在 27 MHz 处的抑制比为 45 dB。ADA4432 - 1 和 ADA4433 - 1 具有内部固定增益 2 V/V。这使得 ADA4432 - 1 和 ADA4433 - 1 非常适合 SD 视频应用，包括 NTSC 和 PAL。 ADA4432 - 1 和 ADA4433 - 1 可在低至 2.6 V 高至 3.6 V 的单电源下工作，同时提供最苛刻视频系统所需的动态范围。 ADA4432 - 1 和 ADA4433 - 1 采用 8 引脚、3 mm×3 mm LFCSP 封装。ADA4432 - 1 也提供 6 引脚 SOT - 23 封装。所有产品均适用于 -40℃ 至 +125℃ 的宽汽车温度范围。

• 符合汽车应用要求
• 输出过压（电池短路）保护，最高可达 18 V
• 用于线路诊断的电池短路输出标志
• 输出接地短路保护
• 五阶低通视频滤波器，在 3 MHz 内平坦度为 0.1 dB，-3 dB 带宽为 10 MHz，在 27 MHz 处抑制比为 45 dB
• 超低关断电流：典型值 13.5 μA
• 低静态电流：典型值 7.6 mA（ADA4432 - 1），典型值 13.2 mA（ADA4433 - 1）
• 低电源电压：2.6 V 至 3.6 V
• 小封装：8 引脚、3 mm×3 mm LFCSP，6 引脚 SOT - 23（仅适用于 ADA4432 - 1）
• 宽工作温度范围：-40℃ 至 +125℃

• 汽车后视摄像头
• 汽车视频电子控制单元（ECU）
• 监控视频系统
