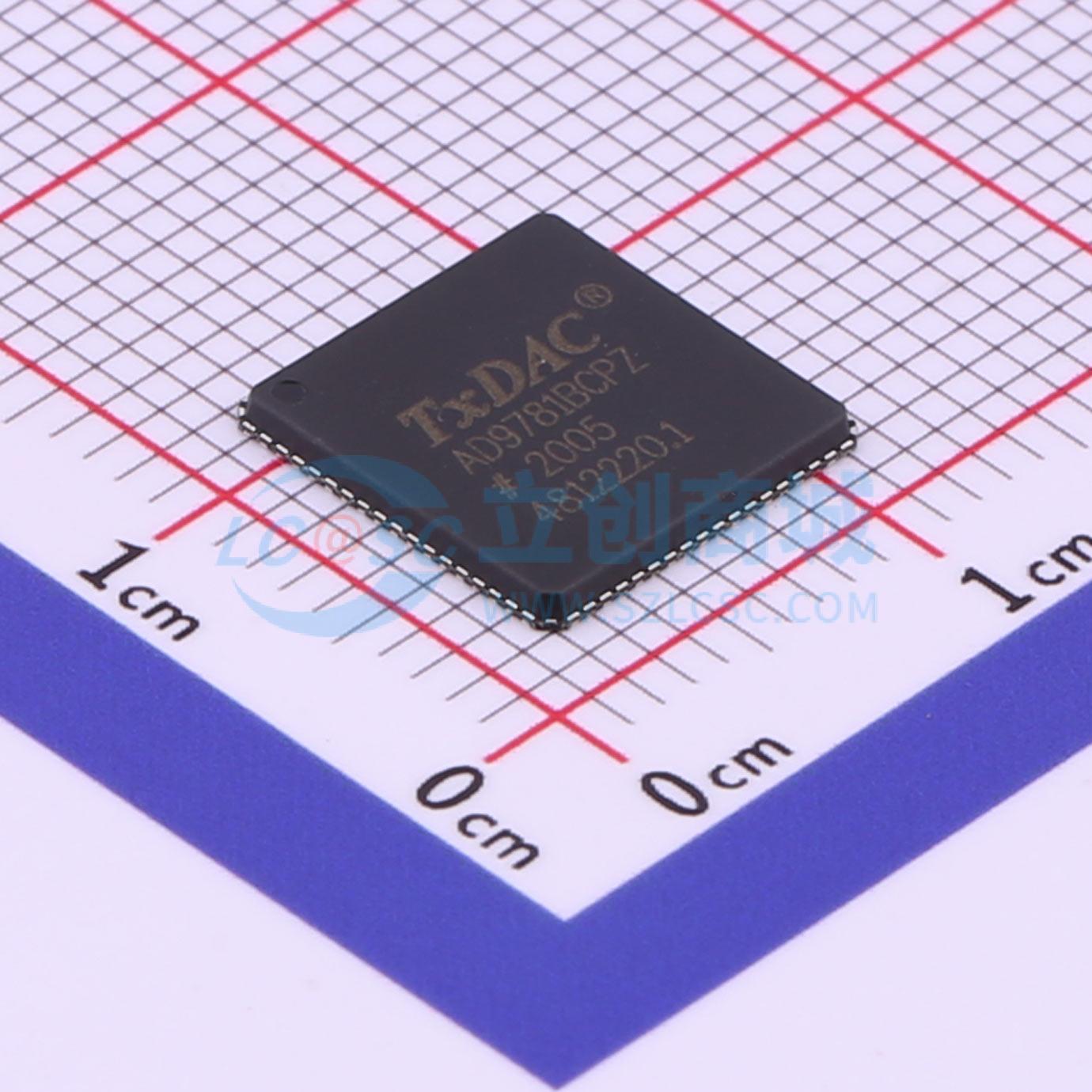

AD9781BCPZ实物图

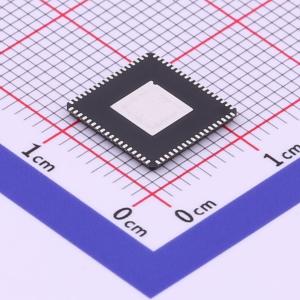

  • AD9781BCPZ商品缩略图

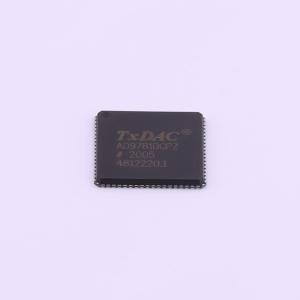

  • AD9781BCPZ商品缩略图

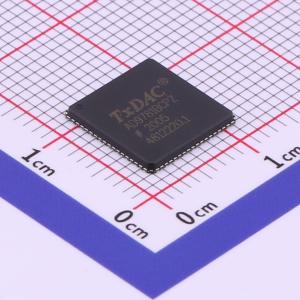

  • AD9781BCPZ商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

AD9781BCPZ

高动态范围双通道DAC

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
双通道、14位、LVDS接口、500 MSPS DAC
品牌名称
ADI(亚德诺)
商品型号
AD9781BCPZ
商品编号
C653863
商品封装
LFCSP-72(10x10)​
包装方式
托盘
商品毛重
0.25克(g)

商品参数

属性参数值
商品目录数模转换芯片DAC
分辨率14位
通道数2
接口类型SPI
工作电压1.8V~3.3V
稳定时间12.5ns
输出类型-
属性参数值
积分非线性1LSB;0.5LSB
工作温度-40℃~+85℃
采样率500MHz
基准电压源内置
基准电压源温漂30ppm/℃
数据速率500MHz

商品概述

AD9780/AD9781/AD9783 包含引脚兼容、高动态范围、分辨率为 12 位/14 位/16 位的双数模转换器 (DAC),采样率高达 500 MSPS。这些器件具备直接转换发射应用的特定功能,包括增益和失调补偿,并且能与 ADL5370 等模拟正交调制器无缝接口。 一种专有的动态输出架构通过将能量从基频转移到镜像频率,即使在奈奎斯特频率以上也能合成模拟输出。 通过串行外设接口 (SPI) 端口可实现完全可编程。对于没有控制器的应用,还提供了一些引脚可编程功能。

商品特性

  • 高动态范围双 DAC 器件
  • 低噪声和互调失真
  • 中频为 61.44 MHz 时,单载波 W-CDMA 邻道泄漏比 (ACLR) = 80 dBc
  • 创新的开关输出级可在奈奎斯特频率以上实现可用输出
  • 具有双端口或可选交错单端口操作的 LVDS 输入
  • 差分模拟电流输出的满量程可在 8.6 mA 至 31.7 mA 之间编程
  • 辅助 10 位电流 DAC,具备源/灌电流能力,用于外部失调归零
  • 内部 1.2 V 精密参考电压源
  • 采用 1.8 V 和 3.3 V 电源供电
  • 功耗 315 mW
  • 小尺寸、符合 RoHS 标准的 72 引脚 LFCSP 封装

应用领域

  • 无线基础设施
  • W-CDMA、CDMA2000、TD-SCDMA、WiMAX
  • 宽带通信
  • LMDS/MMDS、点对点通信
  • RF 信号发生器、任意波形发生器

数据手册PDF
