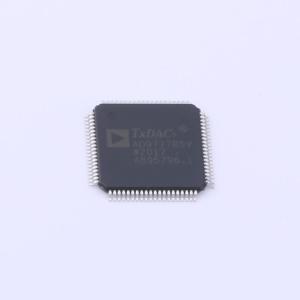

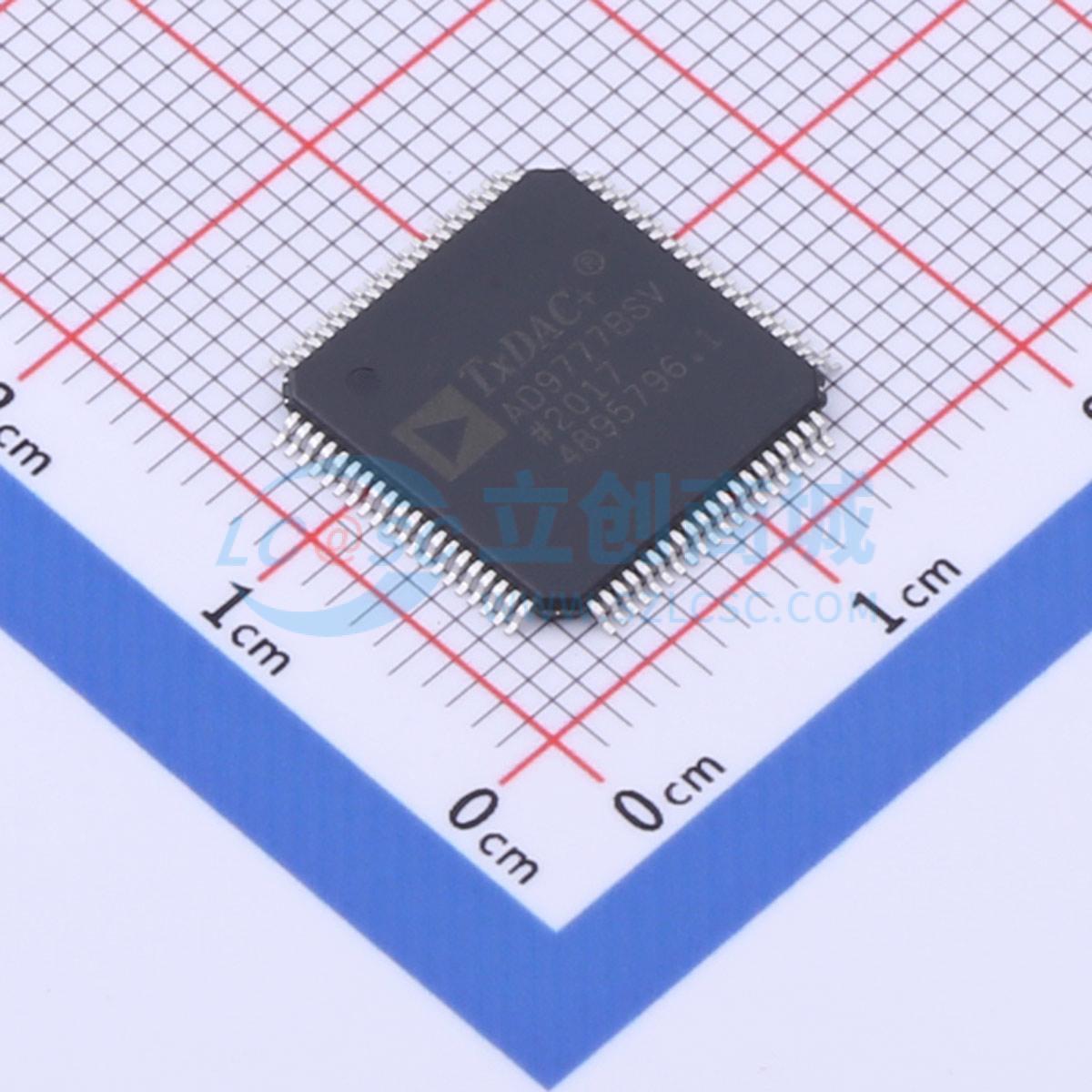

温馨提醒：图片仅供参考，商品以实物为准
AD9777BSVZ
16位，160 MSPS 2倍/4倍/8倍插值双通道TxDAC+ D/A转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 16位、160MSPS、2x/4x/8x插值、双通道TxDAC®®数模转换器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD9777BSVZ
- 商品编号
- C653841
- 商品封装
- TQFP-80-EP(12x12)
- 包装方式
- 托盘
- 商品毛重
- 13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 16位 | |
| 通道数 | 2 | |
| 接口类型 | SPI | |
| 工作电压 | 3.1V~3.5V | |
| 稳定时间 | 11ns | |
| 输出类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 3LSB | |
| 工作温度 | -40℃~+85℃ | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 50ppm/℃ | |
| 数据速率 | 160MHz；400MHz | |
| 静态电流 | 72.5mA |
商品特性
- 16位分辨率，160 MSPS/400 MSPS输入/输出数据速率
- 可选2x/4x/8x插值滤波器
- 可编程通道增益和偏移调整
- f5/4、f5/8数字正交调制能力
- 适用于70 MHz +中频的直接中频传输模式
- 支持镜像抑制架构
- 完全兼容sp|∞端口
- 出色的交流性能：在2 MHz至35 MHz范围内无杂散动态范围（SFDR）为−73 dBc；在V = 19.2 MHz时，WCDMA邻道功率比（ACPR）为71 dB
- 内部锁相环（PLL）时钟倍频器
- 可选内部时钟分频器
- 通用时钟输入：差分/单端正弦波或与TTL/CMOS/LVPECL兼容
- 通用输入数据接口：二进制补码/原码数据编码；双端口或单端口交错输入数据
- 单3.3 V电源供电
- 功耗：在3.3 V时典型值为1.2 W
- 片上1.2 V参考电压
- 80引脚薄型四方扁平封装，外露焊盘（TQFP_EP）
应用领域
- 通信
- 模拟正交调制架构
- 3G、多载波GSM、时分多址（TDMA）、码分多址（CDMA）系统
- 宽带无线、点对点微波无线电
- 仪器仪表/自动测试设备（ATE）
