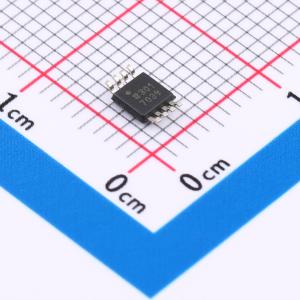

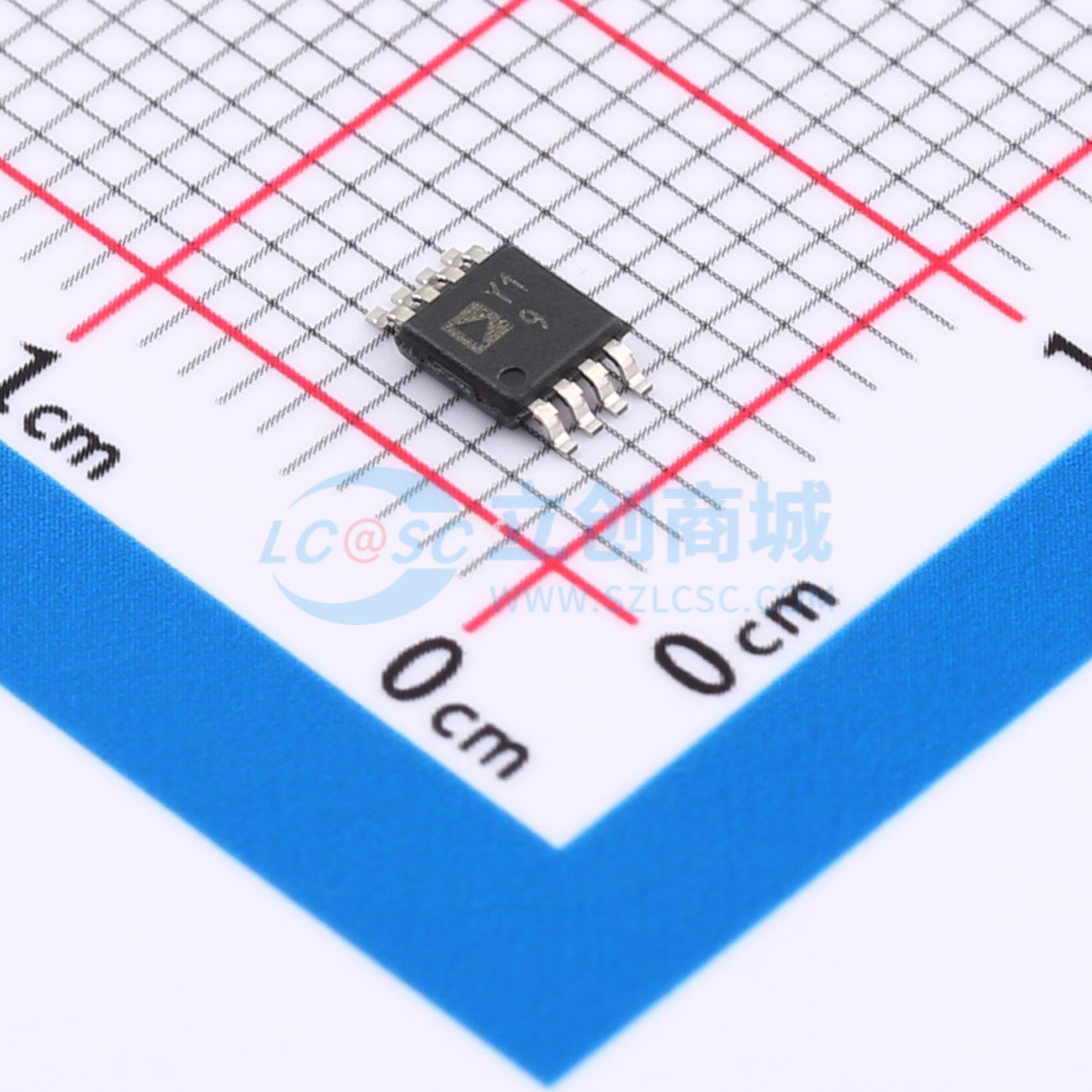

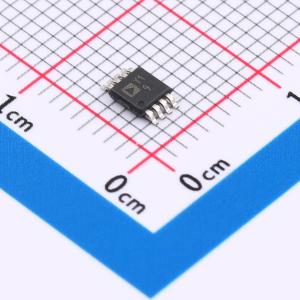

温馨提醒：图片仅供参考，商品以实物为准
AD8226BRMZ-RL
宽电源电压范围、轨到轨输出仪表放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AD8226是一款低成本、宽电源电压范围仪表放大器，仅需要一个外部电阻来设置增益，增益范围为1至1000。它被设计为可工作于各种信号电压的情况下。宽输入范围和轨到轨输出使信号可充分利用供电轨。由于输入范围能够降到负电源电压以下，因此无需双电源便可放大接近地电压的小信号。该器件采用±1.35 V至±18 V的双电源供电或2.2 V至36 V单电源供电。鲁棒的AD8226输入设计用于与实际传感器相连。除具有宽工作电压范围外，它还能处理超出供电轨的电压。例如，采用±5 V电源供电时，输入端的电压即使达到±35 V也保证不会损坏该器件。最小及最大输入偏置电流特性有利于开路故障检测。AD8226非常适合多通道、空间受限的工业应用。与其它低成本、低功耗仪表放大器不同，该器件的最小增益为1，并且可以轻松处理±10 V信号。MSOP封装和125°C额定温度使它在高度紧凑、密不透风的设计中大有可为。AD8226提供8引脚MSOP和SOIC两种封装，额定工作温度范围为 -40°C至 +125°C。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8226BRMZ-RL
- 商品编号
- C652549
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.053克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 90dB | |
| 输入偏置电流(Ib) | 27nA | |
| 输入失调电压(Vos) | 100uV | |
| 增益带宽积(GBP) | 1.5MHz | |
| 压摆率(SR) | 0.4V/us | |
| 输出电流 | 13mA | |
| 轨到轨 | 轨到轨输出 | |
| 输出类型 | - | |
| 静态电流(Iq) | 350uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 工作温度 | -40℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 22nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 500pA | |
| 输入失调电流温漂(Ios TC) | 5pA/℃ | |
| 单电源 | 2.2V~36V | |
| 双电源(Vee ~ Vcc) | 1.35V~18V；-18V~-1.35V | |
| 电源纹波抑制比(PSRR) | 100dB | |
| 稳定时间 | 25us |
商品概述
AD8226是一款低成本、宽电源电压范围仪表放大器，仅需要一个外部电阻来设置增益，增益范围为1至1000。
它被设计为可工作于各种信号电压的情况下。宽输入范围和轨到轨输出使信号可充分利用供电轨。由于输入范围能够降到负电源电压以下，因此无需双电源便可放大接近地电压的小信号。该器件采用±1.35 V至±18 V的双电源供电或2.2 V至36 V单电源供电。
鲁棒的AD8226输入设计用于与实际传感器相连。除具有宽工作电压范围外，它还能处理超出供电轨的电压。例如，采用±5 V电源供电时，输入端的电压即使达到±35 V也保证不会损坏该器件。最小及最大输入偏置电流特性有利于开路故障检测。
AD8226非常适合多通道、空间受限的工业应用。与其它低成本、低功耗仪表放大器不同，该器件的最小增益为1，并且可以轻松处理±10 V信号。MSOP封装和125°C额定温度使它在高度紧凑、密不透风的设计中大有可为。
AD8226提供8引脚MSOP和SOIC两种封装，额定工作温度范围为 -40°C至 +125°C。
商品特性
- 通过一个外部电阻设置增益，增益范围：1至1000
- 输入电压可低至地电压以下
- 输入受到保护，可高于电源电压
- 极宽电源电压范围：单电源：2.2 V至36 V；双电源供电：±1.35 V至±18 V
- 带宽 (G = 7)：1.5 MHz
- 共模抑制比 (G = 1)：对于BR模型最低为90 dB
- 输入噪声：22 nV/√Hz
- 典型电源电流：350 μA
- 额定温度：-40°C至 +125°C
- 8引脚SOIC和MSOP封装
应用领域
- 工业过程控制
- 桥式放大器
- 医疗仪器
- 便携式数据采集
