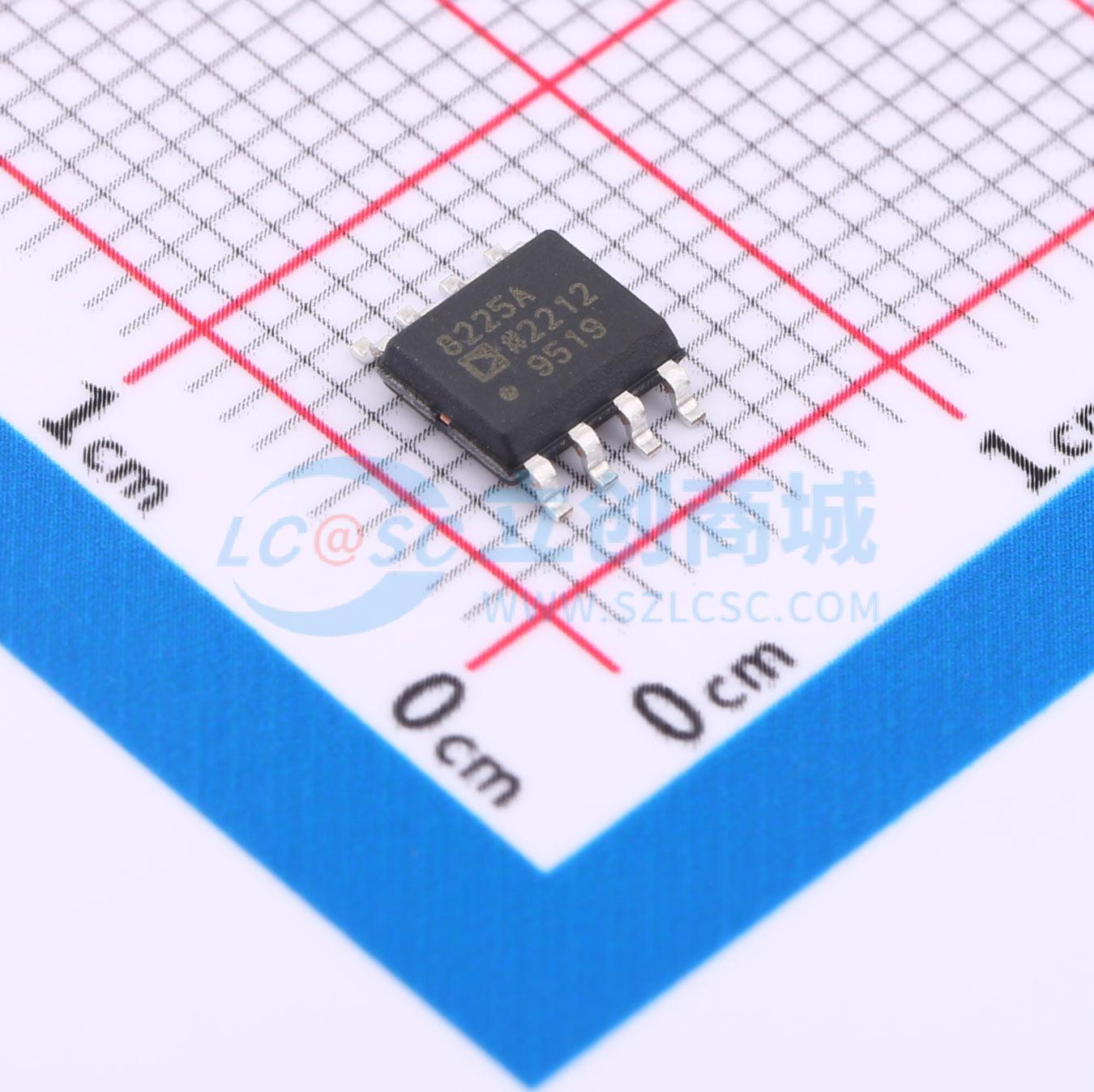

温馨提醒：图片仅供参考，商品以实物为准
AD8225ARZ
增益为5的精密仪表放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AD8225 是一款具有固定增益为5的仪表放大器，其性能设定了新的标准。AD8225出色的共模抑制比（CMRR）能够抑制高频共模电压（在10 kHz时最小80 dB）。因此，即使在较高的环境噪声水平下，如来自公用线路、工业设备和其他辐射源的噪声，也能被有效抑制。扩展的共模电压范围使得AD8225能够在存在高共模直流电压的情况下提取低电平差分信号，即使是在低供电电压条件下也是如此。来自公用线路的环境电气噪声存在于60 Hz及其谐波频率上。工作在400 Hz下的电源系统会在飞机仪表组中产生高噪声环境。如果要拒绝由电力系统产生的噪声，则需要在整个频率范围内保持良好的CMRR性能。AD8225从直流到10 kHz的CMRR性能可以抑制来自公用系统、电机、工厂车间维修设备、开关电源和医疗设备的噪声。结合低输入偏置电流与高达5 V/µs的高摆率，使AD8225非常适合多路复用应用。AD8225提供了卓越的直流精度，最大输入失调电压为150 µV，漂移为2 µV/°C。增益漂移不超过5 ppm/°C。无论使用单电源还是双电源供电，固定增益为5以及宽输入共模电压范围都使得AD8225非常适合患者监测应用。AD8225采用8引脚SOIC封装，并且在-40°C至+85°C的标准工业温度范围内进行了规格定义。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8225ARZ
- 商品编号
- C652545
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.64克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 86dB | |
| 输入偏置电流(Ib) | 1.2nA | |
| 输入失调电压(Vos) | 150uV | |
| 增益带宽积(GBP) | 900kHz | |
| 压摆率(SR) | 5V/us | |
| 输出电流 | 18mA | |
| 静态电流(Iq) | 1.2mA | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 45nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 500pA | |
| 输入失调电流温漂(Ios TC) | 1.5pA/℃ | |
| 单电源 | 3.4V~36V | |
| 双电源(Vee ~ Vcc) | -18V~-1.7V；1.7V~18V | |
| 电源纹波抑制比(PSRR) | 100dB | |
| 稳定时间 | 3.4us |
商品概述
AD8225是一款固定增益为5的仪表放大器，树立了性能新标准。AD8225卓越的共模抑制比（CMRR）能够抑制高频共模电压（在10 kHz时最小为80 dB）。因此，它可以抑制来自公用线路、工业设备和其他辐射源的更高环境噪声水平。扩展的共模电压（CMV）范围使AD8225即使在低电源电压下，也能在高共模直流电压水平下提取低电平差分信号。 AD8225的CMRR性能可抑制来自公用系统、电机、工厂车间的维修设备、开关电源和医疗设备的噪声。 低输入偏置电流与5 V/µs的高压摆率相结合，使AD8225非常适合多路复用应用。 AD8225具有出色的直流精度，最大输入失调电压为150 µV，失调电压漂移为2 µV/℃。增益漂移为5 ppm/℃或更低。 AD8225可采用单电源或双电源供电，固定增益为5且输入共模电压范围宽，使其非常适合患者监护应用。 AD8225采用8引脚SOIC封装，工作温度范围为标准工业温度范围 - 40℃至 + 85℃。
商品特性
- 无需外部组件
- 增益为5，高度稳定，工厂校准
- 低功耗，最大电源电流为1.2 mA
- 宽电源电压范围（±1.7 V至±18 V）
- 单电源和双电源供电
- 出色的动态性能：高CMRR，直流时最小为86 dB，10 kHz时最小为80 dB；宽带宽，单电源4 V至36 V时为900 kHz；高压摆率，最小为5 V/µs
- 出色的直流精度：低增益漂移，最大为5 ppm/℃；低输入失调电压，最大为150 µV；低失调电压漂移，最大为2 µV/℃；低输入偏置电流，最大为1.2 nA
应用领域
- 患者监护仪
- 电流变送器
- 多路复用系统
- 4至20 mA转换器
- 桥式传感器
- 传感器信号调理
