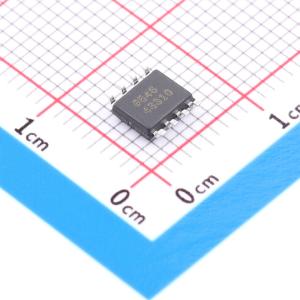

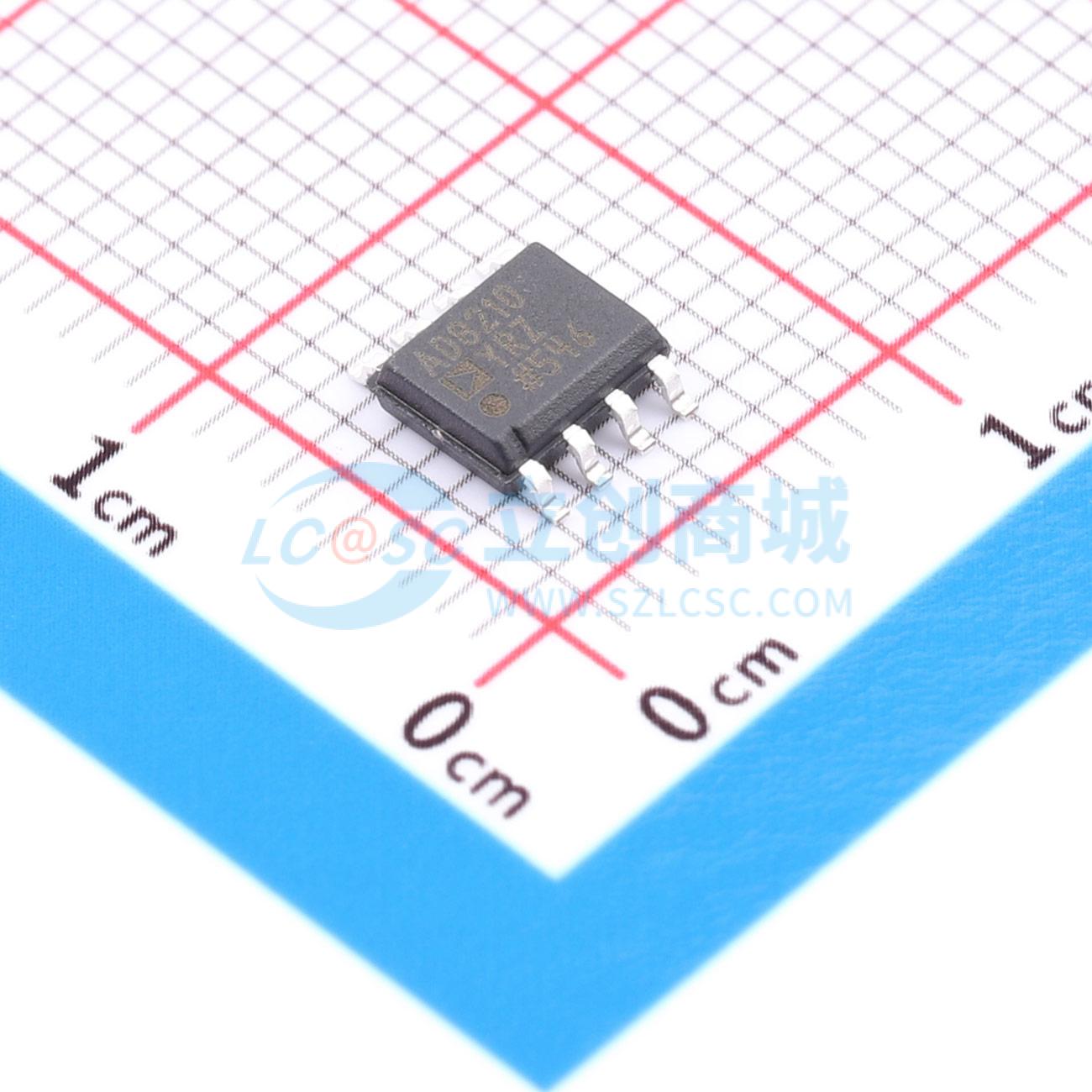

温馨提醒：图片仅供参考，商品以实物为准

AD8210YRZ-REEL

高压双向电流检测监控器

品牌名称: ADI(亚德诺)
商品型号: AD8210YRZ-REEL
商品编号: C652483
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.15克(g)

商品参数

商品概述

单电源差分放大器，非常适合在存在大共模电压的情况下放大小差分电压。工作输入共模电压范围为 -2V 至 +65V。典型电源电压为 5V。采用 SOIC 封装。工作温度范围为 -40°C 至 +125°C。在整个温度范围内出色的交流和直流性能，可将测量环路中的误差降至最低。失调漂移和增益漂移分别保证最大为 8 μV/°C 和 20 ppm/°C。通过使用 VREF1 引脚和 VREF2 引脚，在 5V 电源下，输出失调可在 0.05V 至 4.9V 之间调节。将 VREF1 引脚连接到 V+ 引脚，VREF2 引脚连接到 GND 引脚时，输出设置为半量程。将 VREF1 和 VREF2 都连接到 GND 会使输出为单极性，从接近地电位开始。将 VREF1 和 VREF2 都连接到 V+ 会使输出为单极性，从接近 V+ 开始。通过向 VREF1 和 VREF2 施加外部电压，可以获得其他失调值。

商品特性

±4000 VHBM 静电放电保护
高共模电压范围：工作范围 -2V 至 +65V，耐受范围 -5V 至 +68V
缓冲输出电压
5mA 输出驱动能力
宽工作温度范围：-40°C 至 +125°C
比例式半量程输出失调
出色的交流和直流性能：典型失调漂移 1 μV/°C，典型增益漂移 10 ppm/°C，直流时典型共模抑制比 120dB，100kHz 时典型共模抑制比 80dB
提供 8 引脚 SOIC 封装
符合汽车应用要求

应用领域

电流检测
电机控制
变速器控制
柴油喷射控制
发动机管理
悬架控制
车辆动态控制
直流 - 直流转换器

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(2500个/圆盘，最小起订量 2500 个)

个

起订量：2500 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	-2V~65V
	增益	20V/V

	属性	参数值
	带宽	450kHz
	输入偏置电流(Ib)	-
	输入失调电压(Vos)	-
	工作温度	-40℃~+125℃
