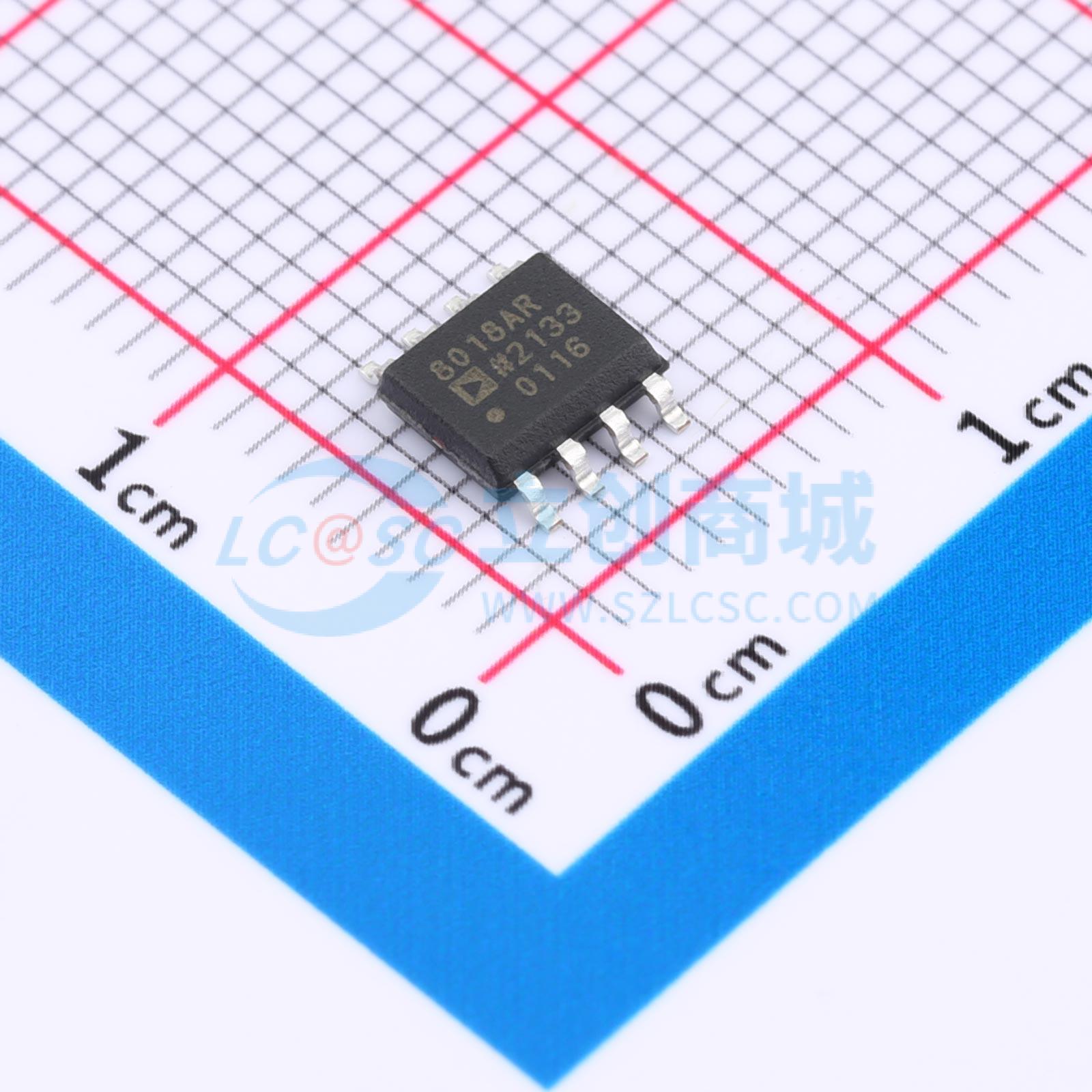

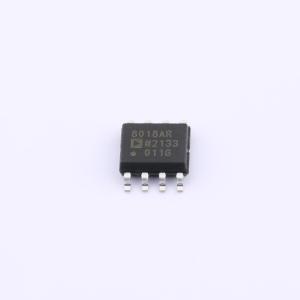

AD8018ARZ

AD8018 适用于单电源（5 V）xDSL 调制解调器，其中高输出电流和低失真是实现最大传输距离的关键。双高速放大器能够将低失真信号驱动到接近电源轨 0.5 V 的范围内。每个放大器可以向 10 Ω（差分）负载驱动 400 mA 电流，同时保持 -82 dBc 的带外 SFDR。AD8018 提供了灵活的待机和关断模式。两个数字逻辑位（PWDN1 和 PWDN0）可用于将 AD8018 置于三种模式之一：全功率、待机（输出低阻抗）和关断（输出高阻抗）。

AD8018 采用 ADI 的高速 XFCB（eXtra Fast Complementary Bipolar）工艺制造，其高带宽和快速摆率可将失真降至最低，同时消耗最小的功率。AD8018 的静态电流仅为每放大器 9 mA。AD8018 的驱动能力封装在紧凑的 8 引脚热海岸线 SOIC 和 14 引脚 TSSOP 封装中。低失真、轨到轨输出电压和小封装中的高电流驱动使 AD8018 成为低成本 USB、PCMCIA 和 PCI 客户端设备的理想选择，适用于 ADSL、SDSL、VDSL 和专有 xDSL 系统。两种型号的工作温度范围为 -40°C 至 +85°C。

• 理想的xDSL线路驱动放大器，适用于USB、PCMCIA或基于PCI的用户驻地设备（CPE）。AD8018在5V供电下提供最大传输距离，在反向端接、变压器耦合700Ω负载上驱动16dBm功率的同时保持-82dBc的带外SFDR。
• 轨到轨输出电压和高输出电流驱动
• 在差分负载70Ω @ 8 V p-p下输出400mA电流
• 低单音失真 –86 dBc最差谐波，6 pp into 差分10 @ 100 kHz
• 低噪声 4.5 nV/√Hz 电压噪声密度，100 kHz
• 带外SFDR = -82 dBc，144 kHz至500 kHz，R_LOAD = 12.5 Ω，P_LINE = 13 dBm
• 低功耗操作 3.3 V至8 V电源范围 两个逻辑位用于待机和关断
• 低电源电流 每个放大器9 mA（典型值）
• 电流反馈放大器
• 高速 130 MHz带宽（–3 dB） 300 V/μs摆率

• xDSL USB, PCI, PCMCIA 卡
• 消费级 DSL 调制解调器
• 扭绞对线路驱动器
