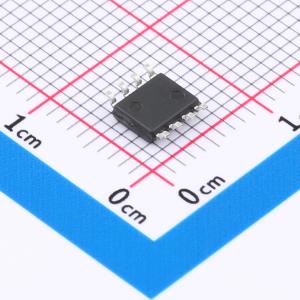

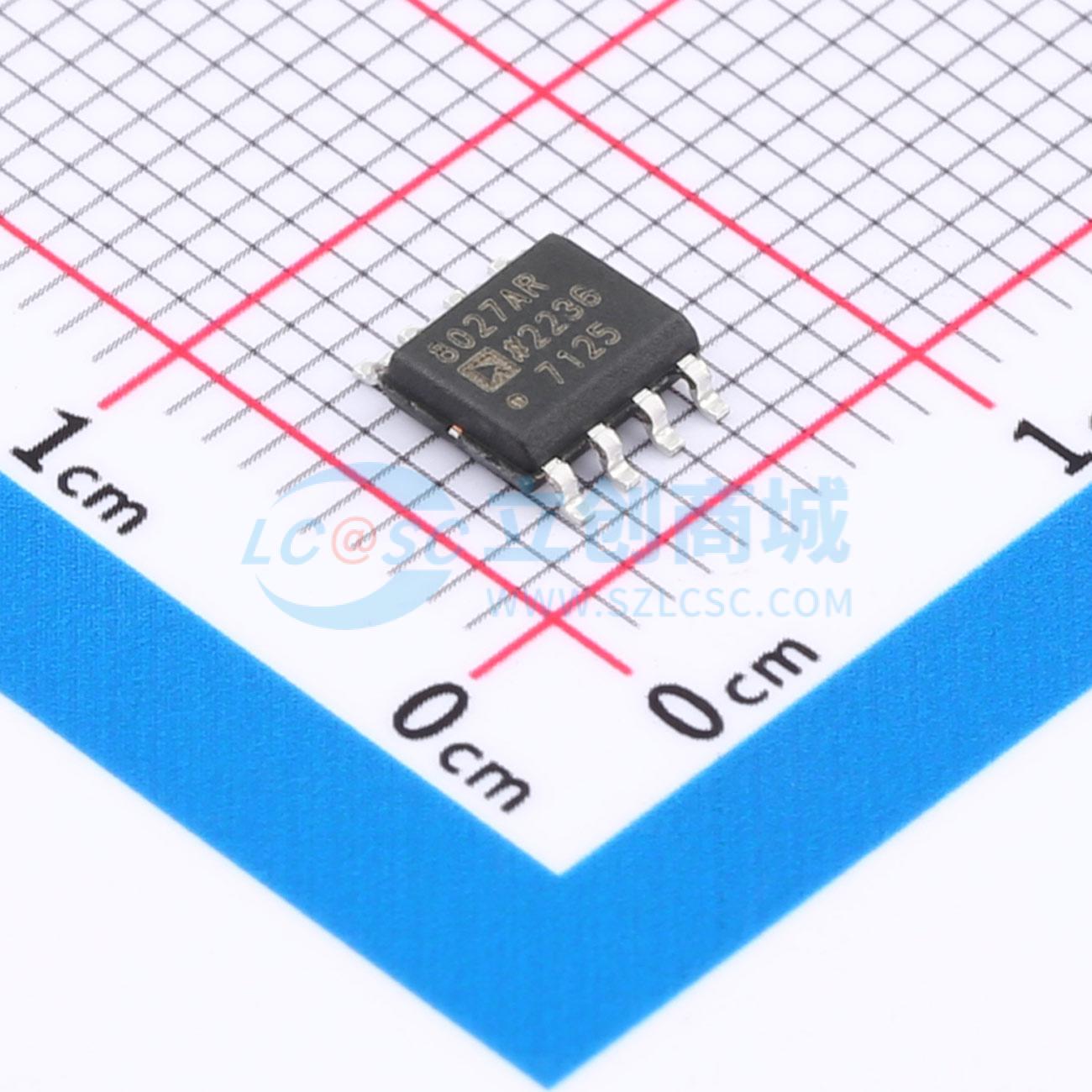

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 12V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 900uV | |
| 输入失调电压温漂(Vos TC) | 1.5uV/℃ | |
| 压摆率(SR) | 100V/us | |
| 输入偏置电流(Ib) | 6uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 4.3nV/√Hz@100kHz | |
| 共模抑制比(CMRR) | 110dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | - | |
| 输出电流 | - | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~12V |
商品概述
AD8027/AD8028是具有轨到轨输入和输出的高速放大器，工作电压低，并专门针对高性能和宽动态信号范围进行了优化。两款器件具有低噪声 (4.3nV/√Hz、1.6pA/√Hz)和低失真(1MHz时120dBc)特性。在使用一小部分或全部输入动态范围且要求低失真的应用中，AD8027/AD8028是理想之选。 当输入信号超越某一阈值电压时，许多轨到轨输入放大器的输入级便会从一个差分对切换到另一个差分对，这会引起失真。AD8027/AD8028具有一个独特的特性，允许用户可以通过SELECT引脚选择输入交越阈值电压。 借助此特性，可以控制互补晶体管输入对的切换电压。AD8027/AD8028本身还具有低交越失真特性。 宽电源电压范围(2.7V至12V)和宽带宽 (190MHz)，则使AD8027/AD8028放大器适合各种需要高速度和高性能并采用低电源电压的应用。AD8027/AD8028以低静态电流实现高性能，每个放大器的静态电流典型值仅为 6.5mA。AD8027/AD8028具有一种通过SELECT引脚进行控制的关断模式。 AD8027/AD8028提供SOIC - 8、MSOP - 10和SOT - 23 - 6三种封装，额定工作温度范围为 - 40°C至 +125°C工业温度范围。
商品特性
- 高速
- 3dB带宽：190MHz (G = +1)
- 压摆率：100V/μs
- 低失真
- SFDR: 120dBc@1MHz
- SFDR: 80dBc@5MHz
- 可选输入交越阈值
- 低噪声
- 4.3nV/√Hz
- 1.6pA/√Hz
- 低失调电压：900μV（最大值）
- 低功耗：每个放大器6.5mA工作电流
- 关断模式
- 无反相：VIN>|Vs|+200mV
- 宽电源电压范围：2.7V至12V
- 小型封装：SOIC - 8、SOT - 23 - 6、MSOP - 10
应用领域
- 滤波器
- ADC驱动器
- 电平转换
- 缓冲
- 专业视频设备
- 低压仪器仪表
