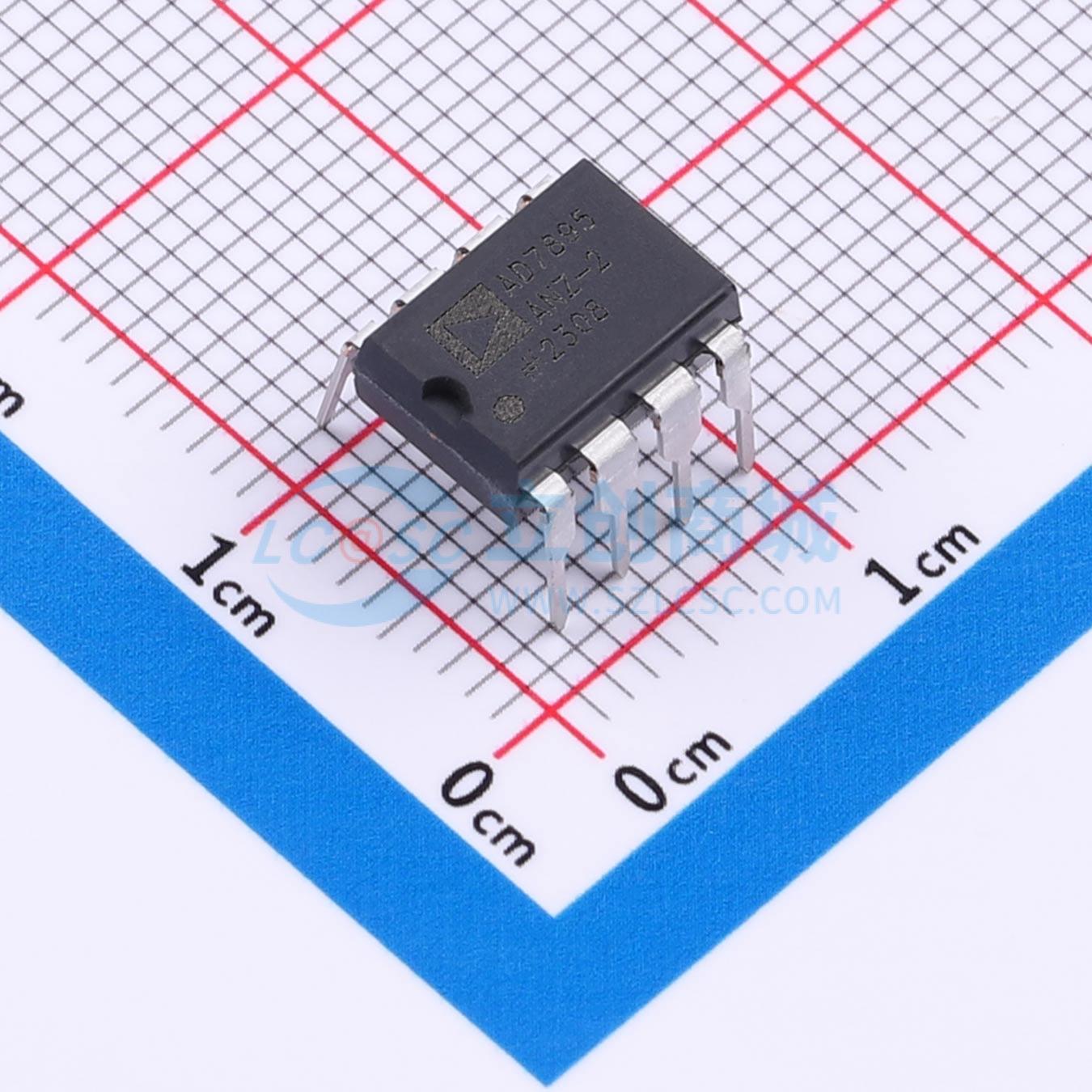

AD7895ANZ-2实物图

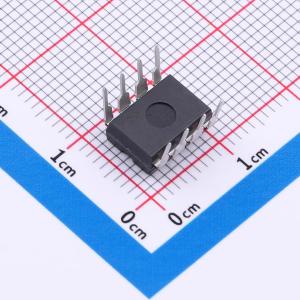

  • AD7895ANZ-2商品缩略图

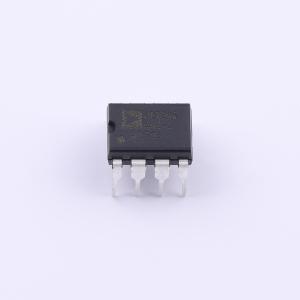

  • AD7895ANZ-2商品缩略图
  • AD7895ANZ-2商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

AD7895ANZ-2

真双极性输入、5 V单电源、12位、串行3.8 us ADC,采用8引脚封装

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
AD7895是一款快速12位模数转换器,采用单5V供电,具有高速串行和内置跟踪保持放大器。
品牌名称
ADI(亚德诺)
商品型号
AD7895ANZ-2
商品编号
C651963
商品封装
PDIP-8​
包装方式
管装
商品毛重
1.95克(g)

商品参数

属性参数值
商品目录模数转换芯片ADC
分辨率12位
采样率200kHz
通道数1
工作电压5V
接口类型串行
差分输入-
属性参数值
工作温度-40℃~+85℃
信噪比70dB
时钟/振荡器内置
时钟频率(fc)15MHz
基准电压源外置
ADC架构SAR
静态电流5uA

商品概述

AD7895是一款快速12位ADC,采用单+5 V电源供电,封装形式为小型8引脚迷你双列直插式封装(mini-DIP)和8引脚小外形集成电路封装(SOIC)。该器件包含一个3.8 µs逐次逼近型A/D转换器、一个片内跟踪/保持放大器、一个片内时钟和一个高速串行接口。 AD7895的输出数据通过高速串行接口端口提供。这种两线串行接口有一个串行时钟输入和一个串行数据输出,外部串行时钟可从该器件获取串行数据。 除了传统的直流精度指标(如线性度、满量程和失调误差)外,AD7895还规定了动态性能参数,包括谐波失真和信噪比。 该器件可接受的模拟输入范围为±10 V(AD7895 - 10)、±2.5 V(AD7895 - 3)、0 V至2.5 V(AD7895 - 2),采用单+5 V电源供电,最大功耗仅20 mW。 AD7895具有高采样率模式,对于低功耗应用,还具备专有的自动掉电模式,即转换完成后器件自动进入掉电状态,并在下一个转换周期开始前“唤醒”。 该器件提供小型8引脚、0.3英寸宽的塑料双列直插式封装(mini-DIP)和8引脚小外形集成电路封装(SOIC)。

商品特性

  • 快速12位ADC,转换时间3.8 µs
  • 8引脚迷你双列直插式封装(mini-DlP)和小外形集成电路封装(SOIC)
  • 单5 V电源供电
  • 高速、易用的串行接口
  • 片内跟踪/保持放大器
  • 输入范围可选:AD7895 - 10为±10 V,AD7895 - 3为±2.5 V,AD7895 - 2为0 V至+2.5 V
  • 高输入阻抗
  • 低功耗:最大20 mW
  • 14位引脚兼容升级版(AD7894)
