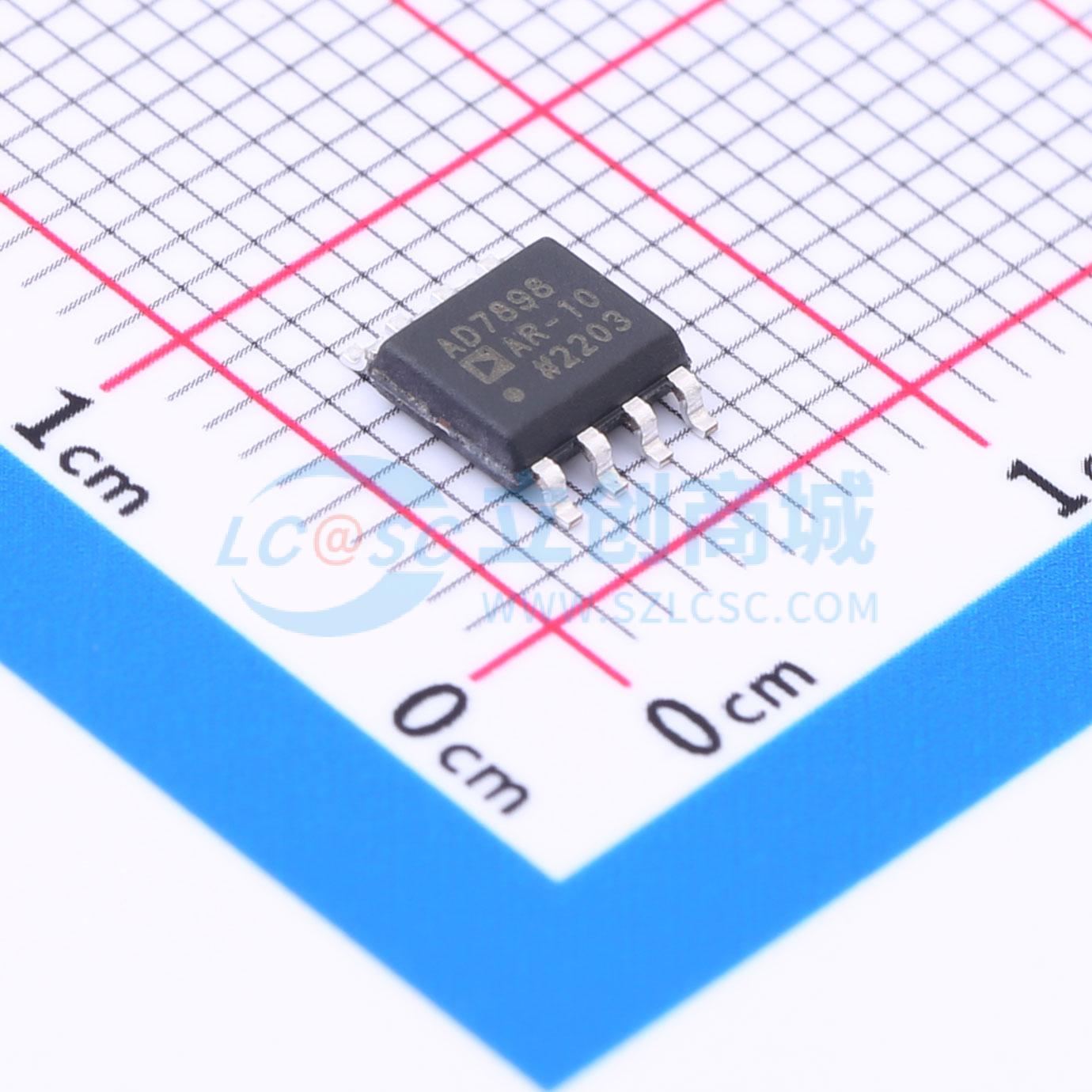

AD7898ARZ-10

5V、串行、220 kSPS、12位ADC，采用8引脚封装

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款快速12位ADC，采用单5V电源供电，采用小型8引脚SOIC封装。该器件包含逐次逼近型A/D转换器、片上采样保持放大器、片上时钟和高速串行接口。提供两种操作模式。在模式0中，转换由CONVST输入启动，转换过程由内部时钟振荡器控制
品牌名称: ADI(亚德诺)
商品型号: AD7898ARZ-10
商品编号: C651980
商品封装: SOIC-8
包装方式: 管装
商品毛重: 1.2克(g)

商品参数

商品概述

AD7898是一款快速12位ADC，采用单5 V电源供电，封装为小型8引脚SOIC。该器件包含一个逐次逼近型A/D转换器、一个片上跟踪/保持放大器、一个片上时钟和一个高速串行接口。 AD7898提供两种工作模式。在模式0下，转换由CONVST输入启动，转换过程由内部时钟振荡器控制。在这种模式下，串行接口由三根线组成，AD7898的吞吐量最高可达220 kSPS。在模式1下，转换过程由外部施加的SCLK控制，在转换期间从器件中读取数据。在这种模式下，串行接口由三根线组成，AD7898的吞吐量最高可达220 kSPS。除了传统的直流精度指标（如线性度、满量程和失调误差）外，AD7898还规定了动态性能参数，包括谐波失真和信噪比。该器件的模拟输入范围为±10 V（AD7898 - 10）和±2.5 V（AD7898 - 3），采用单5 V电源供电，最大功耗仅为22.5 mW。该器件采用8引脚标准小外形封装（SOIC）。

商品特性

快速12位ADC，吞吐量达220 kSPS
8引脚SOIC封装
单5 V电源供电
高速、灵活的串行接口，可与3 V处理器接口
片上跟踪/保持放大器
输入范围可选：AD7898 - 10为±10 V，AD7898 - 3为±2.5 V
高输入阻抗
低功耗：最大22.5 mW

数据手册PDF

放大查看下载PDF

优惠活动

8.4折

购买数量

(98个/管，最小起订量 1 个)

个

起订量：1 个98个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	220kHz
	通道数	1
	工作电压	4.75V~5.25V
	接口类型	SPI；串行
	差分输入	-

	属性	参数值
	积分非线性	1LSB
	工作温度	-40℃~+85℃
	信噪比	71dB
	时钟/振荡器	内置；外置
	基准电压源	外置
	ADC架构	SAR
	静态电流	5uA
