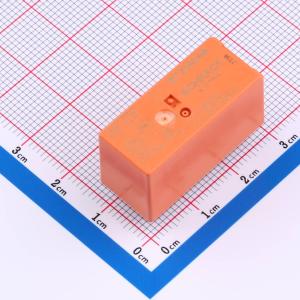

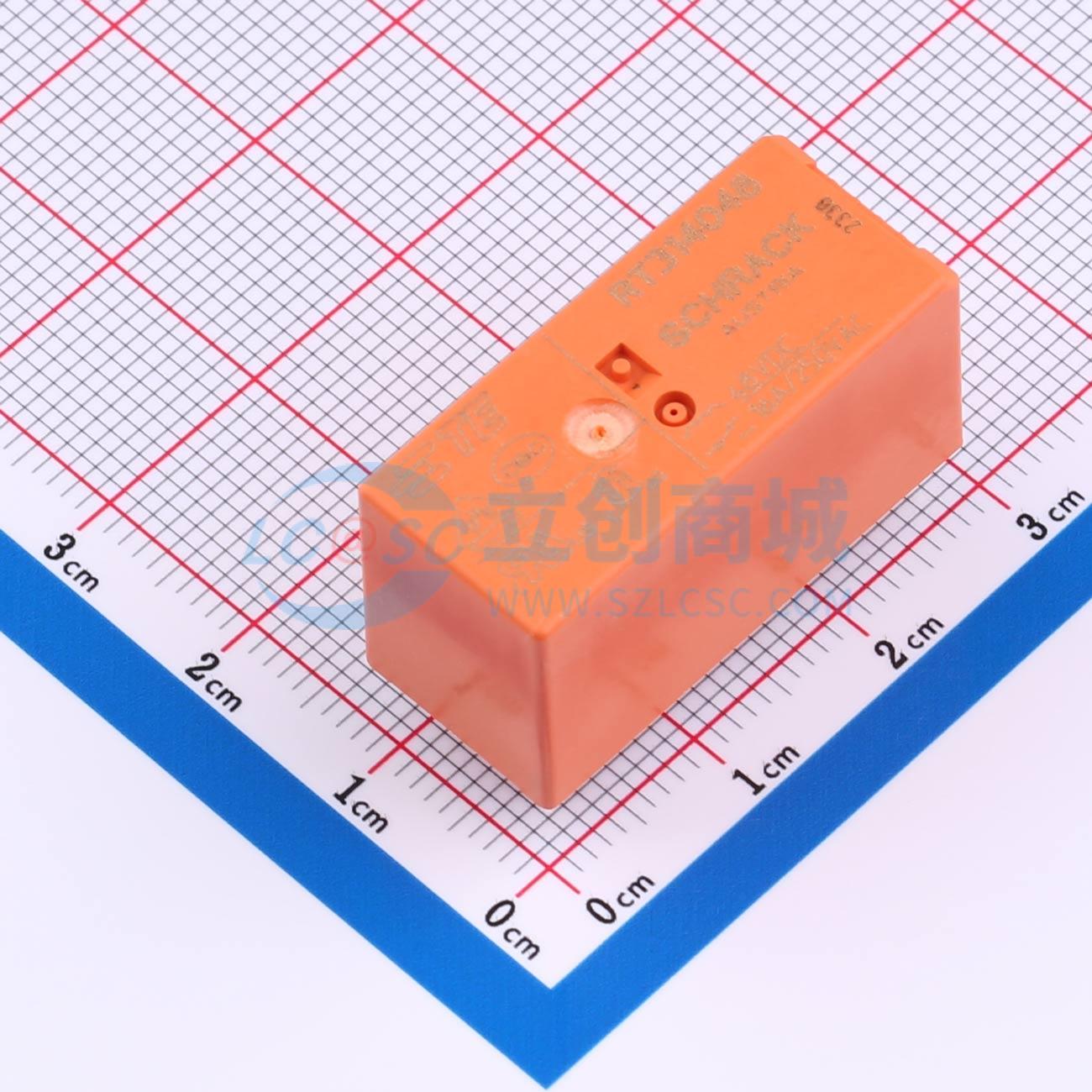

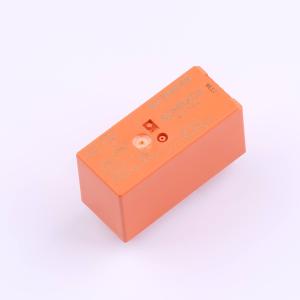

温馨提醒：图片仅供参考，商品以实物为准
RT314048
48V 16A 一组转换:1C(单刀双掷-转换)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：绝缘初始介电强度（线圈与触点之间）：4000 – 5000 V。 绝缘初始介电强度（断开触点之间）：1000 Vrms。 触点极限接通电流：30 A。 触点极限连续电流：16 A。 绝缘爬电距离等级：8 mm。 线圈功率额定等级：400 – 500 mW
- 商品型号
- RT314048
- 商品编号
- C5879816
- 商品封装
- 插件
- 包装方式
- 管装
- 商品毛重
- 16.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率继电器 | |
| 线圈电压 | 48V | |
| 触点形式 | 一组转换:1C(单刀双掷-转换) | |
| 触点容量(电阻负载) | 16A@250VAC | |
| 最大切换电压 | 400V@AC | |
| 额定线圈功率 | 417mW |
| 属性 | 参数值 | |
|---|---|---|
| 触点材料 | AgNi | |
| 最大切换电流 | 16A | |
| 线圈电阻 | 5.52kΩ | |
| 动作时间 | 8ms | |
| 释放时间 | 6ms | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 绝缘初始介电强度（线圈与触点之间）：4000 – 5000 V
- 绝缘初始介电强度（断开触点之间）：1000 Vrms
- 触点极限接通电流：30 A
- 触点极限连续电流：16 A
- 绝缘爬电等级：8 mm
- 线圈功率额定等级：400 – 500 mW
- 绝缘初始介电强度（触点与线圈之间）：5000 Vrms
- 触点与线圈之间的绝缘爬电距离：10 mm
- 触点极限分断电流：16 A
- 线圈磁系统：单稳态，直流
- 线圈直流功率额定值：417 mW
- 线圈电阻：5520 Ω
- 线圈特殊特性：UL线圈绝缘等级F
- 线圈额定电压：48 VDC
- 触点开关电压（最大值）：400 VAC
- 触点额定电压：250 VAC
- 绝缘特殊特性：继电器底座的漏电起痕指数PT1250
- 产品重量：14 g
- 触点排列：1 Form C (CO)
- 触点电流等级：16 A
- 触点电流额定值（最大值）：16 A
- 触点材料：AgNi90/10
- 触点极数：1
- 继电器端子类型：PCB - THT，插件式
- 继电器安装类型：印刷电路板，插座
- 长度等级（机械）：25 – 30 mm
- 绝缘间隙等级：8 mm
- 高度等级（机械）：15 – 16 mm
- 触点与线圈之间的绝缘间隙：10 mm
- 宽度等级（机械）：12 – 16 mm
- 产品宽度：12.7 mm
- 产品长度：29 mm
- 产品高度：15.7 mm
- 环境环境温度（最大值）：85℃
- 包装方式：纸箱，管装
- 符合EU RoHS Directive 2011/65/EU
- 符合EU ELV Directive 2000/53/EC
- 符合China RoHS 2 Directive MIIT Order No 32, 2016（无高于阈值的受限材料）
- 符合EU REACH Regulation (EC) No. 1907/2006（截至2023年6月ECHA候选清单，不含REACH SVHC）
- 卤素含量：非低卤素 - 含Br或Cl > 900 ppm
- 波峰焊能力至265℃
