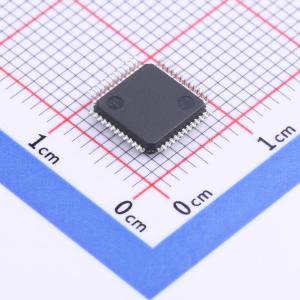

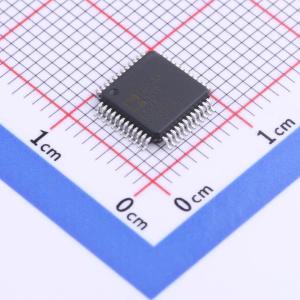

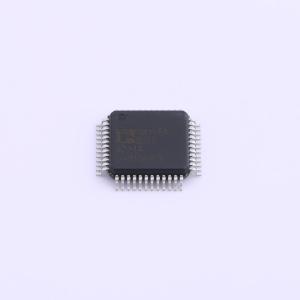

AD7484BSTZ

AD7484是一款14位、高速、低功耗逐次逼近型ADC。该器件具有并行接口，吞吐量高达3 MSPS。它包含一个低噪声、宽带宽的跟踪保持电路，能够处理超过40 MHz的输入频率。 转换过程采用专有的算法逐次逼近技术，无流水线延迟。输入信号被采样，并在CONVST信号的下降沿启动转换。转换过程由内部微调的振荡器控制。通过标准并行信号线进行接口连接，使该器件可直接与微控制器和DSP兼容。 AD7484具有出色的交流和直流性能指标。工厂微调确保了高直流精度，从而使积分非线性（INL）、失调和增益误差极低。 该器件采用先进的设计技术，在高吞吐量下实现了极低的功耗。正常工作模式下的功耗为90 mW。有两种节能模式：打盹模式，在消耗2.5 mW功率的同时保持基准电路工作，以便快速上电；待机模式，可将功耗降至仅10 μW。 AD7484内置2.5 V基准源，也可使用外部提供的2.5 V基准源。标称模拟输入范围为0 V至2.5 V，但失调偏移功能允许该标称范围偏移±200 mV。这为用户设置信号范围的低端参考点提供了极大的灵活性，在使用单电源运算放大器时非常有用。 AD7484还通过第15位提供8%的超量程能力。因此，如果模拟输入范围偏离标称范围最多达8%，用户仍可通过使用第15位准确解析信号。 AD7484由4.75 V至5.25 V电源供电。该器件还提供一个VDRIVE引脚，允许用户设置数字接口线的电压电平。该VDRIVE引脚的电压范围为2.7 V至5.25 V。器件采用48引脚LQFP封装，工作温度范围为-40°C至+85°C。

• 快速吞吐量：3 MSPS
• 宽输入带宽：40 MHz
• 逐次逼近型ADC无流水线延迟
• 出色的直流精度性能
• 2种并行接口模式
• 低功耗：90 mW（满功率）和2.5 mW（打盹模式）
• 待机模式：最大2 μA
• 单5 V电源供电
• 内部2.5 V基准源
• 满量程超量程模式（使用第15位）
• 通过用户可访问的失调寄存器消除系统失调
• 标称0 V至2.5 V输入，具备范围偏移能力
• 与12位AD7482引脚兼容升级
