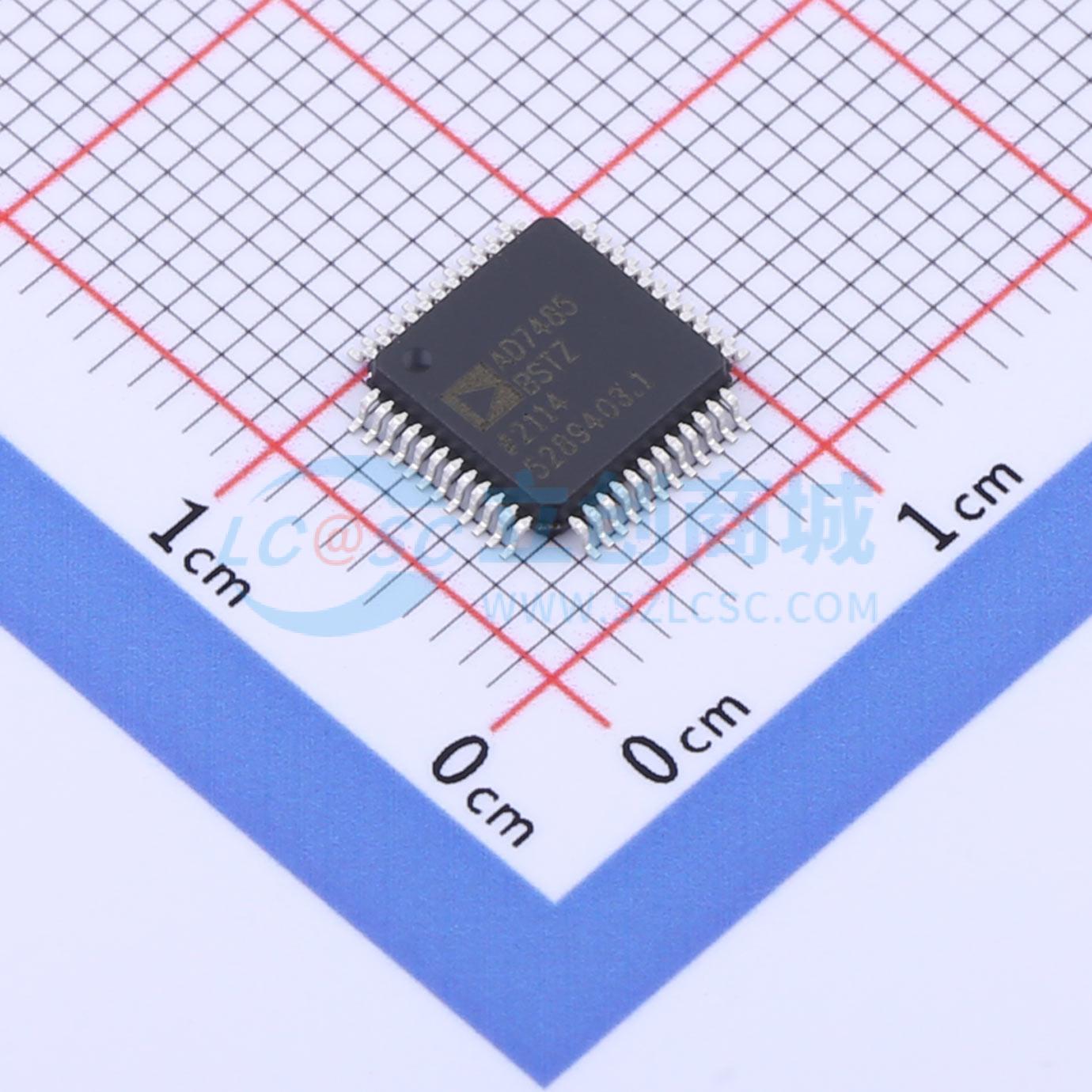

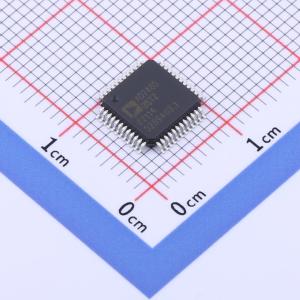

温馨提醒：图片仅供参考，商品以实物为准
AD7485BSTZ
14位1 MSPS SAR ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款14位、高速、低功耗的逐次逼近型ADC。它具有一个串行接口，吞吐量高达1 MSPS。该器件包含一个低噪声、宽带宽的采样保持器，可处理超过40 MHz的输入频率。转换过程采用专有的算法逐次逼近技术，输入信号在CONVST信号的下降沿采样并启动转换，转换过程由外部主时钟控制
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7485BSTZ
- 商品编号
- C651093
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 3.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 14位 | |
| 采样率 | 1MHz | |
| 通道数 | 1 | |
| 工作电压 | 5V | |
| 接口类型 | 串行 | |
| 差分输入 | 否 | |
| 积分非线性 | 1LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 78dB | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 10kHz~25MHz | |
| 基准电压源 | 内置 | |
| ADC架构 | SAR | |
| 静态电流 | 500nA |
商品概述
AD7485是一款14位、高速、低功耗逐次逼近型ADC。该器件具有一个串行接口，吞吐量最高可达1 MSPS。它包含一个低噪声、宽带宽的采样保持电路，可处理超过40 MHz的输入频率。 转换过程采用专有的算法逐次逼近技术。输入信号被采样，并在CONVST信号的下降沿启动转换。转换过程由外部主时钟控制。通过标准串行信号线进行接口连接，使该器件可直接与微控制器和DSP兼容。 该器件采用先进的设计技术，在高吞吐量下实现极低的功耗。正常工作模式下的功耗为80 mW。有两种节能模式：NAP模式可使基准电路保持工作状态以便快速上电，功耗为3 mW；而STANDBY模式可将功耗降至仅10 μW。 AD7485内置一个2.5 V基准源，但也可使用外部提供的2.5 V基准源。标称模拟输入范围为0 V至2.5 V。 AD7485还通过第15位为用户提供超量程指示。如果模拟输入范围超出0 V至2.5 V的输入范围，第15位数据位将置为逻辑高电平。 AD7485由4.75 V至5.25 V电源供电。该器件还提供一个VDRIVE引脚，允许用户设置数字接口线的电压电平。此VDRIVE引脚的电压范围为2.7 V至5.25 V。该器件采用48引脚LQFP封装，工作温度范围为 -40°C至 +85°C。
商品特性
- 快速吞吐量：1 MSPS
- 宽输入带宽：40 MHz
- 出色的直流精度性能
- 灵活的串行接口
- 低功耗：80 mW（全功率）和3 mW（NAP模式）
- 待机模式：最大2 μA
- 单5 V电源供电
- 内部2.5 V基准源
- 满量程超量程指示
