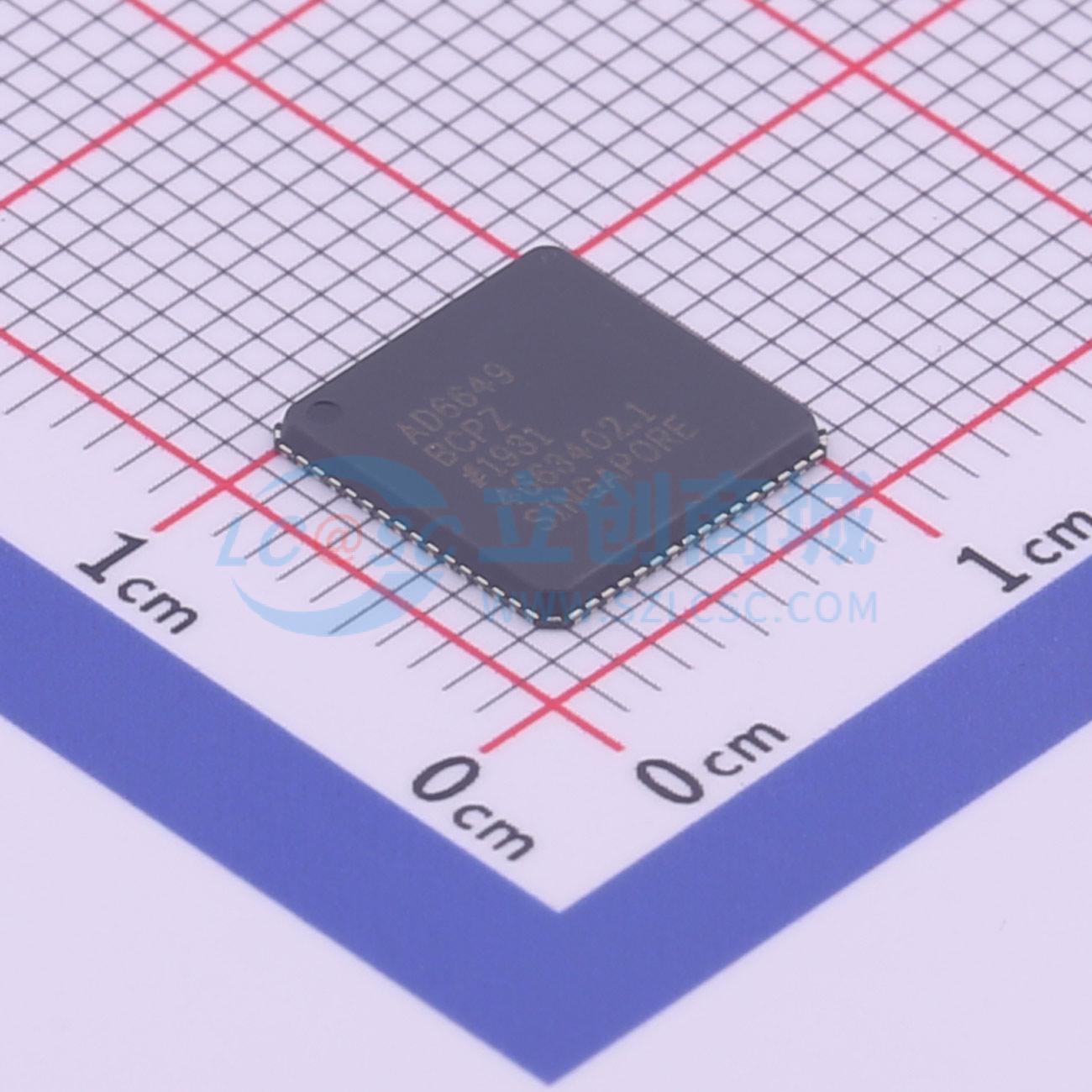

AD6649BCPZRL7

AD6649是一款混合信号中频(IF)接收机，内置双通道14位250 MSPS ADC和一个宽带数字下变频器(DDC)，旨在为低成本、小尺寸、宽带宽、多功能通信应用提供解决方案。 这款双通道ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。每个ADC均具有宽带宽输入，支持用户可选的各种输入范围。集成基准电压源可简化设计。占空比稳定器可用来补偿ADC时钟占空比的波动，使转换器保持出色的性能。 ADC数据输出端在内部直接与接收机的数字下变频器(DDC)相连。双通道数字接收机具有灵活的处理能力。每个接收通道有4个级联的信号处理级：一个32位频率转换器(数控振荡器，简称为NCO)、一个可选的采样速率转换器、一个固定FIR滤波器和一个f/4固定频率NCO。 除了配有接收机DDC，AD6649还具备其他功能，能够简化系统接收机的自动增益控制(AGC)。利用ADC的快速检测输出位，可编程阈值检测器可以监控输入信号功率。如果输入信号电平超过可编程阈值，快速检测指示器就会变为高。由于该阈值指示器的延迟极短，因此用户能够快速调低系统增益，从而避免ADC输入端出现超量程现象。 经过数字处理后，数据可以直接路由至14位输出端口，这些输出以ANSI或小摆幅LVDS信号电平工作。 AD6649接收机能够对很宽的中频频谱进行数字化处理。每个接收机均设计用来同时接收主通道和分集通道的信号。该IF采样架构与传统的模拟技术或较低集成度的数字方法相比，能大幅度降低器件的成本和复杂度。在分集应用中，由于最终NCO将输出中心频率偏移到f/4，因此输出数据格式为实数。 需要时，灵活的关断选项可以明显降低功耗。 设置与控制编程可以利用三线式SPI兼容型串行接口来完成。 AD6649采用64引脚LFCSP封装，额定温度范围为 -40°C至+85°C工业温度范围。

• 信噪比(SNR)：73.4 dBFS(95 MHz带宽、185 MHz Ain、245.76 MSPS时)
• 无杂散动态范围(SFDR)：85 dBc(185 MHz Ain、250MSPS时)
• 输入噪声密度：−151.2 dBFS/Hz(185 MHz、−1 dBFS Ain、250 MSPS时)
• 总功耗：1 W(含固定频率NCO、95 MHz FIR滤波器)
• 电源电压：1.8 V
• LVDS(ANSI - 644电平)输出
• 1至8整数输入时钟分频器(最大输入频率625MHz)
• 集成双通道ADC采样速率最高达250 MSPS
• 中频采样频率达400 MHz
• ADC内部基准电压源
• 灵活的输入范围1.4 V p - p至2.1 V p - p(标称值1.75 V)
• ADC时钟占空比稳定器
• 95 dB通道隔离/串扰
• 集成宽带数字处理器
• 32位复数数控振荡器(NCO)
• FIR滤波器，支持2种模式
• f/4输出NCO支持实信号输出
• 幅度检测位支持实现高效AGC
• 节能的关断模式
• 抽取交错式实信号LVDS数据输出

• 通信
• 分集无线电系统
• 多模式数字接收机(3G)TD - SCDMA、WiMax、WCDMA、CDMA2000、GSM、EDGE、LTE
• 通用软件无线电
• 宽带数据应用
