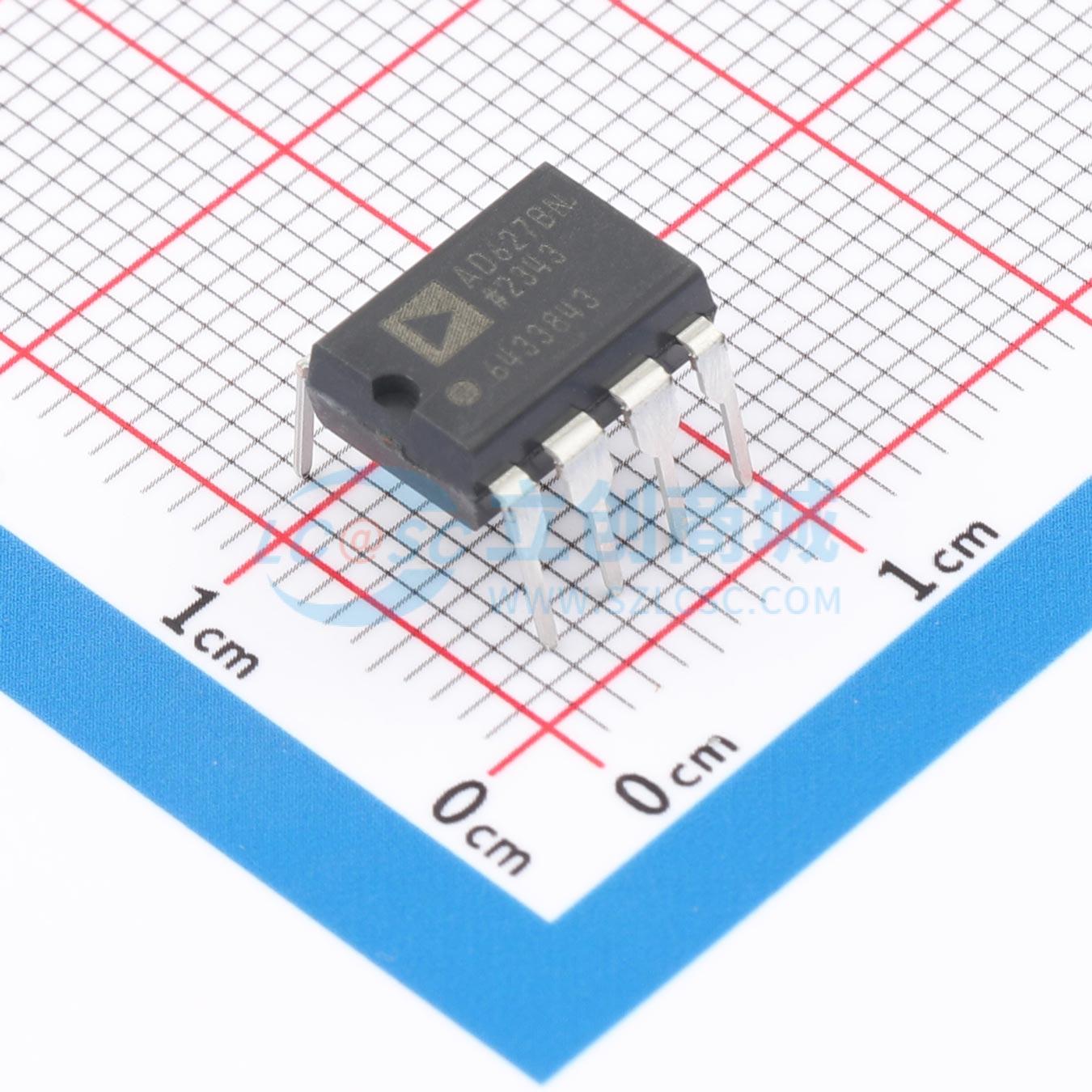

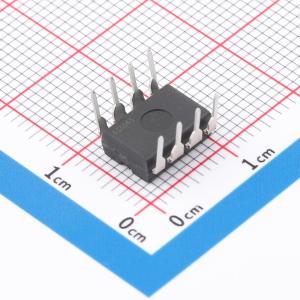

温馨提醒：图片仅供参考，商品以实物为准

AD627BNZ

微功耗、单电源/双电源、轨到轨仪表放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款集成式微功耗仪表放大器，可在单电源和双电源（+2.2V至±18V）下提供轨到轨输出摆幅。在最大仅85μA的工作电流下，具备出色的交流和直流性能。用户可通过单个外部电阻设置增益，遵循8引脚行业标准引脚配置。无外部电阻时，增益配置为5；使用外部电阻时，增益最高可设置为1000
品牌名称: ADI(亚德诺)
商品型号: AD627BNZ
商品编号: C650371
商品封装: PDIP-8
包装方式: 管装
商品毛重: 1克(g)

商品参数

商品概述

AD627 是一款集成的微功耗仪表放大器，在单电源和双电源供电下（电压范围从+2.2V到±18V）提供轨到轨输出摆幅。它在仅85 μA的最大工作电流下提供了出色的交流和直流性能。通过允许用户使用单个外部电阻来设置设备的增益，AD627提供了卓越的灵活性，并符合8引脚工业标准引脚配置。若不使用外部电阻，AD627被配置为增益为5。使用外部电阻时，其增益可设置至最高1000。

宽泛的供电电压范围与微功耗电流消耗使得AD627适用于多种应用场合。单电源操作、低功耗以及轨到轨输出摆幅使其非常适合电池供电的应用。当采用低供电电压工作时，其轨到轨输出级最大化了动态范围。双电源操作与低功耗特性也使AD627成为工业应用的理想选择，包括4 mA至20 mA环路供电系统。

与其他微功耗仪表放大器不同，AD627没有牺牲性能。低电压偏移、偏移漂移、增益误差及增益漂移最小化了系统中的误差。AD627还通过在整个频率范围内提供优异的共模抑制比(CMRR)来减少频率上的误差。由于CMRR在高达200 Hz时仍然保持较高水平，因此能够有效抑制线噪声和谐波。

AD627不仅提供了优越的性能，而且相比微功耗分立设计占用更少的电路板面积且成本更低。

应用领域

4毫安至20毫安电流环路
低功耗医疗仪器—心电图, 脑电图
传感器接口
热电偶放大器
工业过程控制
低功耗数据采集
可携带电池供电的仪器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	仪表放大器
	放大器数	单路
	共模抑制比(CMRR)	83dB
	输入偏置电流(Ib)	3nA
	输入失调电压(Vos)	125uV
	增益带宽积(GBP)	-
	压摆率(SR)	0.06V/us

	属性	参数值
	输出电流	25mA
	轨到轨	轨到轨输出
	输出类型	-
	静态电流(Iq)	85uA
	输入失调电压温漂(Vos TC)	1uV/℃
	工作温度	-40℃~+85℃
