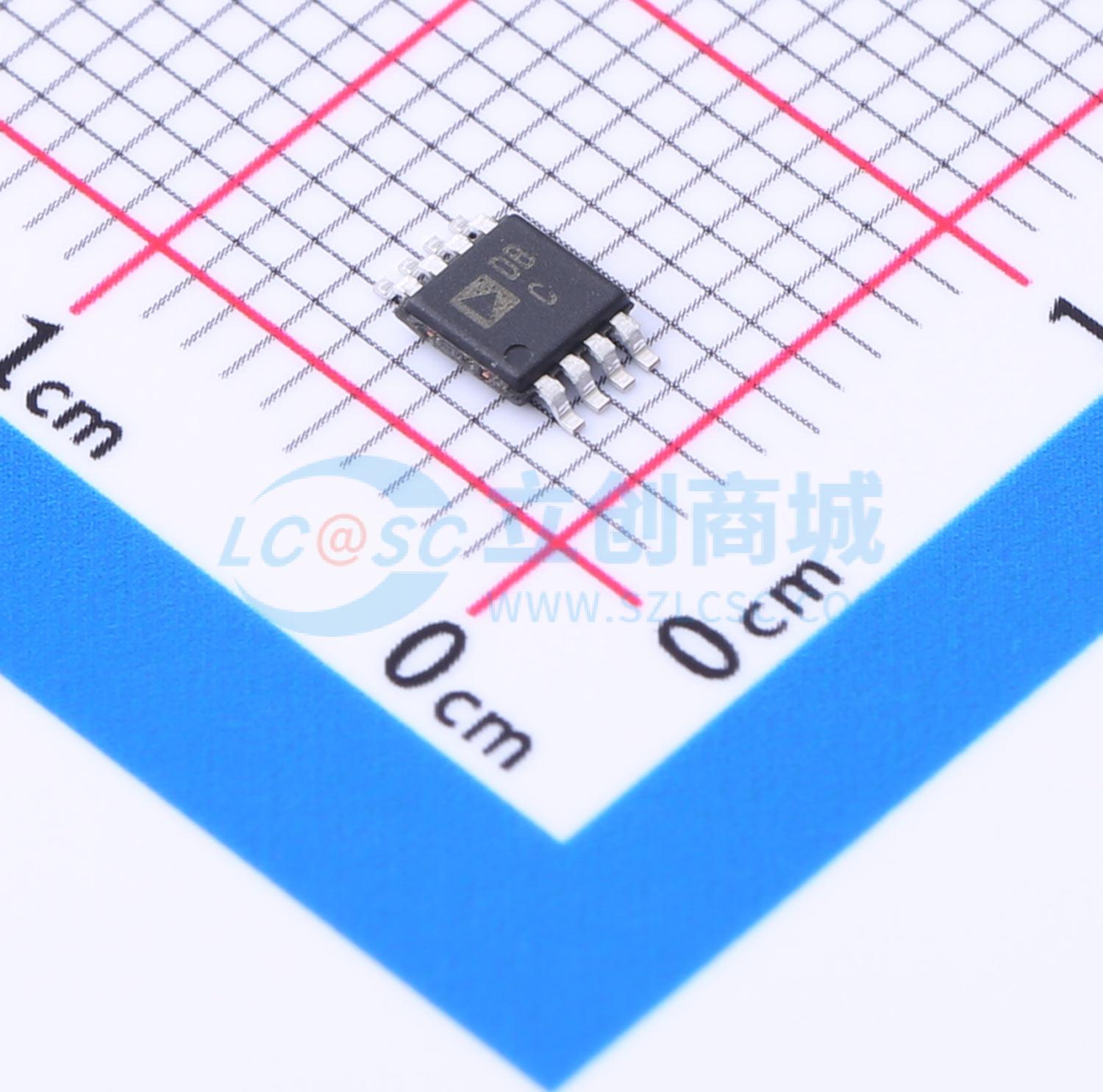

AD5441BRMZ实物图
  • AD5441BRMZ商品缩略图
  • AD5441BRMZ商品缩略图
  • AD5441BRMZ商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

AD5441BRMZ

12位串行输入乘法DAC

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
12-Bit串行输入乘法型数模转换器
品牌名称
ADI(亚德诺)
商品型号
AD5441BRMZ
商品编号
C649755
商品封装
MSOP-8​
包装方式
管装
商品毛重
0.01克(g)

商品参数

属性参数值
商品目录数模转换芯片DAC
分辨率12位
通道数1
接口类型串行
工作电压2.5V~5.5V
稳定时间5us
属性参数值
输出类型-
积分非线性0.5LSB
工作温度-40℃~+125℃
基准电压源外置
静态电流10uA

商品概述

AD5441是一款经过改进的高精度12位乘法数模转换器(DAC),采用节省空间的8引脚封装。AD5441具有串行输入、双缓冲和出色的模拟性能,非常适合印刷电路板空间有限的应用。通过消除微调元件,改进的线性度和增益误差性能可减少元件数量。独立的输入时钟和加载DAC控制线允许用户完全控制数据加载和模拟输出。 该电路由一个12位串行输入/并行输出移位寄存器、一个12位DAC寄存器、一个12位CMOS DAC和控制逻辑组成。串行数据在时钟脉冲的上升沿被时钟输入到输入寄存器。当新的数据字被时钟输入时,它通过LD输入引脚被加载到DAC寄存器中。DAC寄存器中的数据由DAC转换为输出电流。 AD5441仅从单一5 V电源消耗1 μA电流,是解决许多应用问题的理想低功耗、小尺寸、高性能解决方案。 AD5441的工作温度范围为扩展工业温度范围(-40℃至+125℃)。它提供8引脚LFCSP和8引脚MSOP封装。

商品特性

  • 2.5 V至5.5 V电源供电
  • 真正的12位精度
  • 5 V供电时电流消耗<1 μA
  • 快速三线串行输入
  • 快速5 μs建立时间
  • 1.9 MHz四象限乘法带宽
  • 可替代DAC8043和DAC8043A
  • 标准和旋转引脚排列

应用领域

  • 非常适合工业控制中的可编程逻辑控制器(PLC)应用
  • 可编程放大器和衰减器
  • 数字控制校准和滤波器
  • 运动控制系统

数据手册PDF
