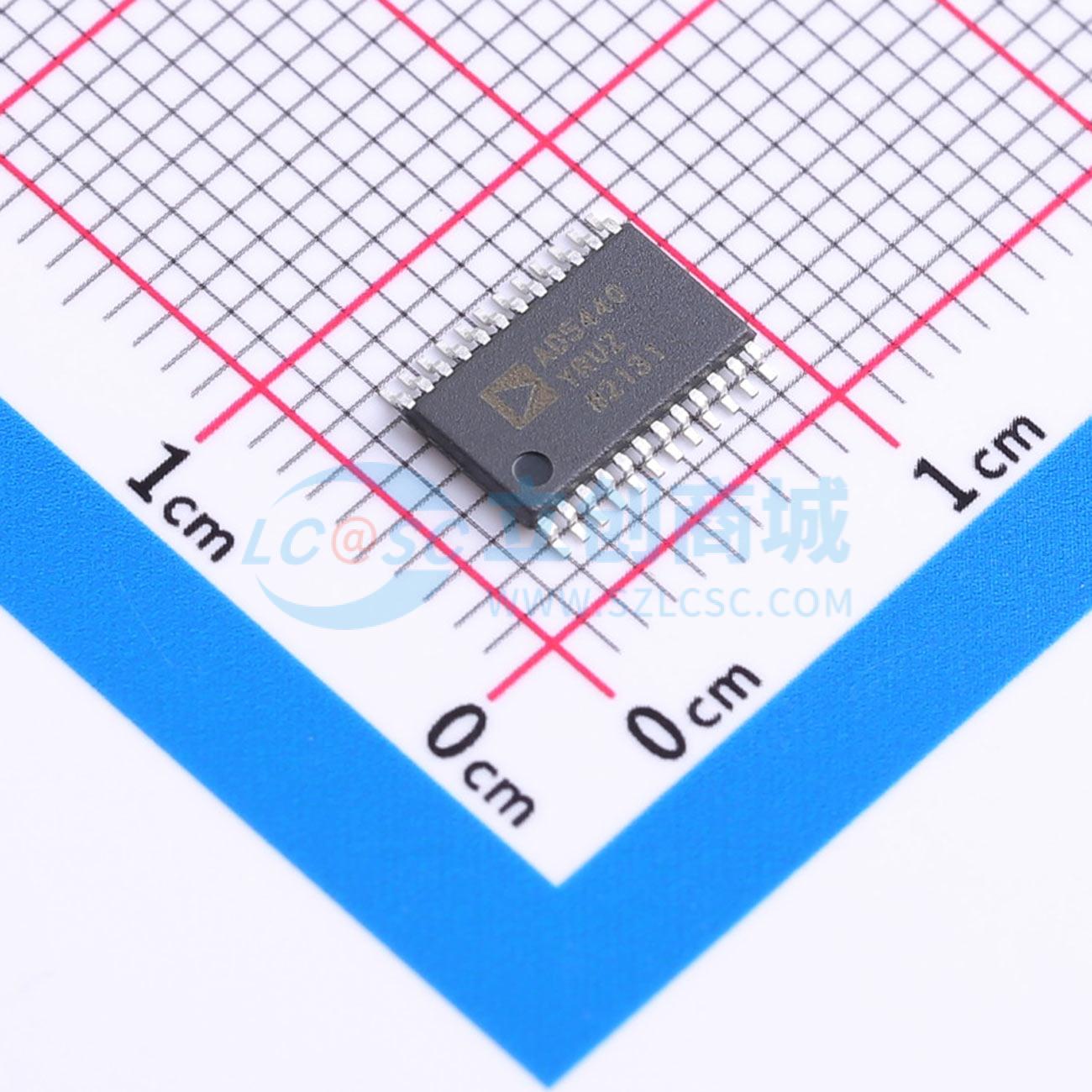

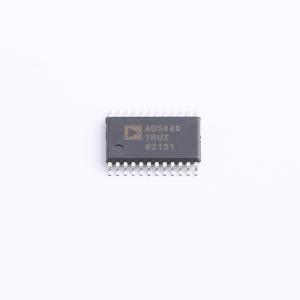

AD5440YRUZ-REEL7

AD5428/AD5440/AD5447 分别是 CMOS 8 位、10 位和 12 位双通道电流输出数模转换器 (DAC)。这些器件采用 2.5 V 至 5.5 V 电源供电，适用于电池供电及其他应用。 由于采用 CMOS 亚微米工艺制造，它们具备出色的四象限乘法特性，大信号乘法带宽高达 10 MHz。 这些 DAC 使用数据回读功能，允许用户通过 DB 引脚读取 DAC 寄存器的内容。上电时，内部寄存器和锁存器被清零，DAC 输出为零刻度。 施加的外部参考输入电压 (V_REF) 决定满量程输出电流。集成反馈电阻 (R_FB) 与外部 I-V 精密放大器配合使用时，可实现温度跟踪和满量程电压输出。 AD5428 采用小型 20 引脚 TSSOP 封装，AD5440/AD5447 DAC 采用小型 24 引脚 TSSOP 封装。

• 10 MHz 乘法带宽
• 8 位时积分非线性 (INL) 为 ±0.25 LSB
• 20 引脚和 24 引脚 TSSOP 封装
• 2.5 V 至 5.5 V 电源供电
• ±10 μV 参考输入
• 21.3 MSPS 更新速率
• 扩展温度范围：-40℃ 至 +125℃
• 四象限乘法
• 上电复位
• 典型电流消耗 0.5 μA
• 保证单调性
• 回读功能
• AD7528 升级版 (AD5428)
• AD7547 升级版 (AD5447)

• 便携式电池供电应用
• 波形发生器
• 模拟信号处理
• 仪器仪表应用
• 可编程放大器和衰减器
• 数字控制校准
• 可编程滤波器和振荡器
• 复合视频
• 超声
• 增益、失调和电压微调
