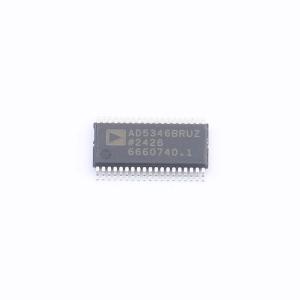

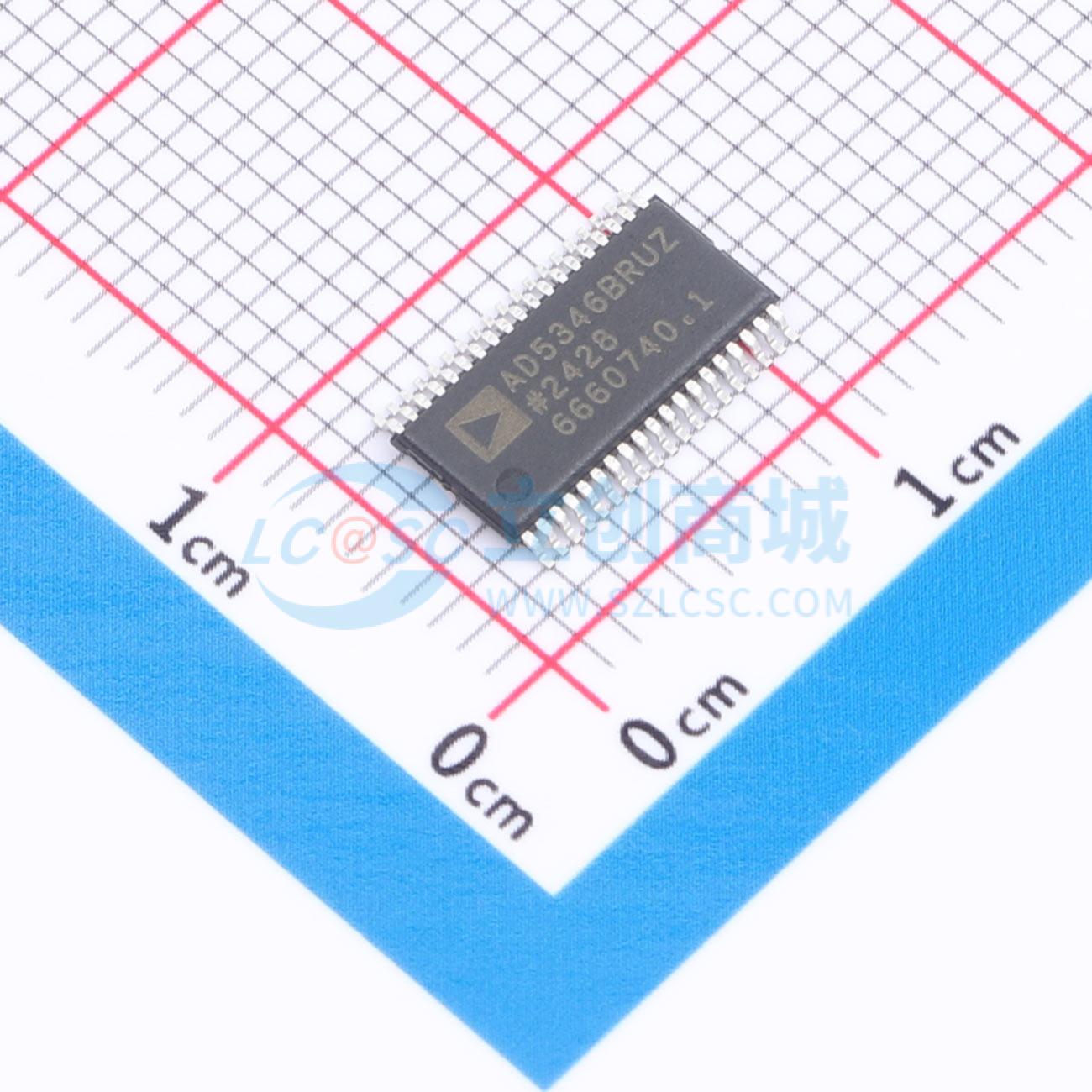

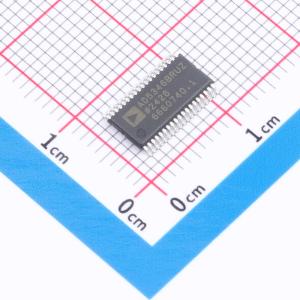

AD5346BRUZ
八位/十位/十二位电压输出DAC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 2.5 V至5.5 V、并行接口、八通道电压输出、8位数模转换器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD5346BRUZ
- 商品编号
- C649637
- 商品封装
- TSSOP-38-4.4mm
- 包装方式
- 管装
- 商品毛重
- 0.614克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 8位 | |
| 通道数 | 8 | |
| 接口类型 | 并行 | |
| 工作电压 | 2.5V~5.5V | |
| 稳定时间 | 6us |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 电压-缓冲 | |
| 积分非线性 | 0.15LSB | |
| 工作温度 | -40℃~+105℃ | |
| 上电复位 | 内置 | |
| 基准电压源 | 外置 | |
| 静态电流 | 1.4mA |
商品概述
AD5346/AD5347/AD5348是八路8位、10位和12位DAC，工作电源电压范围为2.5 V至5.5 V。这些器件集成了片上输出缓冲器，可将输出驱动至两个电源轨，还允许选择缓冲或非缓冲参考输入。 AD5346/AD5347/AD5348具有并行接口。CS选择器件，数据在WR上升沿加载到输入寄存器。回读功能允许通过数字端口回读内部DAC寄存器。 这些器件上的GAIN引脚允许将输出范围设置为0 V至VREF或0 V至2×VREF。 DAC的输入数据采用双缓冲，允许使用LDAC引脚同时更新系统中的多个DAC。 还提供了异步CLR输入，可将输入寄存器和DAC寄存器的CLR内容复位为全零。这些器件还集成了上电复位电路，确保DAC输出上电至0 V，并保持该状态直到向器件写入有效数据。 这三款器件引脚兼容，允许用户为其应用选择合适的分辨率，而无需重新设计电路板。
商品特性
- AD5346：八路8位DAC
- AD5347：八路10位DAC
- AD5348：八路12位DAC
- 低功耗运行：3.6 V时最大1.4 mA
- 掉电电流：3 V时为120 nA，5 V时为400 nA
- 所有代码设计保证单调
- 轨到轨输出范围：0 V至VREF或0 V至2×VREF
- 上电复位至0 V
- 通过LDAC引脚同时更新DAC输出
- 异步1/CLR功能
- 回读功能
- 缓冲/非缓冲参考输入
- WR时间20 ns
- 38引脚TSSOP/ 6 mm×6 mm 40引脚LFCSP封装
- 温度范围：-40℃至+105℃
应用领域
- 便携式电池供电仪器
- 数字增益和失调调整
- 可编程电压和电流源
- 光网络
- 自动测试设备
- 移动通信
- 可编程衰减器
- 工业过程控制
