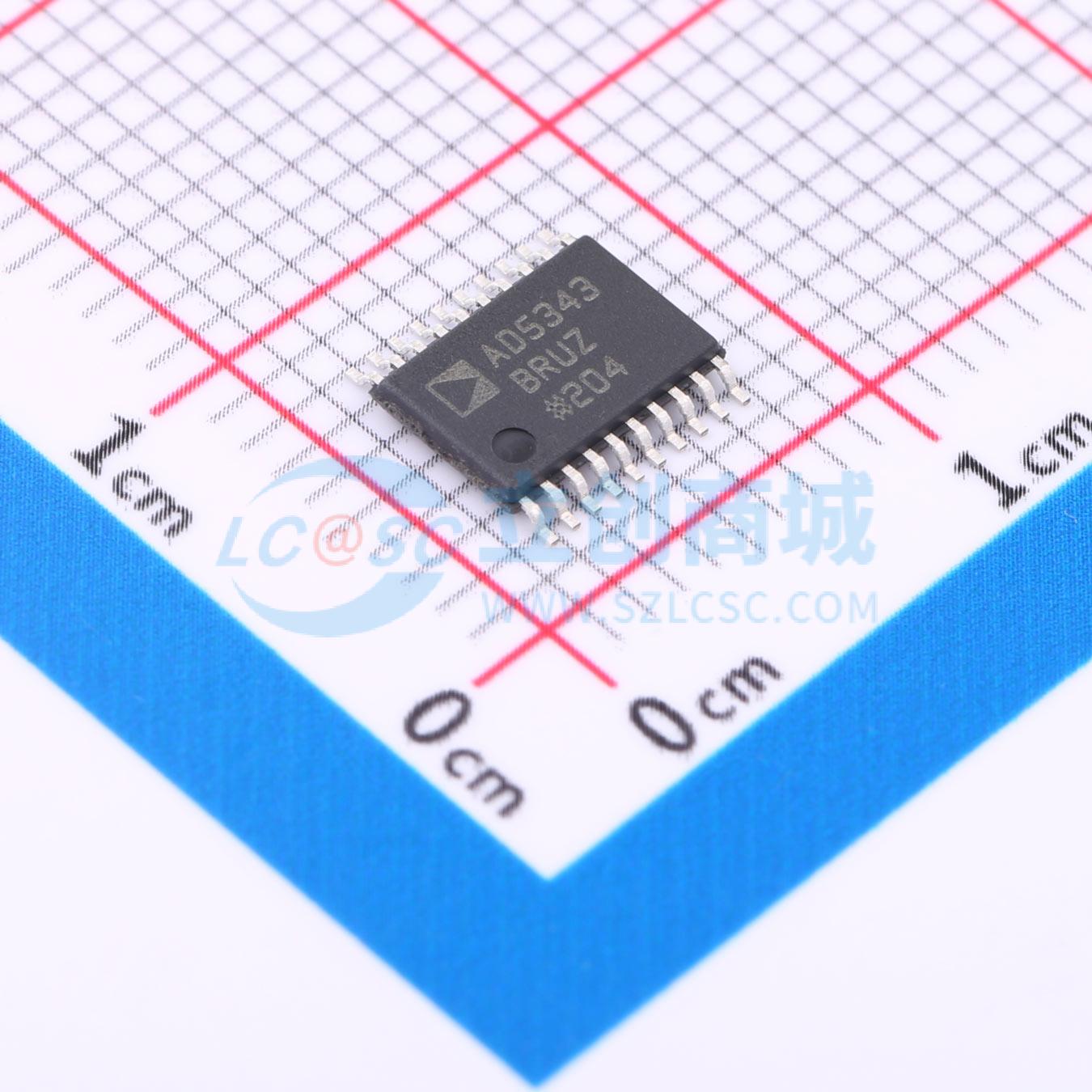

AD5343BRUZ
+2.5V至5.5V、230 uA、双通道、轨到轨电压输出12位DAC，内置字节载入并行接口，采用20引脚TSSOP封装
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- +2.5V至5.5V、230 μA、双通道、轨到轨电压输出12位DAC，内置字节载入并行接口，采用20引脚TSSOP封装
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD5343BRUZ
- 商品编号
- C649633
- 商品封装
- TSSOP-20
- 包装方式
- 管装
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 12位 | |
| 通道数 | 2 | |
| 接口类型 | 并行 | |
| 工作电压 | 2.5V~5.5V | |
| 稳定时间 | 8us |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 电压-缓冲 | |
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+105℃ | |
| 上电复位 | 内置 | |
| 基准电压源 | 外置 | |
| 静态电流 | 230uA |
商品概述
AD5332/AD5333/AD5342/AD5343 是双路 8 位、10 位和 12 位 DAC。它们的供电电压范围为 2.5 V 至 5.5 V，在 3 V 供电时仅消耗 230 μA 电流，并设有一个掉电引脚 PD，可将电流进一步降低至 80 nA。这些器件集成了片上输出缓冲器，可将输出驱动至两个电源轨，而 AD5333 和 AD5342 允许选择缓冲或非缓冲参考输入。 AD5332/AD5333/AD5342/AD5343 具有并行接口。CS 用于选择器件，数据在 WR 的上升沿被加载到输入寄存器中。 AD5333 和 AD5342 上的 GAIN 引脚允许将输出范围设置为 0V 至 VREF 或 0V 至 2×VREF。 DAC 的输入数据采用双缓冲，可使用 LDAC 引脚在系统中同时更新多个 DAC。 还提供了一个异步 CLR 输入，可将输入寄存器和 DAC 寄存器的内容复位为全零。这些器件还集成了上电复位电路，确保 DAC 输出在上电时为 0V，并保持该状态直到向器件写入有效数据。 AD5332/AD5333/AD5342/AD5343 采用薄型收缩小外形封装（TSSOP）。
商品特性
- AD5332：20 引脚 TSSOP 封装的双路 8 位 DAC
- AD5333：24 引脚 TSSOP 封装的双路 10 位 DAC
- AD5342：28 引脚 TSSOP 封装的双路 12 位 DAC
- AD5343：20 引脚 TSSOP 封装的双路 12 位 DAC
- 低功耗运行：3 V 时为 230 μA，5 V 时为 300 μA
- 掉电模式：3 V 时为 80 nA，5 V 时为 200 nA
- 2.5 V 至 5.5 V 电源供电
- 双缓冲输入逻辑
- 所有代码设计保证单调
- 缓冲/非缓冲参考输入选项
- 输出范围：0 - VREF 或 0 - 2VREF
- 上电复位至零伏
- 通过 LDAC 引脚同时更新 DAC 输出
- 异步 CLR 功能
- 低功耗并行数据接口
- 片上轨到轨输出缓冲放大器
- 温度范围：-40℃ 至 +105℃
应用领域
- 便携式电池供电仪器
- 数字增益和失调调整
- 可编程电压和电流源
- 可编程衰减器
- 工业过程控制
