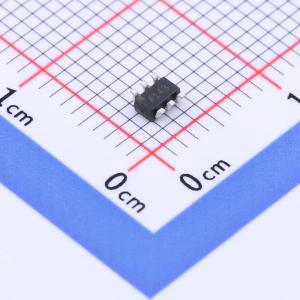

温馨提醒：图片仅供参考，商品以实物为准

AD5310BRTZ-500RL7

2.7V至5.5V,140μA，轨对轨电压输出10位DAC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 2.7 V至5.5 V、140 μA、轨到轨电压输出10位DAC，采用SOT-23封装
品牌名称: ADI(亚德诺)
商品型号: AD5310BRTZ-500RL7
商品编号: C649530
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

AD5310是一款单通道、10位、带缓冲电压输出的数模转换器（DAC），采用2.7 V至5.5 V单电源供电，在3 V电源下的功耗为115 µA。其片上精密输出放大器支持轨到轨输出摆幅。AD5310采用灵活的三线串行接口，时钟速率最高可达30 MHz，兼容标准SPI、QSPI、MICROWIRE和DSP接口标准。 AD5310的参考电压源自电源输入，因此可提供最宽的动态输出范围。该器件集成了上电复位电路，可确保DAC输出在上电时为0V，并保持该状态，直至向器件进行有效写入操作。该器件具备掉电功能，在5 V电源下可将器件的电流消耗降至200 nA，并在掉电模式下提供软件可选的输出负载。可通过串行接口将器件置于掉电模式。该器件在正常工作时的低功耗特性使其非常适合便携式电池供电设备。在5 V电源下，功耗为0.7 mW，掉电模式下可降至1 µW。

商品特性

单通道10位数模转换器
6引脚SOT - 23和8引脚µSOIC封装
微功耗运行：在5 V电源下为140 µA
掉电模式：在5 V电源下为200 nA，在3 V电源下为50 nA
2.7 V至5.5 V电源供电
设计上保证单调性
参考电压源自电源
上电复位至0 V
三种掉电功能
带施密特触发输入的低功耗串行接口
片上输出缓冲放大器，轨到轨操作
SYNC中断功能
符合汽车应用要求

应用领域

便携式电池供电仪器
数字增益和失调调整
可编程电压和电流源
可编程衰减器

数据手册PDF

放大查看下载PDF

优惠活动

9折

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	10位
	通道数	1
	接口类型	SPI；QSPI
	工作电压	2.7V~5.5V
	稳定时间	6us
	输出类型	电压-缓冲

	属性	参数值
	积分非线性	4LSB
	工作温度	-40℃~+105℃
	上电复位	内置
	基准电压源	外置
	数据速率	30MHz
	静态电流	140uA
