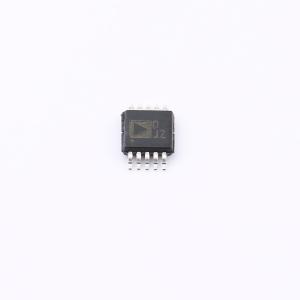

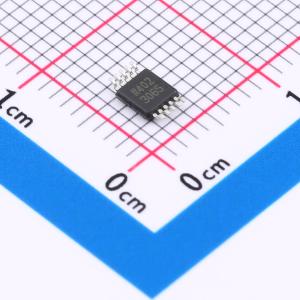

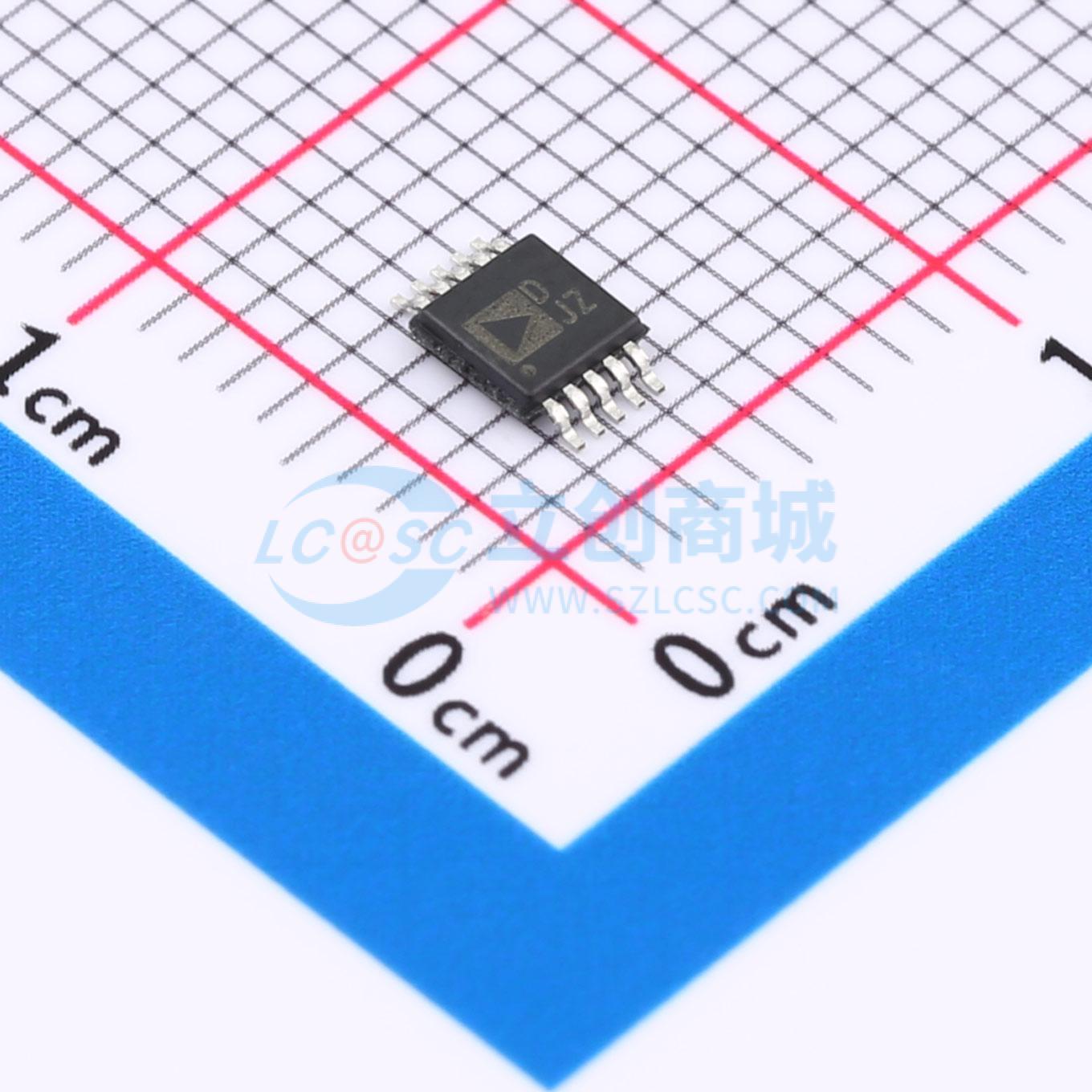

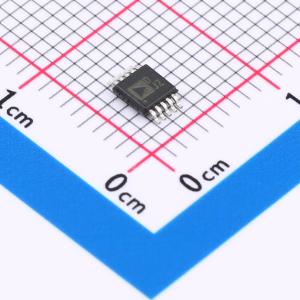

温馨提醒：图片仅供参考，商品以实物为准

AD5310RBRMZ

10位nanoDAC、SPI接口以及2 ppm/°C 片内基准电压源

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是低功耗、单通道、10位缓冲电压输出DAC。包括默认启用的内部2.5V参考，并提供2ppm/℃。输出范围可以编程为0V至VREF或0V至2×VREF。所有器件均采用2.7V至5.5V单电源供电，并且在设计上保证单调。器件采用10引脚MSOP封装。内部上电复位电路确保在内部输出缓冲器配置为正常模式时，上电时DAC寄存器写入零刻度。器件包含一种掉电模式，可将器件在5V时的电流消耗降至2μA。使用多功能SPI或I²C接口，包括异步复位引脚和提供1.8V兼容性的VLOGIC引脚。
品牌名称: ADI(亚德诺)
商品型号: AD5310RBRMZ
商品编号: C649531
商品封装: MSOP-10
包装方式: 管装
商品毛重: 0.39克(g)

商品参数

商品概述

AD5310R/AD5311R是低功耗、单通道、10位缓冲电压输出数模转换器（DAC）。这些器件默认启用内部2.5 V基准源，温度系数为2 ppm/℃。输出范围可通过编程设置为0V至VREF或0V至2×VREF。所有器件采用2.7 V至5.5 V单电源供电，并且在设计上保证单调特性。这些器件提供10引脚MSOP封装。 AD5310R/AD5311R的内部上电复位电路可确保在内部输出缓冲器配置为正常模式时，上电时DAC寄存器被写入零刻度。这些器件具备掉电模式，在5 V电源下可将器件的电流消耗降至2 μA。 AD5310R/AD5311R采用多功能SPI或I²C接口，包括一个异步复位引脚和一个支持1.8 V兼容性的VLOGIC引脚。

商品特性

高相对精度（积分非线性，INL）：最大±0.5 LSB
低漂移2.5 V基准源：典型值2 ppm/℃
可选输出范围：2.5 V或5 V
总未调整误差（TUE）：最大±0.06% FSR
失调误差：最大±1.5 mV
增益误差：最大±0.05% FSR
低毛刺：0.1 nV·s
高驱动能力：20 mA
低功耗：3.3 V时为1.2 mW
独立逻辑电源：与1.8 V逻辑兼容
宽工作温度范围：-40℃至+105℃
坚固的4 kV人体模型（HBM）静电放电（ESD）保护

应用领域

过程控制
数据采集系统
数字增益和失调调整
可编程电压源
光模块

数据手册PDF

放大查看下载PDF

优惠活动

9.9折

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	10位
	通道数	1
	接口类型	SPI
	工作电压	2.7V~5.5V
	稳定时间	7us
	输出类型	电压-缓冲

	属性	参数值
	积分非线性	0.5LSB；0.5LSB
	工作温度	-40℃~+105℃
	上电复位	内置
	基准电压源	内置
	基准电压源温漂	2ppm/℃
	静态电流	350uA
